Bergungssystem 3.xxx
Hier findet Ihr die Projektdateien der Bergungssysteme
3307, 3407.3507 die hier im Forum vorgestellt wurden. Die Projektdateien enthalten die Schaltpläne , Layouts, Bedienungsanleitungen, und Hex. Dateien zum Programmieren der Atmel Microcontrollern. Diese Projekte sind Freeware für den privaten sowie für den schulischen Gebrauch. Die Projektdateien zu diesem Projekt stehen ebenfalls auf meiner Homepage zuum Download bereit. Cu Arnd |
| |
D-Reihe mit diversen Elektroniken
Hallo,
hier findet man die Schaltpläne und Layouts für die D-Reihe von Bertram Radelow. Diese beinhalten: D-Exp (perimental) D-Mag (netfelderkennung) D-Tim (mer) D-Uni (versal) Bis auf D-Mag sind alle Dateien Origanlversion. Den D-Mag habe ich abgewandelt im Layout auf einer Größe passend für 25mm Rohrdurchmesser. Gruß Neil |
| |
ElMaSch
Der ElMaSch ist ein elektronischer Schalter, welcher mit Hilfe eines Magnets eine elektrische
Spannung ein- und ausgeschaltet. |
| |
Magier
Magnetische Gipfelpunkt Erkennung
|
| |
NeoPixel inklusive Controller – Vortrag von Achim beim SOFEX 2020
|
| |
ServoTimerMini (STM)
Dateien zum Nachbau des STM
Der STM ist ein Timer auf Basis des ATTiny-45 der 2 Servos ansteuern kann. |
 |
10 Volt Spannungsreferenz
von Arnd, zuletzt geändert am 16.07.2012
10 Volt Spannungsreferenz,
Hier findet Ihr die Projektdatei der 10 Volt Spannungsreferenz die hier im Forum vorgestellt wurde. Dem Paket liegt das Freeware Programm ViewLayout50.exe bei. Mit Hilfe des ViewLayout50 Programms können Sie das Layout der Spannungsreferenz "10 Volt Spannungsreferenz 1.02.lay" anschauen und ausdrucken. Dieses Projekt ist Freeware für den privaten sowie für den schulischen Gebrauch. Cu Arnd |
 |
ATtiny-Vortrag von Achim beim SOFEX 2018; Quellen für Timer und Serial-Relay
von Oliver Arend, zuletzt geändert am 28.02.2018
Achim hat beim SOFEX 2018 einen interessanten Vortrag zum Thema ATtiny gehalten. In dieser ZIP-Datei befinden sich:
|
 |
D-MAG - das Original
[Anzeigen]
von Andreas H., zuletzt geändert am 11.04.2013
Kleine Präsentation mit Schaltplan, Bestückungsplan und Hinweisen für den Anwender.
|
| |
Dentamag3100
von Neil, zuletzt geändert am 26.10.2010
Experimentelle magnetische Gipfelpunkterkennung
Dentamag 3100 von Arnd Zeckey In letzter Zeit kam in den verschiedenen Modellraketen Foren die Frage auf, es nicht möglich sei den Dentamag wieder zu aufleben zu lassen. Ok, ich gebe zu, inzwischen gibt es auf dem Markt einiges an elektronischen Bergungssystemen. Trotz alle dem war es Wunsch vieler Raketeteure ein System zu haben, was unabhängig von anderen Systemen arbeitet. Die experimentelle magnetische Gipfelpunkterkennung Dentamag 3100 basiert auf der Schaltung des Dentamag von Bertram Radelow. Die Schaltung selbst wurde in einigen Punkten die dem technischen Fortschritt geschuldet sind angepasst Das Projekt ist Freeware für den privaten Gebrauch. |
| |
Doppeltimer Stefan Wimmer
[Anzeigen]
von RalfB, zuletzt geändert am 16.09.2024
Gebrauchsanweisung für den Doppeltimer von Stefan.
Jetzt mit vollständigem PDF. |
 |
icepic Startbox
von icepic, zuletzt geändert am 29.03.2007
Hier der Schalt- und Verdrahtungsplan meines Startkoffers. Mit Akkuspannungsmessung und Zünderwiderstandsprüfung mit einem Atmel AVR mega8535.
|
| |
RMB AVR Board - Ein vergessener Schatz
von Stefan Weißer, zuletzt geändert am 16.03.2011
Hallo Leute,
mit Verspätung hier mein Vortrag vom Raketenfliegertag zum RMB AVR Board! Am Thema Servo bin ich zur Zeit noch dran, das reiche ich nach. Ich würde mich sehr freuen, wenn viele von Euch das gute Stück wiederbeleben! Viel Spaß und Erfolg! Stefan |
 |
Schaltplan für ein Zündgerät
[Anzeigen]
von Tom, zuletzt geändert am 12.08.2006

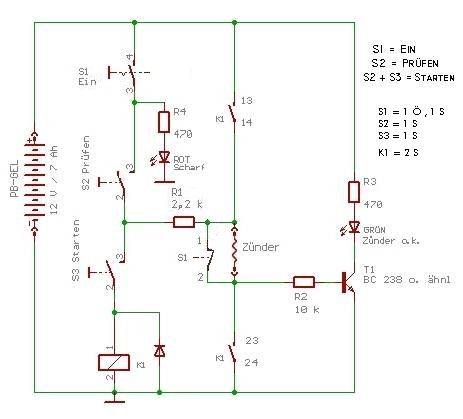

Hier mal ein Schaltungsvorschlag der in der Praxis schon realisiert ist und gut funktioniert.
Die Schaltung ist in eine Powerbox eingebaut. Als Zünder sind Glühdrähte,Copperheads, Solarzünder oder auch Estes-Zünder. Normalerweise müßte es auch für Blitzbirnchen funzen, da nur der Basis Strom des T1 im Prüfvorgang fließt... |
| |
Tiny Timer
[Anzeigen]
von Andreas H., zuletzt geändert am 16.04.2013
Gebrauchsanleitung
|
