| Autor | Thema |
|---|---|
|
Peter
alias James "Pond"
Registriert seit: Sep 2000 Wohnort: D-84034 Landshut Verein: Solaris-RMB Beiträge: 2235 Status: Offline |
Beitrag 22591
[
 28. November 2002 um 12:13]
Zitat: Seite 7 oben: natürlich kann man durch eine bestimmte Graingeometrie eine monoton abfallende Schubkurve erezugen. Ich rechne mal ein Bsp. beim 125er...warte mal ne Sekunde... Die Kurve dazu zeigt eine konstant abfallende Linie. Würde mich einfach interessieren, welche Blocklönge und welchen Röhrendurchmesser Du dabei angesetzt hast. Außendurchmesser=32mm, inhibiert. |
|
Hendrik
Senior Pyronaut
Registriert seit: Sep 2000 Wohnort: Köln Verein: SOLARIS-RMB e.V., DGLR e.V., Aero Club Rheidt e.V. Beiträge: 2941 Status: Offline |
Beitrag 22595
[
28. November 2002 um 12:48]
Zitat: Hallo Peter, da habe ich einfach mal ein "free standing"-Treibstoffblock berechnet. Also, Länge 60 mm, Core 10 mm, Grainaußendurchmesser die üblichen 34 mm, Außenseite des Grains, Core und auch die Stirnflächen NICHT inhibiert. Viele Grüße, Hendrik SOL-2 Die Wissenschaft hat keine moralische Dimension. Sie ist wie ein Messer. Wenn man es einem Chirurgen und einem Mörder gibt, gebraucht es jeder auf seine Weise. Wernher von Braun (1912 - 1977), deutsch-US-amerikanischer Raketenforscher http://solaris.raketenmodellbau.org Solaris-RMBder Verein fürs Forum. |
|
Peter
alias James "Pond"
Registriert seit: Sep 2000 Wohnort: D-84034 Landshut Verein: Solaris-RMB Beiträge: 2235 Status: Offline |
Beitrag 22602
[
28. November 2002 um 13:59]
Zitat: Kann man natürlich machen, obwohl es im Sinne dieser Diskussion Äpfel mit Birnen vergleicht, denn die Kernfrage lautet ja: was geht ab mit außen inhibierten Treibstoffblöcken. Und da meine ich müßte die Blocklänge schon sehr kurz sein, um einen ähnlichen Effekt zu erzielen, kürzer als es AT oder BC-125 gemeinhin verwenden. |
|
Turbo
Drechsel-Lehrling Registriert seit: Nov 2001 Wohnort: Verein: Beiträge: 66 Status: Offline |
Beitrag 22607
[
28. November 2002 um 15:30]
Hallo,

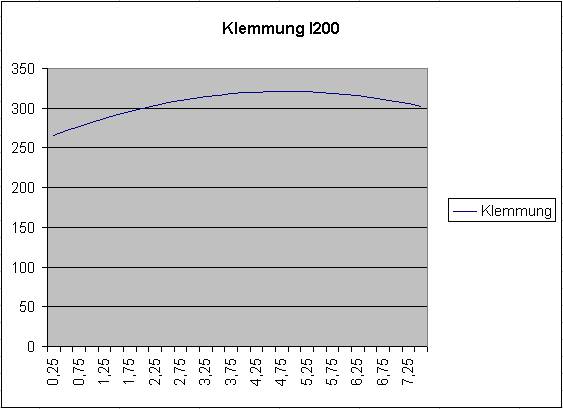

kann mir jemand den Düsenlochdurchmesser des I200 nach dem Abbrand geben? Dann könnte man die Vergrößerung noch mit einberechnen. Gruß Turbo Ach übrigens: Die Klemmung ist fast proportional zum Druck. (bei den meisten Treibstoffen) Der Druck ist fast proportional zum Schub. Hier die Klemmungskurve auf Basis von Johannes Daten: Folgende Datei wurde angehängt: |
|
Johannes (Axe) Haux
Poseidon Registriert seit: Okt 2000 Wohnort: D-73035 Göppingen-Jebenhausen Verein: HGV, AGM, TRA #7891 L2 z.Zt. inaktiv Beiträge: 1067 Status: Offline |
Beitrag 22610
[
28. November 2002 um 17:27]
Hi Hendrik, Turbo,
die Duese des I200 ist oval aufgeweitet. Der kleine Durchmesser=7.9mm Der grosse Druchmesser=8.5mm (alle Werte direkt gemessen, ich habe die verkohle Schicht nicht abgekratzt). Gruss Johannes Die Zensur ist das lebendige Geständnis der Großen, daß sie nur verdummte Sklaven aber keine freien Völker regieren können. (Johann Nepomuk Nestroy) Das Merkwürdige an der Zukunft ist wohl die Vorstellung, daß man unsere Zeit einmal die gute alte Zeit nennen wird. (Ernest Hemingway) Es wird niemals so viel gelogen wie vor der Wahl, während des Krieges und nach der Jagd. (Otto Fürst von Bismarck) |
|
Turbo
Drechsel-Lehrling Registriert seit: Nov 2001 Wohnort: Verein: Beiträge: 66 Status: Offline |
Beitrag 22613
[
28. November 2002 um 19:08]
Hallo,
habe das Programm nochmal umgeschrieben. Aber das Ergebnis überrascht mich ein wenig. Beachtet: Das Programm geht davon aus, dass die Düse sich über den Abbrand hinweg linear erweitert.  Anhang: neu.zip
|
|
Turbo
Drechsel-Lehrling Registriert seit: Nov 2001 Wohnort: Verein: Beiträge: 66 Status: Offline |
Beitrag 22615
[
28. November 2002 um 19:18]

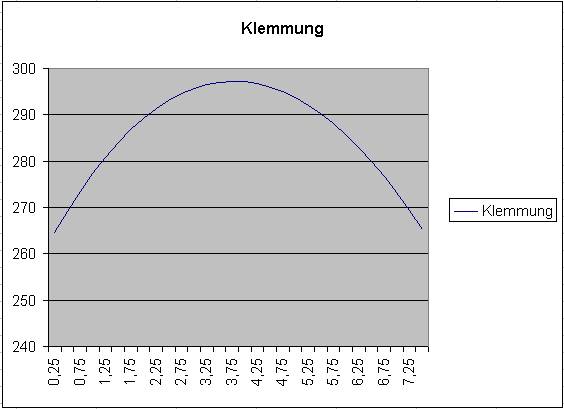

Hier die Kurve bei linearer Erweiterung:
Folgende Datei wurde angehängt: |
|
Johannes (Axe) Haux
Poseidon Registriert seit: Okt 2000 Wohnort: D-73035 Göppingen-Jebenhausen Verein: HGV, AGM, TRA #7891 L2 z.Zt. inaktiv Beiträge: 1067 Status: Offline |
Beitrag 22616
[
28. November 2002 um 20:12]
Zitat: Hi Turbo, das blicke ich jetzt ueberhaupt nicht!!!! Henni????? Kann das einer erklaeren oder liegt ein Rechenfehler zu Grunde? Gruss Johannes Die Zensur ist das lebendige Geständnis der Großen, daß sie nur verdummte Sklaven aber keine freien Völker regieren können. (Johann Nepomuk Nestroy) Das Merkwürdige an der Zukunft ist wohl die Vorstellung, daß man unsere Zeit einmal die gute alte Zeit nennen wird. (Ernest Hemingway) Es wird niemals so viel gelogen wie vor der Wahl, während des Krieges und nach der Jagd. (Otto Fürst von Bismarck) |
|
Peter
alias James "Pond"
Registriert seit: Sep 2000 Wohnort: D-84034 Landshut Verein: Solaris-RMB Beiträge: 2235 Status: Offline |
Beitrag 22617
[
28. November 2002 um 20:26]
Die letzte Kurve nähert sich dem BC-125 Schubdiagramm von weiter oben doch überzeugend an!
|
|
Tom Engelhardt
Überflieger
Registriert seit: Sep 2000 Wohnort: Göttingen Verein: RAMOG/TRA L3/Präfekt TRA 123 Beiträge: 1557 Status: Offline |
Beitrag 22630
[
29. November 2002 um 08:15]
Zitat: Morgen, da keiner von den Mathegurus erklärt, springe ich mal ein (spätestens bei dieser Androhung müßten sie doch aus ihren Löchern kommen  ).Die Kurve von Turbo ist sicherlich übertrieben, weil alles ideal abläuft - der Druck baut sich gleichmäßig in dem Maß auf, wie sich der Düsenhals linear erweitert. Auch glaube ich nicht, daß sich eine Düse linear erweitert, sondern der Kurvenverlauf vielmehr direkt mit dem Kammerdruck bzw. der Ausströmgeschwindigkeit der Gase zusammenhängt (je schneller/heißer die Gase, desto mehr Erosion). Vom Verlauf her kann man es aber erklären, oder besser, versuchen  .Klemmung ist ja das Verhältnis der Abbrandoberfläche zur Düsenhalsfläche. Bei BATES-Grains steigt die Klemmung zunächst etwas an, weil erfahrungsgemäß die Stirnseiten der Blöcke nicht sofort zünden (wie auch, die Flammenfront muß ja erstmal hinkommen). Dies gilt für APCP, mehr noch für KNSO. Arbeitet der Motor auf vollen Touren, bleibt bei BATES-Grains die Oberfläche annähernd konstant, die Lemmung hat ihren MAximalwert erreicht. Jetzt fängt durch die heißen Abgase der Düsenhals an zu erodieren - das Verhältnis der Oberflächen ändert sich, die Klemmung fällt wieder. Hab' ich was übersehen? Gruß, Tom aus Gö
|
