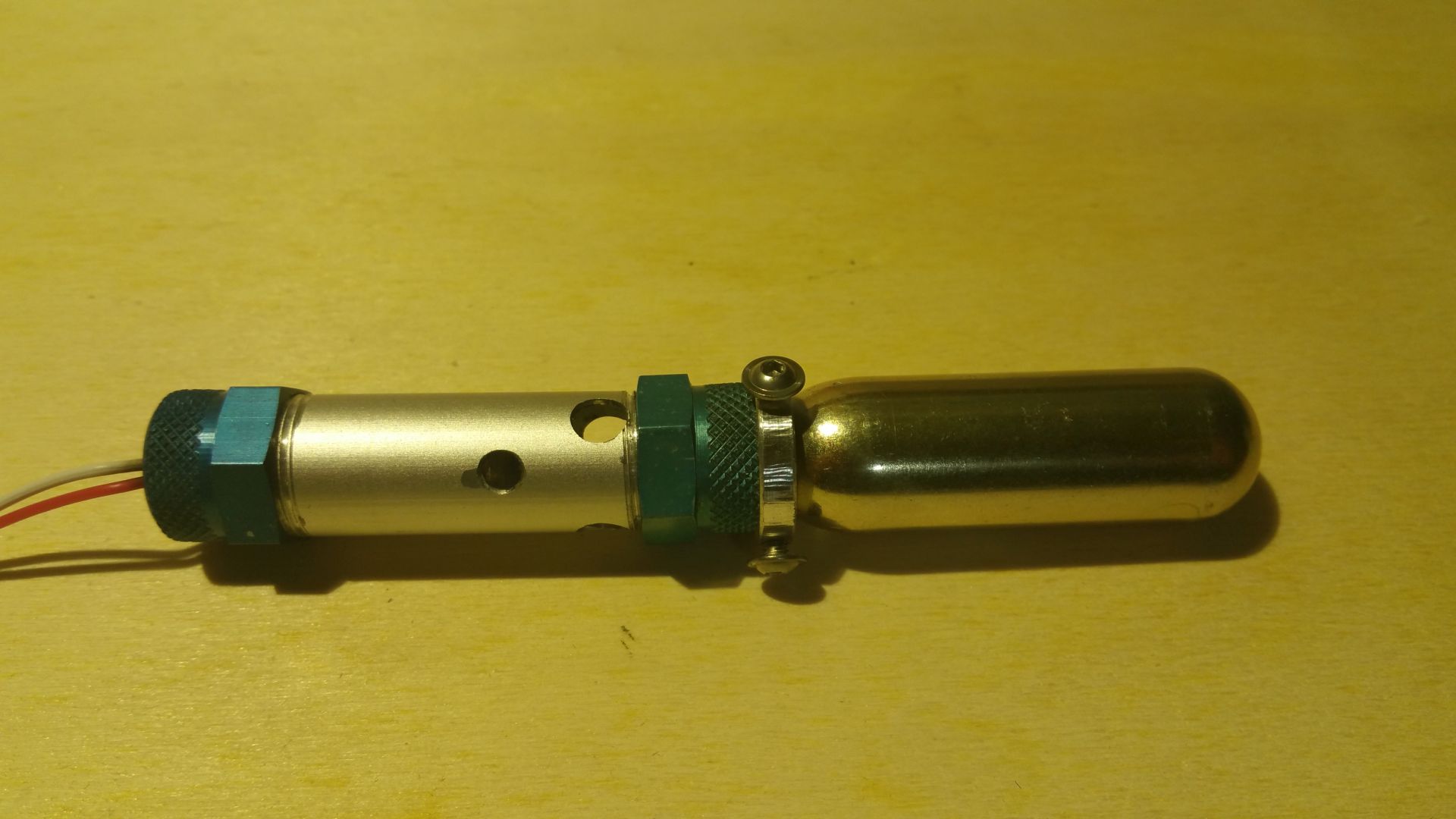

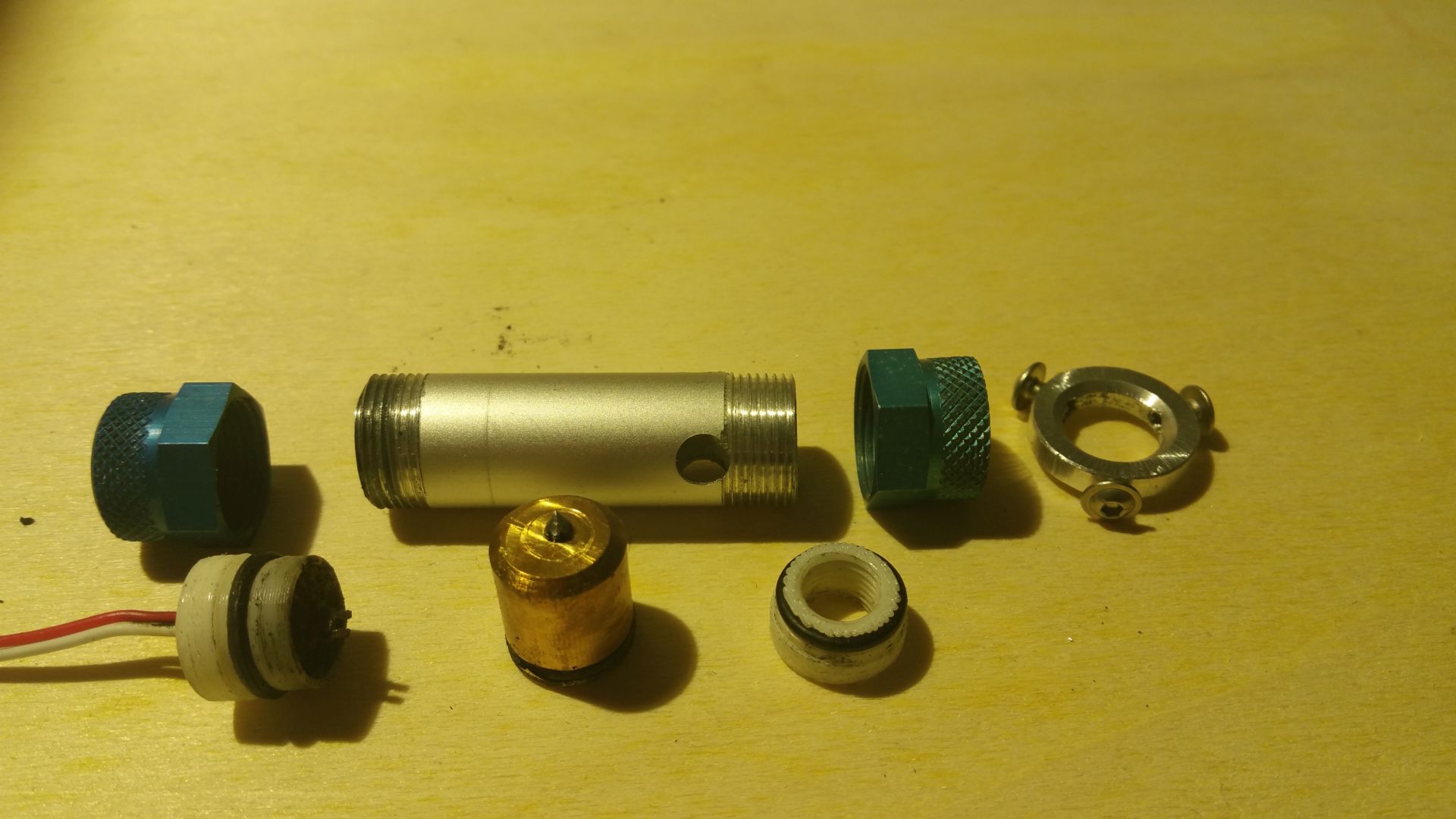

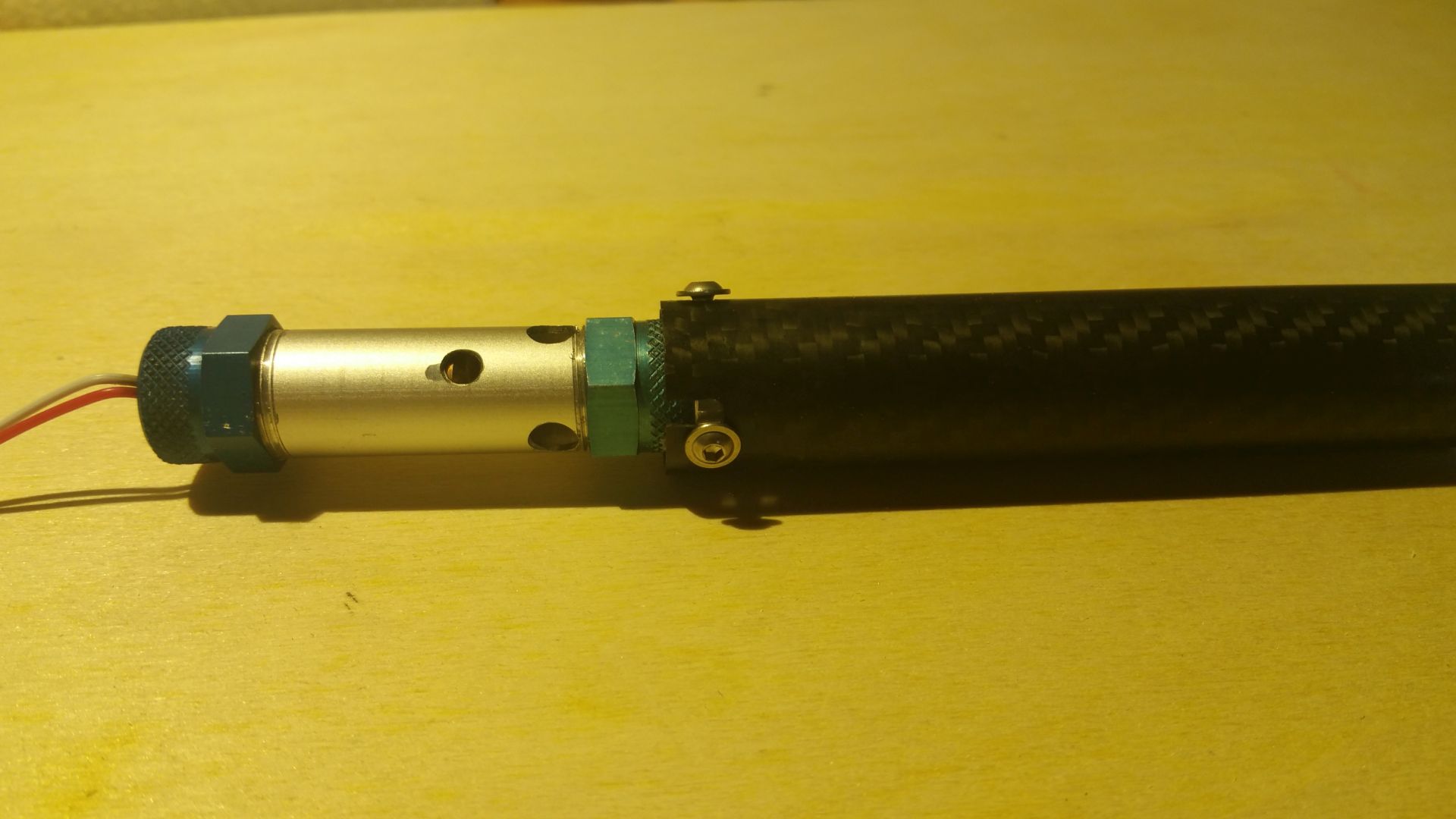

Das oben gezeigte CO2 Relaiys hat sich als unzuverlässig herausgestellt. Das Neue hat einen größeren Durchmesser, passt aber noch in das Aufnahme-rohr.    Wiedereinmal zeigt sich, das man Hubraum nur durch noch mehr Hubraum ersetzen kann. Mit dem Größeren Volumen kann bei gleichem Druck mehr Masse in Bewegung gesetzt werden. Das Ergebnis ist, eine zuverlässige Auslösung der CO2 Kartusche.
#Don’t Look Up
|
|
heijo216
Epoxy-Meister
Registriert seit: Jul 2012
Wohnort: 53505 Berg-Vellen
Verein: FAR/Solaris/LSC-Zülpich/AGM
Beiträge: 354
Status: Offline
|
Klasse Ralf, saubere Lösung...Gruß..Heijo
|
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2810
Status: Offline
|

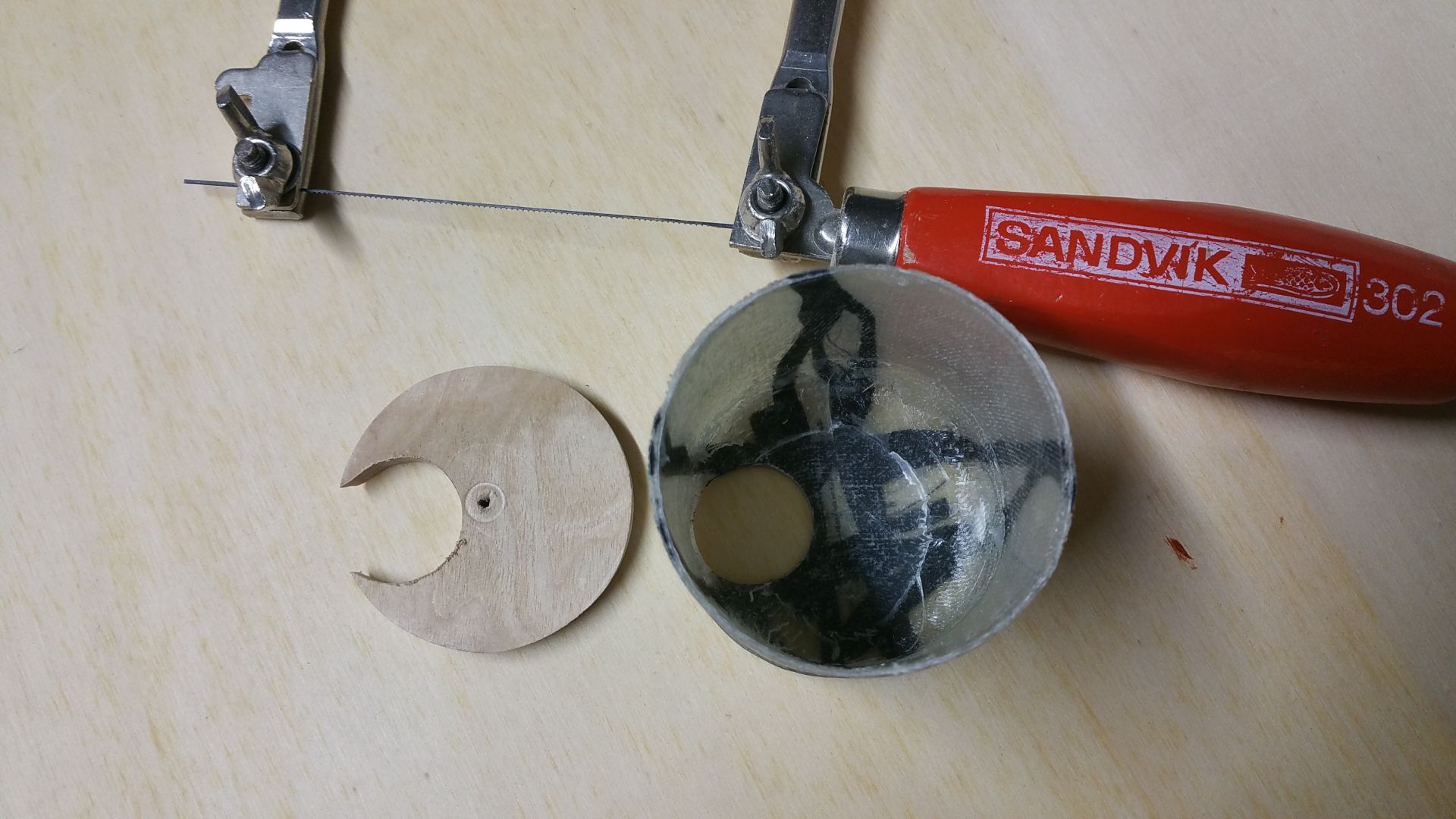

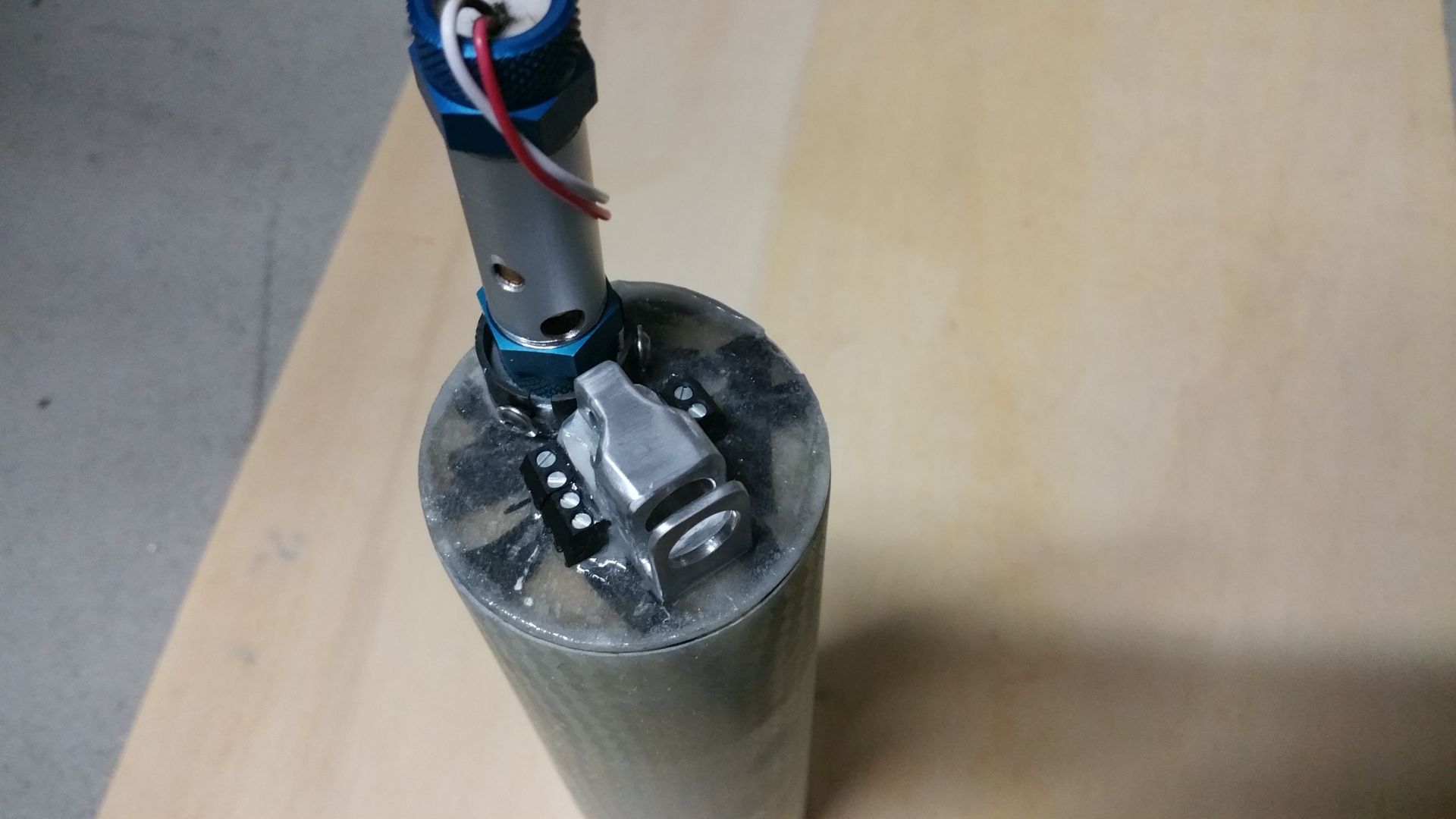

In den Bulkhead der Ebay ist jetzt eine Verstärkung aus 6mm Buchensperrholz eingebracht worden und das ganze Assemble hoffentlich wasserdicht verklebt.
#Don’t Look Up
|
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2810
Status: Offline
|

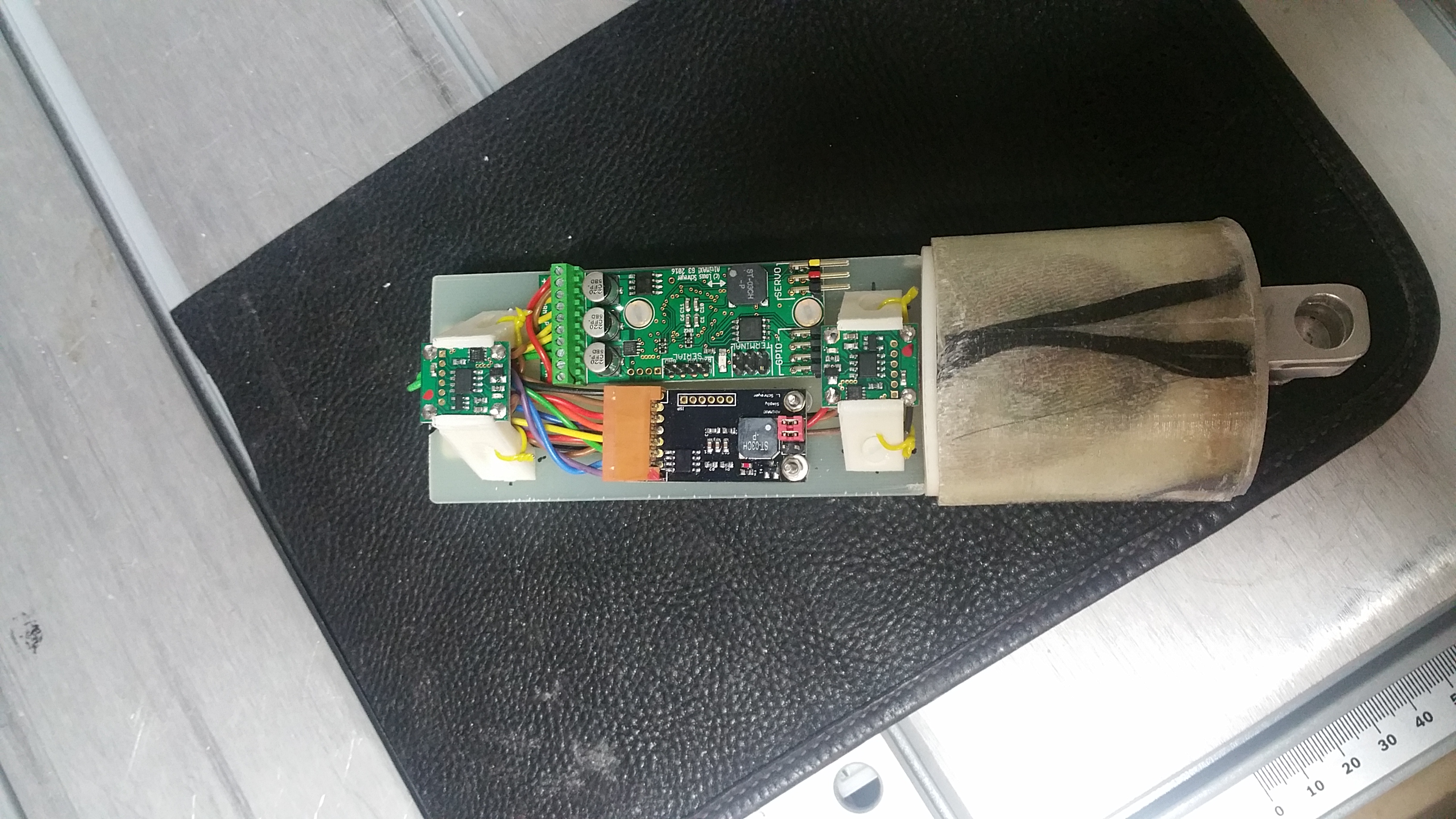

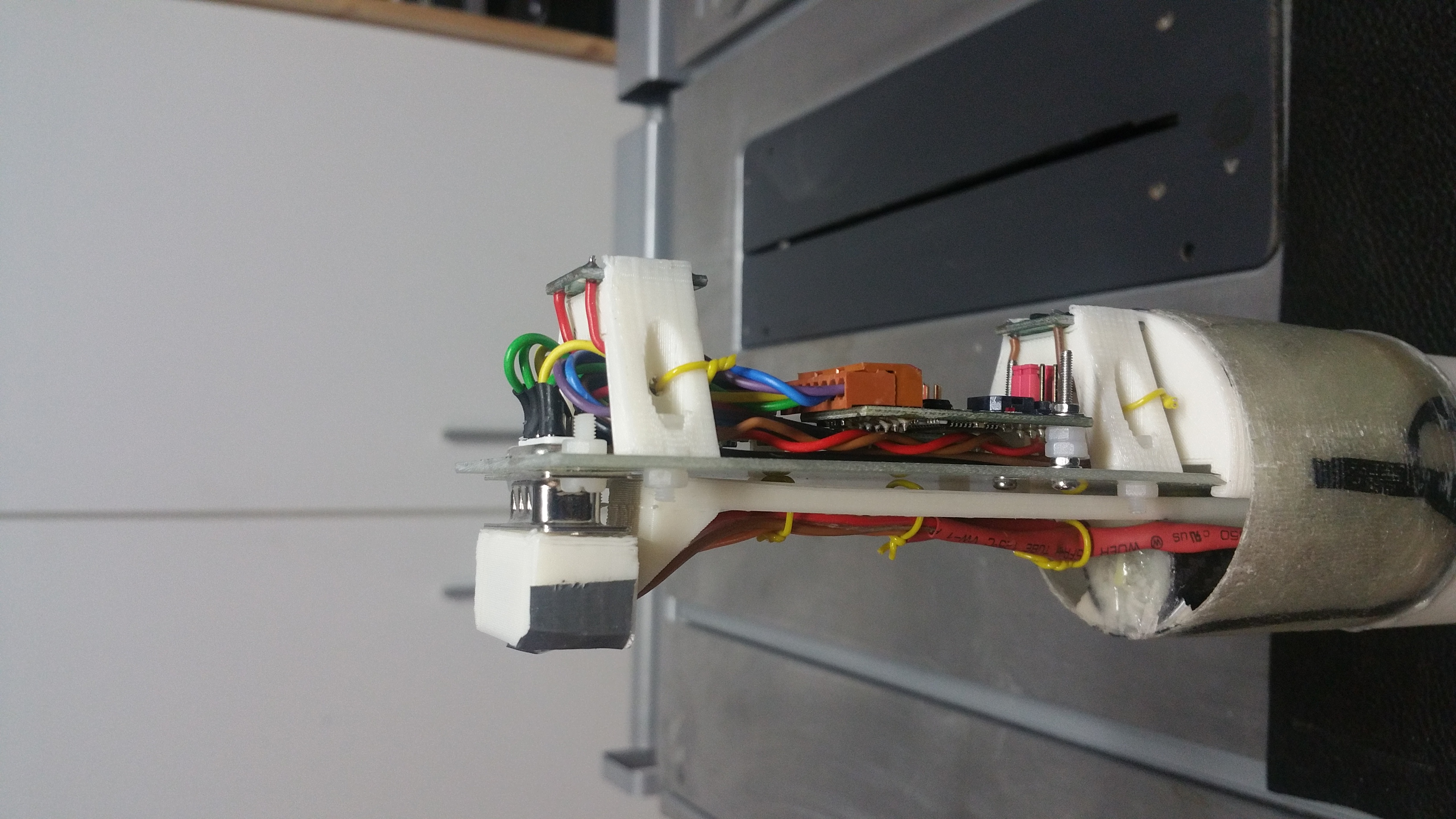

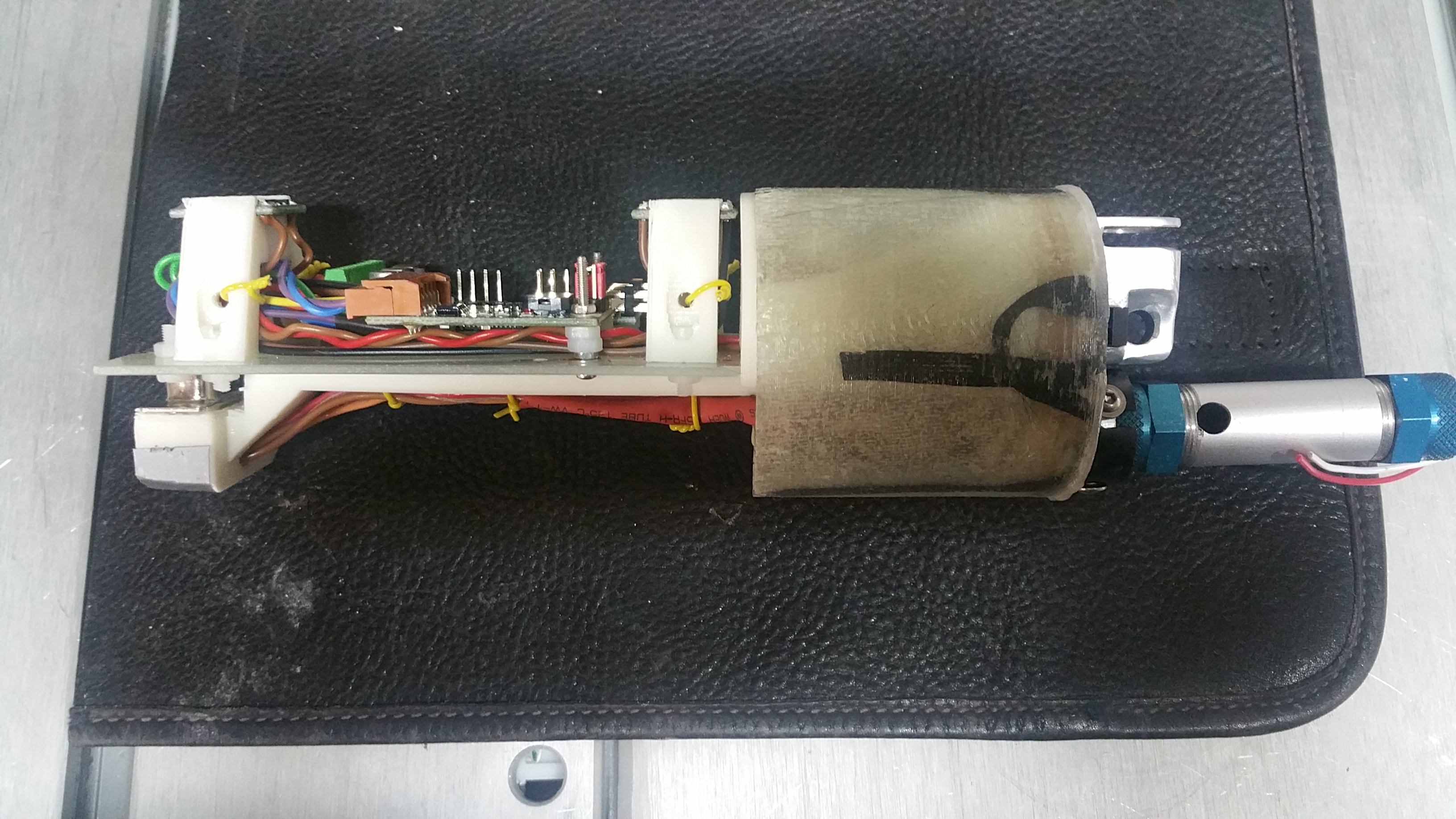

Die E-Bay ist fertig  Sie ist mit einem Altimax G3 und einem Altimax-Simply bestückt. Die Stromversorgung übernehmen zwei Lopos mit 2S 300mA. Zum Einschalten habe ich auf den weißen "Böcke" je ein Magsswitch verbaut.
Geändert von RalfB am 10. März 2019 um 21:28
#Don’t Look Up
|
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2810
Status: Offline
|

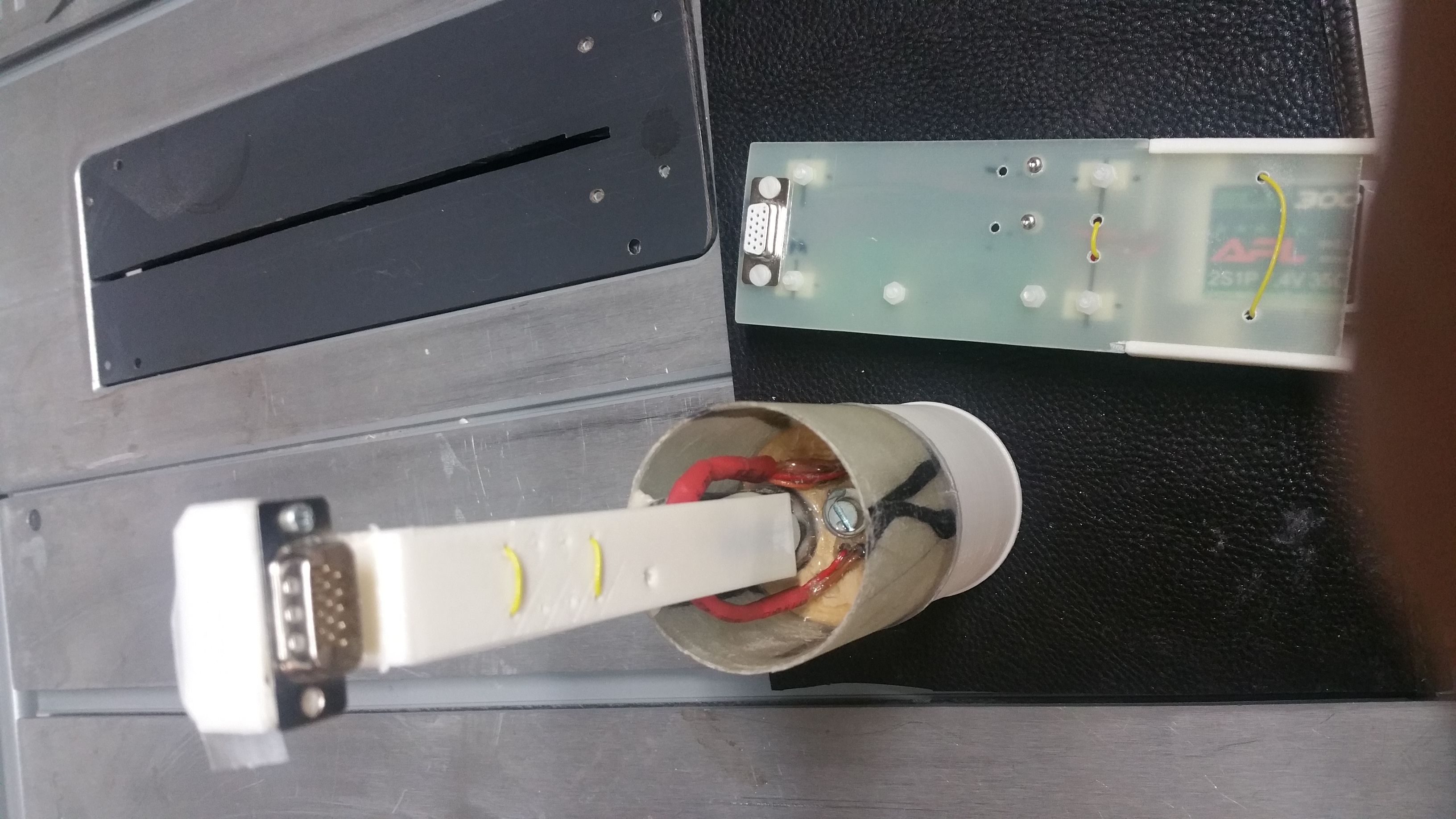

Die Verbindung mit den Klemmports auf der Unterseite stellt ein 15 poliger VGA Stecker her. Der dient gleichzeitig dafür den Einschub an seinem Platz zu halten.
#Don’t Look Up
|
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2810
Status: Offline
|
#Don’t Look Up
|
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2810
Status: Offline
|

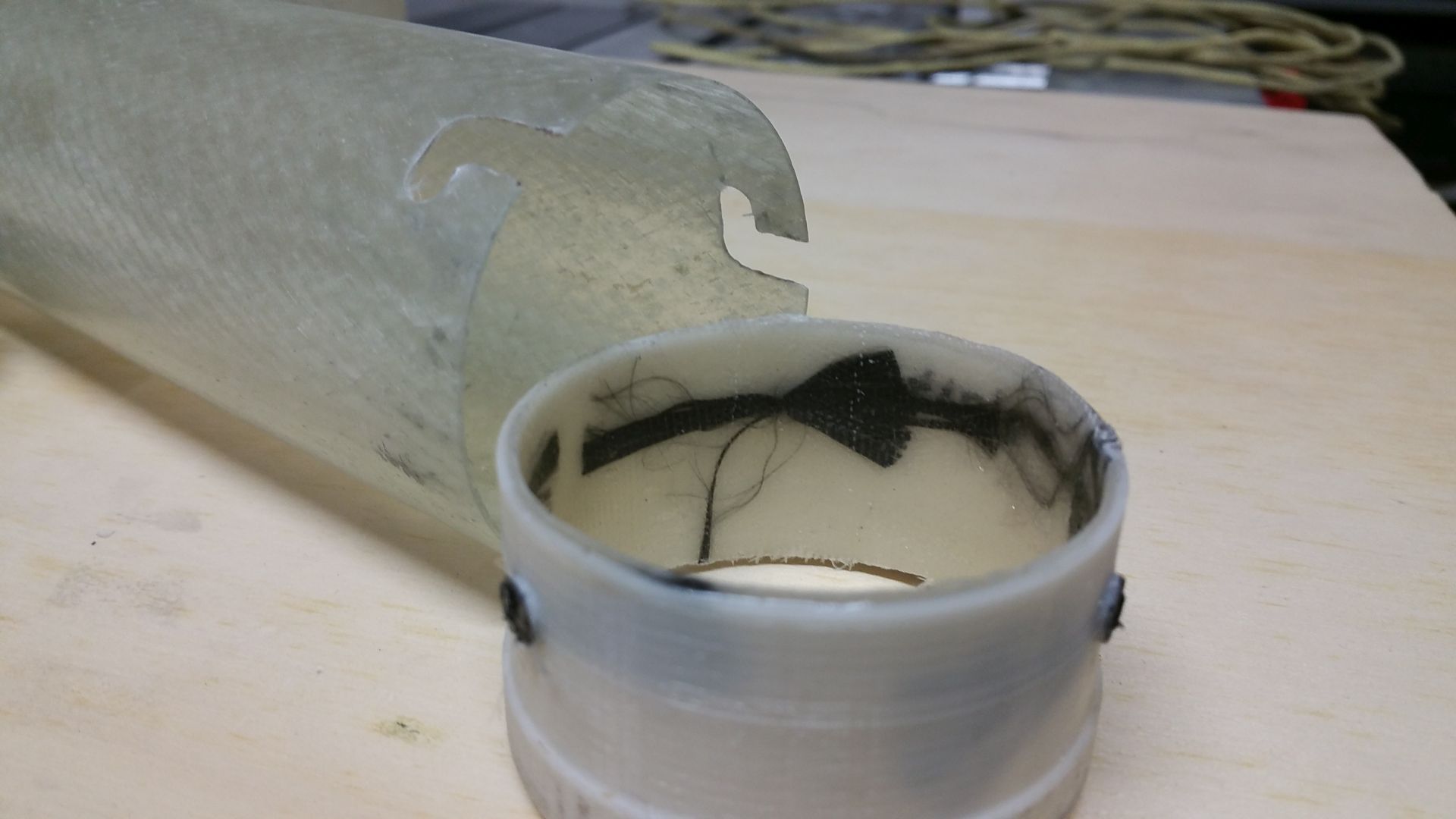

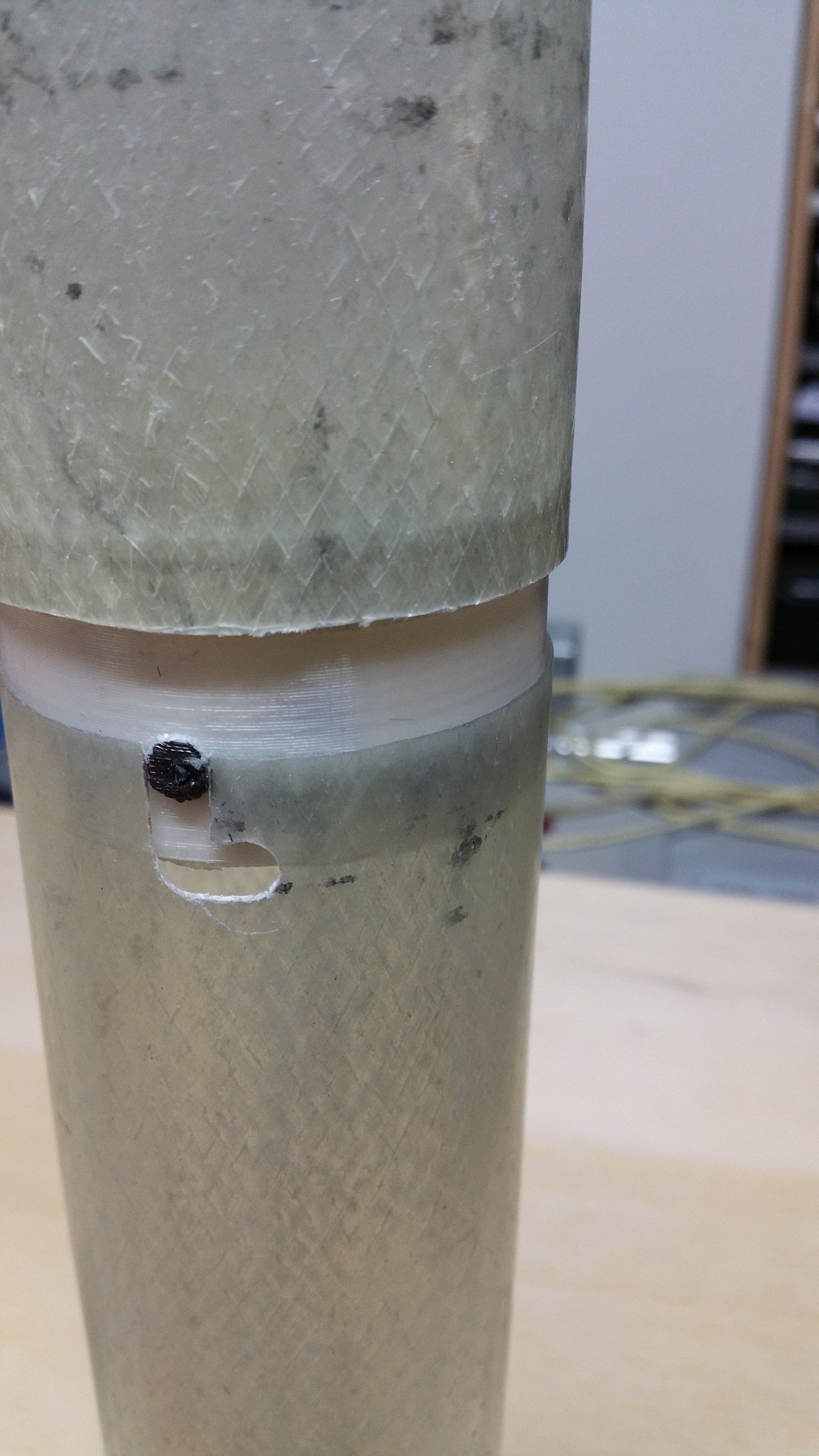

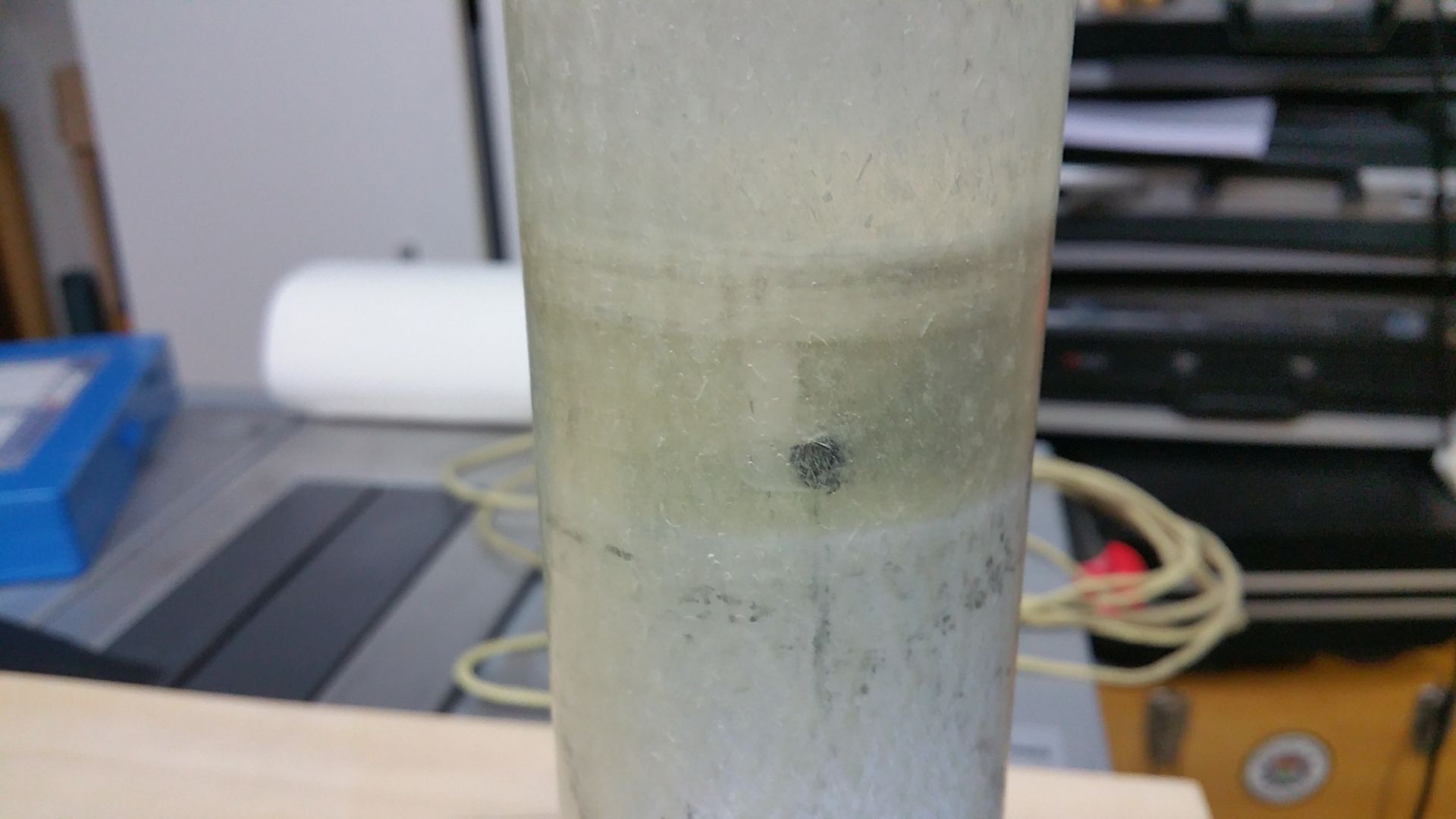

Für die Befestigung des Kupplers im oberen Körperrohr habe ich wieder einen Bajonettverschluss gewählt. Das Kunststoffteil hat drei Nocken, die in die Aussparungen im Kuppler greifen. Das Teil wird ins Körperrohr geklebt und wird den Kuppler an der entsprechenden Stelle fixieren. Damit habe ich keine Schraubenverbindungen und komme dem Ziel "Wasserdicht" ein stück näher.
Geändert von RalfB am 25. März 2019 um 09:49
#Don’t Look Up
|
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2810
Status: Offline
|

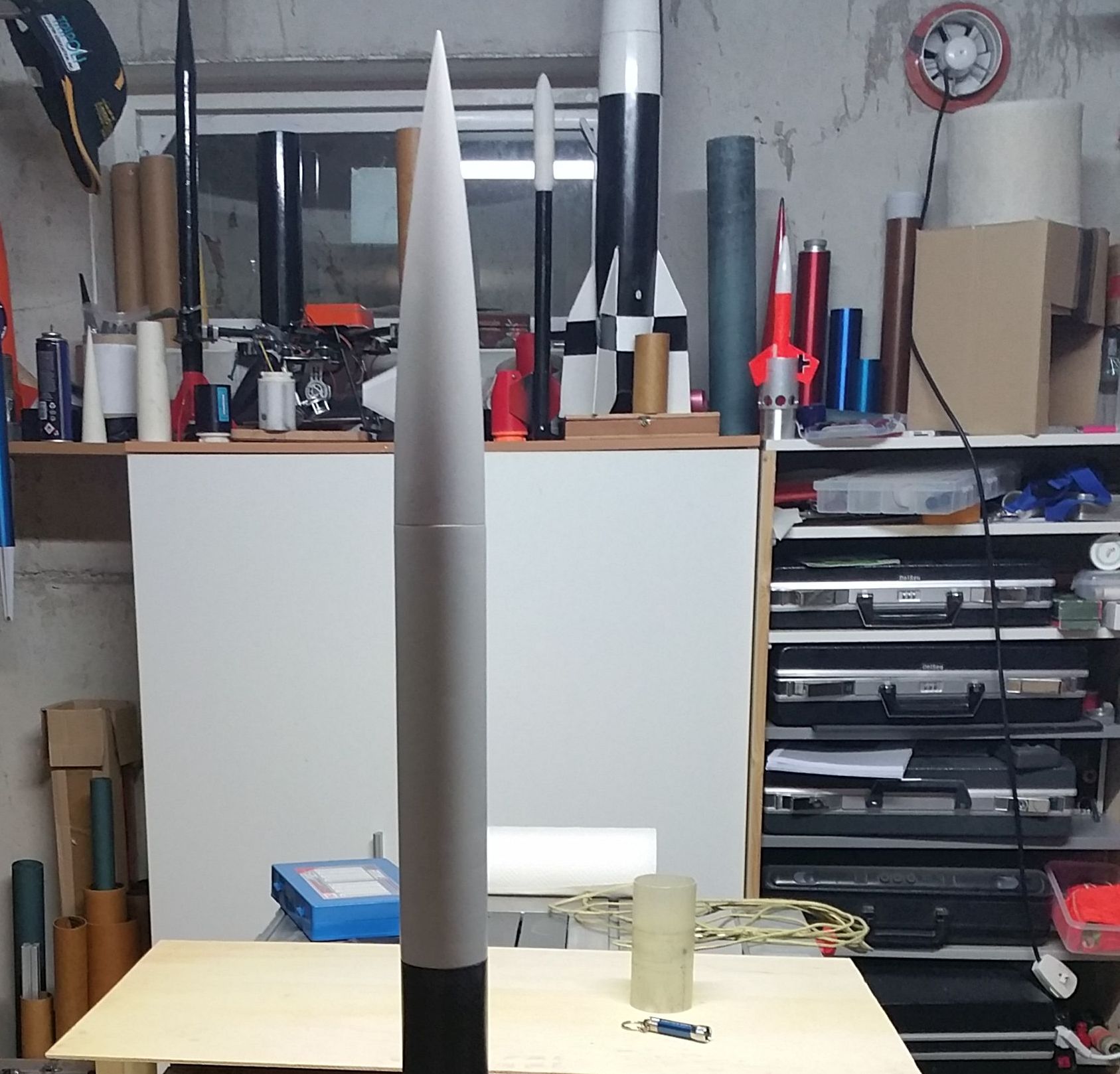

Die Spitze ist gespachtelt und grundiert.
#Don’t Look Up
|
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2810
Status: Offline
|

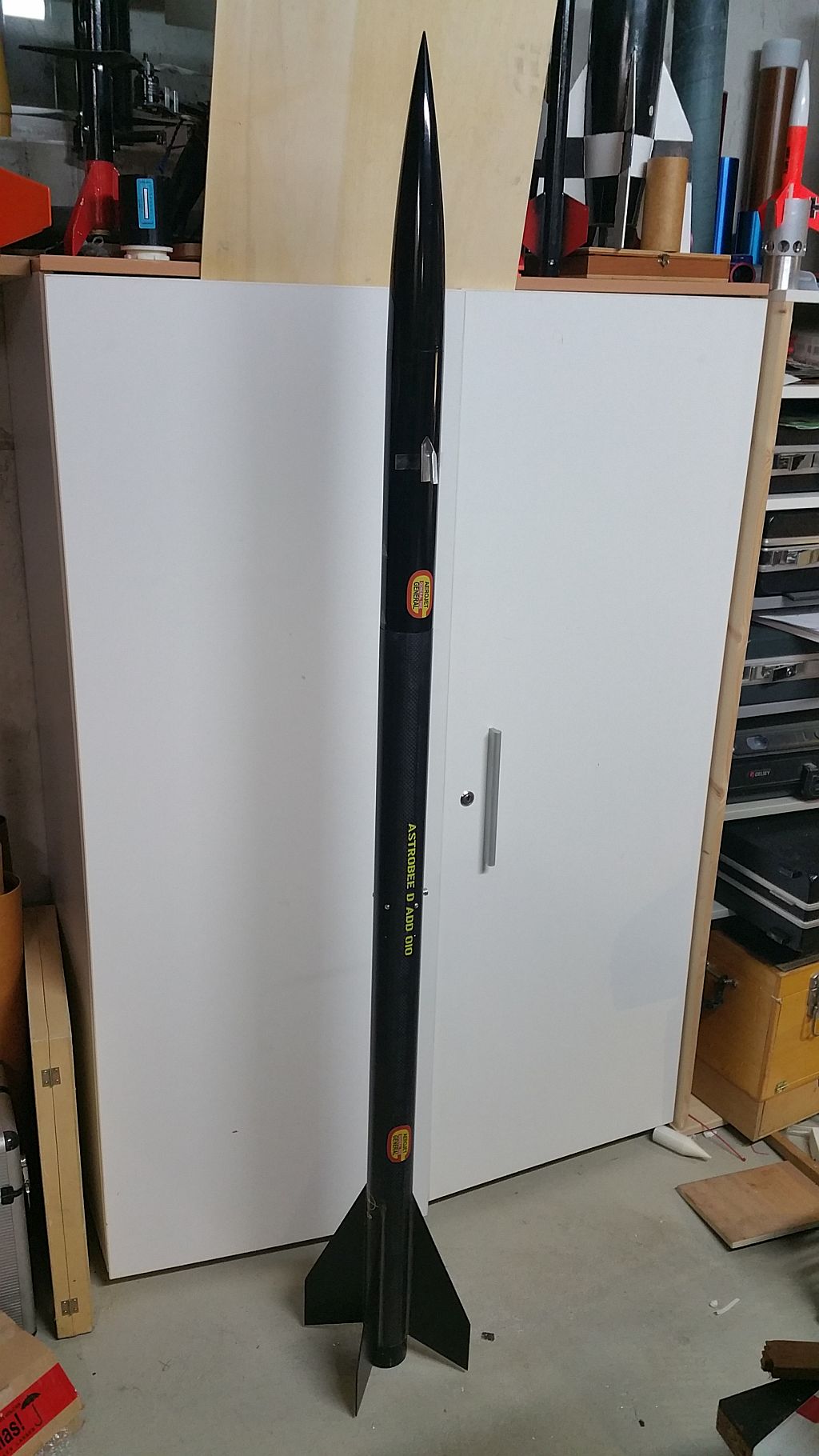

Hier erst einmal meine Farbinterpretation. Das Scal-Aluteil für die Antenne fliegt wieder runter. Das ist für echten Funkbetrieb nicht zu gebrauchen. Ich habe aber schon ein paar Ideen wie das in schick in Funktion genommen werden kann.
#Don’t Look Up
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3035
Status: Offline
|
sieht ganz toll aus! Bin gespannt sie aus der Nähe und im Flug zu sehen.
Grüße, Rolli
|
|
|
