RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Online |
Beitrag 7652841
[
 05. Juni 2022 um 23:03]
Es gibt auch spezielle Mantel-schnur. Man braucht bei Kevlar, möglichst große Radien.
Dein Knoten Zieht sich für alle Ewigkeiten fest und die Fasern können innerhalb des Knotens brechen. Der Knoten vom Bild kann auch nach Last noch geöffnet werden. Nicht falsch verstehen, Deine Rigg funktioniert garantiert. Wenn man aber maximale Sicherheit haben will .... So wie Du/Wir die Modelle bauen, haben wir meisten Sicherheitsfaktor 10 eingebaut. #Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Online |
Beitrag 7652842
[
05. Juni 2022 um 23:04]

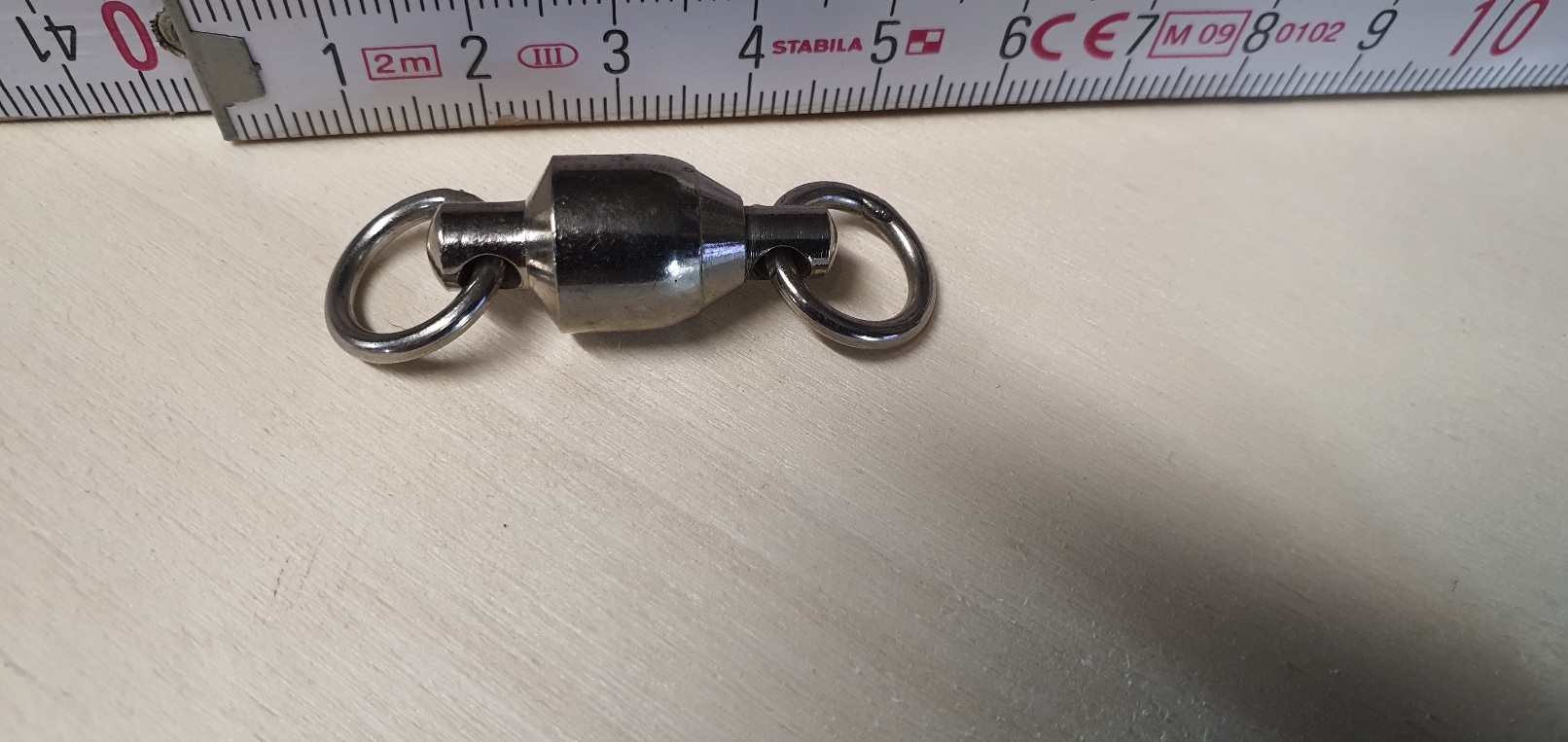

Die Dinger kann ich Dir aber wärmstens ans Herz legen, 140kg Kugellager Wirbel aus dem Angelsport. Wenn man die überlastet, reißen sie ab nicht gleich ab, sondern drehen nicht mehr sauber. Die haben verlötete Ringe. Die Schnellkarabiner ziehen sich unter Last auf, hab ich schon selbst erlebt. Man hat hoffentlich nicht jedes mal eine Notfallbergung. Lieber schauen, das die geplante Bergung perfekt läuft. Ich setze zwischen Leine und Fallschirm immer eine dicken Kugellagerwirbel. Dann kann mir die evtl. Auftretende Drehung des Fallschirm nicht das Bergungs-Geschirr aufdrehen. Wenns blöd läuft, wird sonst der Fallschirm mit der Zeit eingerollt. Geändert von RalfB am 05. Juni 2022 um 23:27 #Don’t Look Up |
|
Jens Schultz
Drechsel-Lehrling Registriert seit: Dez 2021 Wohnort: Lich Verein: AGM Beiträge: 90 Status: Offline |
Beitrag 7652843
[
05. Juni 2022 um 23:12]
Zitat: Hey Ralf, stimmt, ich habe deinen Knoten mal nachgeknotet, er ist anders. Werde das morgen mal anpassen in meinem System! Danke dir! |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Online |
Beitrag 7652844
[
05. Juni 2022 um 23:26]
Geändert von RalfB am 05. Juni 2022 um 23:34 #Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Online |
Beitrag 7652845
[
05. Juni 2022 um 23:26]
#Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Online |
Beitrag 7652846
[
05. Juni 2022 um 23:26]
#Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Online |
Beitrag 7652848
[
05. Juni 2022 um 23:33]

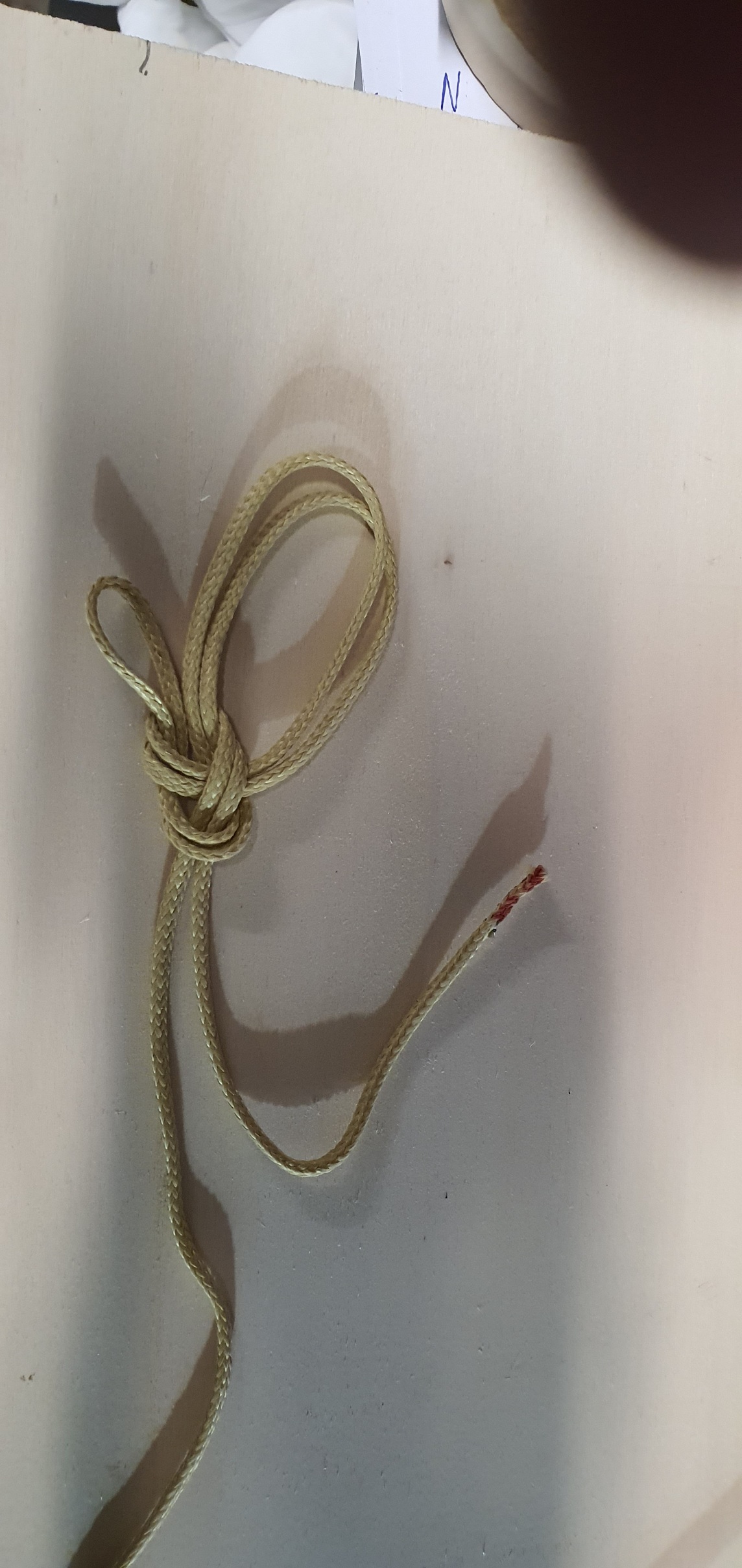

Das hier oben ist ein doppelt gelegter Palstek. Ist im Moment mein Favorit.
Kann man immer wieder auf machen und schont die Schnur. Die ist eigentlich unverwüstlich, es sei denn man knickt sie in irgend einer Form. (Soll nicht besserwisserisch sein, sorry) Gruß Ralf #Don’t Look Up |
|
AchimO
Poseidon Registriert seit: Jul 2014 Wohnort: Berlin Verein: AGM Beiträge: 1518 Status: Offline |
Beitrag 7652850
[
06. Juni 2022 um 01:50]
Ich habe auch mal eine schmerzliche Erfahrung gemacht. Da haben sich die Fallschirmleinen zugedreht und die wirksame Fläche des Fallschirms verkleinert, weil ich keinen Wirbel angebracht hatte. Das führte außerdem noch zu einem ausgeprägten Pendeln des Systems Fallschirm - Rakete. Daher kommt zwischen Leine und Fallschirm bei mir immer ein Wirbel, in welcher Form auch immer. Angler-Bedarf ist da eine gute Quelle, bei der dann auch die Belastbarkeit mit angegeben wird.
Im Angler-Shop werden die Größen umgekehrt angegeben: Größe 1 sind die großen, Größe 10 die kleinsten. Gruß Achim laminare necesse est! Im übrigen bin ich der Meinung, dass die Raketenvereine einem Verband beitreten sollten! |
|
Prefect123
Epoxy-Meister Registriert seit: Jul 2014 Wohnort: Bangor Verein: AG-M, TRA 10915, NSWRA, Tripoli NSW Beiträge: 269 Status: Offline |
Beitrag 7652851
[
06. Juni 2022 um 05:25]
Au die Gefahr hin, als Besserwisser dazustehen (wäre mir aber egal :-) )...
Wenn ich mir das erste Bild betrachte, dann sieht es so aus, als ob das obere Körperrohr nur lose auf dem E-Bay Kuppler sitzt. Das heisst, wenn die ejection charge für diesen Fallschirm feuert, dann ist es unbestimmt, wo genau sich das Ganze trennt, an der Spitze (wie es sein soll) oder eben an der E-Bay. Das geht in der Regel nicht gut, denn selbst wenn die Shockcord entsprechend wäre ist immer die erhebliche Gefahr, dass sich das Körperrohr einfach "um den Fallschirm" rum legt und der damit wirkungslos bleibt. Also schau, ob Du das Körperrohr nicht an der E-Bay befestigen kannst, z.B. mit einer kleinen Schraube,,, Mathias Zitat: ----- TRA L3 TAP-Member Erste Regel der Fehlersuche: Verschwende keine Zeit, hole einen groesseren Hammer. Bei Facebook fehlt unter dem Eingabefeld “Was machst du gerade?” noch ein weiteres für: “Und was solltest Du eigentlich machen?”. |
|
Jens Schultz
Drechsel-Lehrling Registriert seit: Dez 2021 Wohnort: Lich Verein: AGM Beiträge: 90 Status: Offline |
Beitrag 7652853
[
06. Juni 2022 um 07:08]
Guten Morgen,
Danke für euren Input. Mir war nicht bewusst, dass Kevlar so brechen kann. Dachte das Zeug ist unkaputtbar. Werde meine Leinen neu knoten, zur Not auch neue Leinen einziehen. Das mit den Wirbeln, ich hatte für meine kleinen Raketen tatsächlich Angelwirbel gekauft. Dachte allerdings nicht, dass es auch so große Teile gibt. Deswegen die aus dem baumarkt. Wir haben glücklicherweise einen angelladen im ort, da werde ich mal vorbeischauen. Was die Tube angeht Mathias, das hast du richtig gesehen. Die will ich noch mit Nylonnieten lösbar befestigen. Hatte auch welche besorgt, die waren aber zu klein und kurz. Es gibt da wohl welche, bei denen man eine Art Knopf hat, den man wieder öffnen kann. Suche ich noch, modellraketten.nl hat welche, sind aber recht teuer. Lg Jens |
