Portal > Forum > Raketen Technik > Werkstoffe, Werkzeug und Handhabung > Mein neues Spielzeug - 3D-Druckerteile
| Autor | Thema |
|---|---|
|
Lschreyer
Grand Master of Rocketry Registriert seit: Nov 2006 Wohnort: Zeven Verein: AGM, L3 Beiträge: 2035 Status: Offline |
Beitrag 7642262
[
 26. Februar 2018 um 08:32]
Das Problem bei 3D-Druck mit Filament ist immer wieder die Layerhaftung. Der Drucker druckt ja Schicht auf Schicht.
Bei größeren Teilen braucht er da eine gewisse Zeit bis der Druckkopf wieder an der selben Stelle ankommt, da ist die bereits gedruckte Schicht schon abgekühlt und klebt nicht mehr. Das neue Material klebt dann zwar drauf, aber geht keine feste Bindung ein. So hat man dann speziell bei größeren Objekten den Effekt, dass man es mit wenig Aufwand auseinander reißen kann, die Schichten lösen sich ab. Bei ABS ist das relativ stark zu beobachten, PETG hatte ich jetzt, da war es leider auch nicht besser. Bei PLA ist das besser, das ist aber nicht fest und Wärmebeständig. So richtig optimal ist das alles nicht, man muss da Kompromisse eingehen. Ich habe trotz vieler Versuche noch kein Material gefunden, dass wärmebeständig und fest wie ABS is, aber eine gute Layerhaftung hat. Scheint es nicht zu geben. Ergo: Für druckbelastete Teile ist das nichts, das würde leicht auseinander reißen. Always keep the pointy side up! |
|
morob
Epoxy-Meister Registriert seit: Jul 2001 Wohnort: Berlin Verein: DERA e.V. Beiträge: 408 Status: Offline |
Beitrag 7642263
[
26. Februar 2018 um 08:51]
hilft da nicht ein geschlossendes gehäuse um den drucker und eine beheizte platte?
|
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Offline |
Beitrag 7642264
[
26. Februar 2018 um 08:55]
Hallo Louis,
hast Du bei ABS mal versucht die Temperatur hoch zu drehen? Die Layerhaftung wird deutlich besser. Ich drucke ABS mit bis zu 252 Grad. Ob das für einen Schraubverschluss/Düse reicht müsste man ausprobieren. Bei Thingiverse gibt es zumindest einige Vorschläge Link Blöd ist halt, das die Schichten genau in der falschen Ausrichtung sind. Gruß Ralf #Don’t Look Up |
|
Oliver Arend
Administrator
Registriert seit: Aug 2000 Wohnort: Great Falls, VA, USA Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR Beiträge: 8351 Status: Offline |
Beitrag 7642265
[
26. Februar 2018 um 09:18]
Im Hackerspace Bremen habe ich von Experimenten mit gedruckten Düsen, Startvorrichtungen etc. für Wasserraketen gehört, richtig dicht sind die nicht.
Oliver |
|
Lschreyer
Grand Master of Rocketry Registriert seit: Nov 2006 Wohnort: Zeven Verein: AGM, L3 Beiträge: 2035 Status: Offline |
Beitrag 7642266
[
26. Februar 2018 um 11:58]
Ich drucke bei 50°C Umgebungstemperatur, mit Umhausung, und bei 250° Düsentemperatur ohne Kühlung.
Bei dünnwandigen Teilen kann ich ABS dennoch relativ leicht trennen. Always keep the pointy side up! |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Offline |
Beitrag 7642267
[
26. Februar 2018 um 12:13]
Sieht bei mir ähnlich aus. Düse 248 bis 252 Grad für ABS. Umgebungstemperatur ist jedoch nur
nur noch 35 Grad da die Hotends extern gekühlt werden. Wenn es vom Platz her passt, versuche ich die Bauteile immer mehrwandig zu drucken. Geändert von RalfB am 26. Februar 2018 um 21:52 #Don’t Look Up |
|
Lschreyer
Grand Master of Rocketry Registriert seit: Nov 2006 Wohnort: Zeven Verein: AGM, L3 Beiträge: 2035 Status: Offline |
Beitrag 7642423
[
10. März 2018 um 12:54]

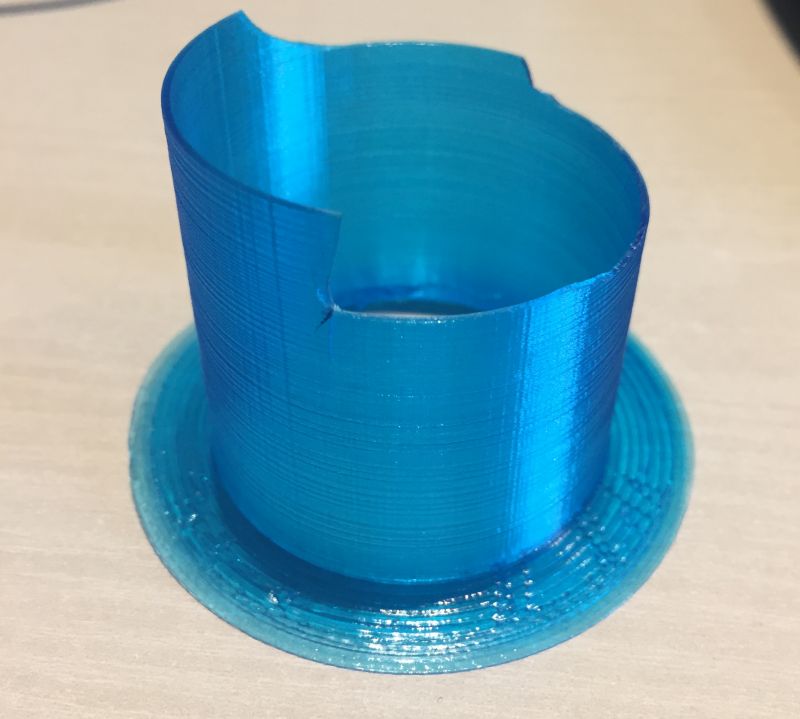

Ich habe heute mal Experimente mit PETG von Das Filament gemacht.
Ich habe dazu einen einwandigen Zylinder gedruckt, 40mm Durchmesser mit 0,6mm Düse. Es schien immer zu wenig Material zu kommen, da habe ich in Cura mal den Parameter FLOW hoch geschraubt, und auf einmal klappte es dann. Bei 140% flow und 240°C habe ich jetzt einen Zylinder gedruckt dessen Layer bombenfest waren, ich konnte das Material nur noch mit Gewalt zerstören, aber auch dann riss es wahllos, nicht mehr an den Layern. Scheint also was zu sein, womit man arbeiten kann. Always keep the pointy side up! |
|
Forve
Anzündhilfe Registriert seit: Apr 2018 Wohnort: Verein: Beiträge: 1 Status: Offline |
Beitrag 7642575
[
11. April 2018 um 10:30]
Hallo,
ich bin im Raketenmodellbaubereich ein Anfänger und denke daran, um mir auch einen 3D-Drucker für dieses Ziel anzuschaffen. Welcher ist für den Raketenmodellbau am besten geeignet? Was könnt ihr mir empfehlen? Vielen Dank im Voraus. mfG |
|
Tom
Grand Master of Rocketry
Registriert seit: Aug 2000 Wohnort: Neustadt Verein: T2 , SOL-1 Beiträge: 5257 Status: Offline |
Beitrag 7642576
[
11. April 2018 um 11:15]
Moin zusammen,
ich warte geduldig auf meinen Drucker vom Josef aus CZ... In der Zwischenzeit suche ich nach verlässlichen Bezugsquellen für qualitativ hochwertiges Filament. Vor allem suche ich ein sehr gut durchsichtiges Material um Positionslichter für meine Helis zu drucken, die dann mit einer LED bestückt werden. Wo kauft ihr ein ? Grüße Tom |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Offline |
Beitrag 7642577
[
11. April 2018 um 11:31]
Zitat: Hallo Forve, wenn Du hohe Teile ausdrucken möchtest bietet sich neben dem originalen Ultimaker extendet auch dieser Drucker an : JennyPrinter Das Vorgängermodel steht bei einem Freund im Keller. Ist praktisch ein UM Clone. Aber gut gemacht und viel günstiger. Ich selbst drucke mit einem Vertex K8400, der läuft auch super ist aber stark modifiziert und vom Druckraum wesentlich kleiner. Gruß Ralf Gruß Ralf #Don’t Look Up |
