Vielleicht lässt Du einfach die Sache mit den graphischen Formeln und schreibst den Kram "normal" hin. Ist nämlich viel Aufwand für wenig (bzw. den falschen) Effekt.
Wenn alles fertig ist, kannst Du es ja noch mal "schön" machen.

Die Mischung mit dem besten Isp ist auch nicht 6:1, sondern in der Gegend von 4,9:1 (bei 20Bar)

4,9:1: 2240.65 m/s
http://www2.maltemedia.de/cpropep/cpropep.p3p?w1=1&p1=124&w2=4.9&p2=238&w3=&p3=0&w4=&p4=0&cp=20

6:1: 2212.97 m/s
http://www2.maltemedia.de/cpropep/cpropep.p3p?w1=1&p1=124&w2=6&p2=238&w3=&p3=0&w4=&p4=0&cp=20

Grüße
Malte

Geändert von hybrid am 18. April 2007 um 14:57

Blackpuma

Epoxy-Meister

Blackpuma

Registriert seit: Jul 2006

Wohnort: Graz

Verein:

Beiträge: 374

Status: Offline

Beitrag 118134 [Alter Beitrag18. April 2007 um 22:14]

[Melden] Profil von Blackpuma anzeigen    Blackpuma eine private Nachricht schicken   Besuche Blackpuma's Homepage    Mehr Beiträge von Blackpuma finden

Hallo Leute!

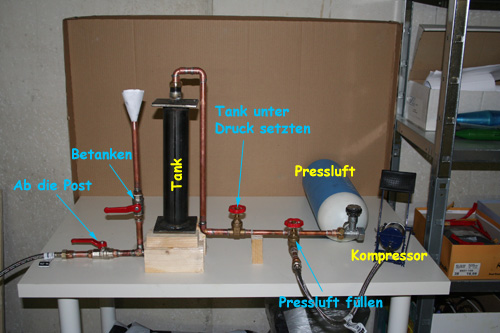

Habe heute bei meinem Testaufbau weitergebastelt. Hier mal ein Foto:




Habe eine Frage dazu. Ich habe einen Druck von 15 Bar in der Pressluftflasche. Wenn ich eine Einspritzplatte herstelle, die dann "hinstelle" und Wasser oder Alkohol duchleite, dann ist der Druckunterschied ja ca. 14 Bar. Kann ich so die Einspritzplatte testen wie es sich dann in der Brennkammer verhält wenn ich in der Brennkammer 20 Bar habe und gefördert wird mit 35 Bar? (Nur eine Testannahme)

Was passiert wenn der Druck erhöht wird? Bekomme ich dann kleinere Tröpfchen oder wird daraus ein einziger Strahl?

Einmal Weltraum und zurück!

http://www.modellraketen.at
http://wiki.modellraketen.at
Neil

99.9% harmless nerd


Administrator

Neil

Registriert seit: Aug 2000

Wohnort: Delft

Verein: SOLARIS

Beiträge: 7776

Status: Offline

Beitrag 118137 [Alter Beitrag18. April 2007 um 22:33]

[Melden] Profil von Neil anzeigen    Neil eine private Nachricht schicken   Neil besitzt keine Homepage    Mehr Beiträge von Neil finden

Hi,

die Dichte der Gase ist anders. Das sollte einen Einfluß auf die Tröpfchen haben.

Gruß

Neil

Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.


Blackpuma

Epoxy-Meister

Blackpuma

Registriert seit: Jul 2006

Wohnort: Graz

Verein:

Beiträge: 374

Status: Offline

Beitrag 118139 [Alter Beitrag18. April 2007 um 22:58]

[Melden] Profil von Blackpuma anzeigen    Blackpuma eine private Nachricht schicken   Besuche Blackpuma's Homepage    Mehr Beiträge von Blackpuma finden

Ja einfluss schon aber in welche Richtung.

Einmal Weltraum und zurück!

http://www.modellraketen.at
http://wiki.modellraketen.at
Krach-Bumm

Anzündhilfe

Registriert seit: Mai 2007

Wohnort:

Verein:

Beiträge: 5

Status: Offline

Beitrag 119518 [Alter Beitrag10. Mai 2007 um 23:23]

[Melden] Profil von Krach-Bumm anzeigen    Krach-Bumm eine private Nachricht schicken   Krach-Bumm besitzt keine Homepage    Mehr Beiträge von Krach-Bumm finden

Hallo Blackpuma, auch wenn ich neu hier bin so habe ich doch einen Tip wie du zu den Druck auch ohne einen teueren Kompressor in deinen Prüfstand kriegst. Besorge dir einen alten Kühlschrank von einem Entsorger oder wenn es bei dir so was wie Sperrmüllabfuhr gib, von der Straße. Das ist kein Witz. Bau den Kompressor (denke an das Kühlgas) aus, der bring zwar nicht viele Liter aber dafür odentlich Druck. So 20 bis 30 Bar sind schon drinn. Je älter der Kühlschrank ist, um so stärker waren die Kompressoren. Da hat mann nocht nicht so auf den Stromverbrauch geachtet wie heute. Das dicke Rohr ist die Saugseite an der du einen kleine Filter anbringen solltest und das dünne Rohr das zu dem Rohrgitter auf der Rückseite geht ist die Druckseite. Im Kompressor ist Öl, pass auf das es nicht ausläuft sonst ist er bald hin. Beim E-Anschluß mußt du den Termostat (das Kabel das im Schrank verschwindet) kurzschließen damit der Kompressor immer läuft. Wenn du von Strom wenig Ahnung hast, lass dir helfen, Strom ist gefährlich wie du weisst. Ich habe mit so einen Kompressor schon über 28 bar gedückt weil ich wissen wollte was ne Spaydose als Druckbehälter aushält. Diese eben 28 Bar, dann gabs nen lauten Knall. Natürlich hab ich es hinter einer stabilen Wand ausprobiert damit mir das Ding nicht um die Ohren flog. Ich hoffe das ich dir mit dem Tip geholfen habe. Mfg Krach-Bumm
Blackpuma

Epoxy-Meister

Blackpuma

Registriert seit: Jul 2006

Wohnort: Graz

Verein:

Beiträge: 374

Status: Offline

Beitrag 122120 [Alter Beitrag31. Mai 2007 um 23:02]

[Melden] Profil von Blackpuma anzeigen    Blackpuma eine private Nachricht schicken   Besuche Blackpuma's Homepage    Mehr Beiträge von Blackpuma finden

Hallo!

Ich hab mal meine Einspritzplatte Version 1 getestet! Ganz unten findet ihr das Video dazu. Bilder folgen noch.

Video

Danke für den Tip mit dem Kühlschrankkompressor. Das ist mir ein Wenig zu viel Arbeit. Ich habe zum Glück 3 Sauerstoffflaschen. Die werde ich mir bei einem Tauchgeschäft füllen lassen.

LG
Blackpuma

Einmal Weltraum und zurück!

http://www.modellraketen.at
http://wiki.modellraketen.at
Neil

99.9% harmless nerd


Administrator

Neil

Registriert seit: Aug 2000

Wohnort: Delft

Verein: SOLARIS

Beiträge: 7776

Status: Offline

Beitrag 122140 [Alter Beitrag01. Juni 2007 um 08:01]

[Melden] Profil von Neil anzeigen    Neil eine private Nachricht schicken   Neil besitzt keine Homepage    Mehr Beiträge von Neil finden

Hi,

bei was für einen Druck hast du den Test gemacht? Eine Detailaufnahme wo man die Tröpfchen sehen könnte wäre toll cool , aber wohl etwas schwer zu machen. Evtl. mit sehr kurzer Belichtungszeit. vor schwarzem Hintergrund mit Licht von der Seite. So wie die Tröpfchen aber vom Wind weg getragen werden, scheinen die schon recht klein zu sein. Hast du den quadratischen Vollkegel genommen als fertig Teil oder selbst gebaut?

Gruß

Neil

Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.


Blackpuma

Epoxy-Meister

Blackpuma

Registriert seit: Jul 2006

Wohnort: Graz

Verein:

Beiträge: 374

Status: Offline

Beitrag 122141 [Alter Beitrag01. Juni 2007 um 08:12]

[Melden] Profil von Blackpuma anzeigen    Blackpuma eine private Nachricht schicken   Besuche Blackpuma's Homepage    Mehr Beiträge von Blackpuma finden

Die Tropfen waren Recht fein. Bin daneben gestanden und war so ein richtig feiner Nebel. Mal sehen ob ich mit meinem Kamera ein Foto zustande Bringe.

Der Druck mit dem ich das gestestet habe waren gerade mal 6 Bar. Hatte nicht mehr zur Verfügung.

Habe die "Düsen" selber gemacht. Hab ich mir abgeschaut.
Hier ein Bild:

Das Bild ist nicht von meiner Einspritzplatte aber funktioniert so: 2 Strahlen treffen aufeinander welche sich dann zerstäuben. Bei meiner Platte sind 4 solcher "Düsen" drauf. Das Loch hat 1mm Durchmesser. Ich möchte dabei auf 0,8 oder noch kleiner runter.

LG
Blackpuma

Einmal Weltraum und zurück!

http://www.modellraketen.at
http://wiki.modellraketen.at
Neil

99.9% harmless nerd


Administrator

Neil

Registriert seit: Aug 2000

Wohnort: Delft

Verein: SOLARIS

Beiträge: 7776

Status: Offline

Beitrag 122146 [Alter Beitrag01. Juni 2007 um 10:09]

[Melden] Profil von Neil anzeigen    Neil eine private Nachricht schicken   Neil besitzt keine Homepage    Mehr Beiträge von Neil finden

Hi,

so in etwa habe ich mir das auch gedacht. Zwei Strahlen zerstäuben sich gegenseitig. Womit hast du denn das gemacht, das sich die Strahlen genau getroffen haben?
Bei dem Druck mit dem du testest, würde ich mal den wählen, den du nachher als Einspritzdruck hast. Also Tandkruck - Brennkammerdruck. Der ist, wenn ich meinen Berechnungen trauen darf, erstaunlich niedrig.
Ich gehe mal daher davon aus, das du deinen Testergebnis durchaus verschieben kannst. Also 6 bar bei 1 bar Umgebungsdruck sollte genauso sein wie 36 bar bei 31 bar Kammerdruck.
Hast du bei dem test auch mal gemessen was du da an Massedurchsatz hattest?

Gruß

Neil

Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.


Blackpuma

Epoxy-Meister

Blackpuma

Registriert seit: Jul 2006

Wohnort: Graz

Verein:

Beiträge: 374

Status: Offline

Beitrag 122147 [Alter Beitrag01. Juni 2007 um 10:26]

[Melden] Profil von Blackpuma anzeigen    Blackpuma eine private Nachricht schicken   Besuche Blackpuma's Homepage    Mehr Beiträge von Blackpuma finden

Damit ich mir häherem Druck testen kann muss ich meine Sauerstoffflaschen auffüllen lassen.

Wenn ich 30 Bar Kammerdruck habe und mit N2O Fördere (Dampfdruck bei 20° 51 Bar) hab ich einen ca. Einspritzdruck von 21Bar? (je nach Aussentemp)

Ist gleich viel einfacher wenn ich nur 21 Bar brauche.

Ich habe den Massedurchsatz noch nicht gemessen. Ich habe schon mal nach Durchflusssensoren gesucht aber noch nichts brauchbares gefunden.
Ich muss mal das ding in einen Kübel halten und dann schaun wieviel da raus kommt.

Hab es nur grob berechnet. Der Tank hat ein Fassungsvermögen von ca 0,572 Litern. Nach 10 Sekunden war dieser leer. Also 0,057 Liter pro Sekunde.
