Wenn man auf die schmale Seite haut passiert normalerweise gar nichts, egal ob das so geklebt ist wie von Roman, von Dir oder von Bobito.

Wenn Du allerdings auf die breite Seite haust, also so dass die Flosse am schwächsten ist, wird sie bei Roman und Dir fast gleichschnell brechen, nur bei Bobitos Schäftung wird das Teil ungefähr genauso halten wie ne Vollholzflosse.

Oliver
bobito

RMB Grafiker

bobito

Registriert seit: Jul 2001

Wohnort: Iserlohn-Letmathe

Verein: ADAC (Gold)

Beiträge: 2305

Status: Offline

Beitrag 61504 [Alter Beitrag23. November 2004 um 11:24]

[Melden] Profil von bobito anzeigen    bobito eine private Nachricht schicken   Besuche bobito's Homepage    Mehr Beiträge von bobito finden

Habs gestern abend noch mal nachgelesen. Gängige Schäftlängen sind das 10fache und das 15fache der Materialdicke.


3 mm Sperrholz ergibt also mindestens (!) 30 mm Schäftlänge besser sind meinem Empfinden nach 45 mm


Ach ja, beim Schleifen sollte man natürlich die (wenn auch geringe) Aufdickung durch den Kleber berücksichtigen. Am besten mal an Abfallmaterial probieren, um einen PixDaumen Richtwert zu bekommen.

Sonst gibts Stufen


Huba
Boris

Schrecklich diese Umweltverschmutzung:
Gestern eine Dose Sardinen aufgemacht, alles voller Öl, alle Fische tot!
Sly

Epoxy-Meister

Registriert seit: Nov 2003

Wohnort: Sachsen

Verein: ---------------

Beiträge: 235

Status: Offline

Beitrag 61506 [Alter Beitrag23. November 2004 um 11:37]

[Melden] Profil von Sly anzeigen    Sly eine private Nachricht schicken   Sly besitzt keine Homepage    Mehr Beiträge von Sly finden

Erstens:
Schäften bei diesen Flossen ist Unsinn, jeder Baumarkt hat Sperrholz in der Grösse in der Restekiste-für ein paar Cent.
Zweitens: Balsa reicht (mit Glas) meiner Meinung nach vollkommen aus, aber bitte: nicht das hochbelastete Innenteil und die Aussenteile aus schwerem Sperrholz!
Drittens: Roman, die Faserrichtung gehört parallel zur Flossenvorderkante.

Viertens: es gibt Balsa durchaus breiter als 100mm, zum Beispiel hier .
Wenn ich mich recht entsinne, bis 200mm, grösseres auf Nachfrage.

Und, haben auch schon einige gesagt, Roman, wenn du erst überlegst, und dann baust, sparst du dir gelegentlich doppelte Arbeit.wink
Mach die Flossen alle neu, und mach sie aus Balsa-wenn du ob der Festigkeit skeptisch bist, besorg dir hartes Balsa, und wenn du dem auch nich traust, mach dir Balsasperrholz, dreilagig hält das eine Menge aus, ist weder schwierig selberzumachen, noch schwer, aber stabil. smile
Und, was die meisten anderen auch sagten, bei der Gelegenheit gleich TTW.
Nettes Modell, übrigens, die von den Gates-Brothers ist ja niedlich.big grin


________
Grüssle, Sly

Brzelinski

Überflieger

Registriert seit: Okt 2000

Wohnort:

Verein:

Beiträge: 1616

Status: Offline

Beitrag 61507 [Alter Beitrag23. November 2004 um 11:43]

[Melden] Profil von Brzelinski anzeigen    Brzelinski eine private Nachricht schicken   Besuche Brzelinski's Homepage    Mehr Beiträge von Brzelinski finden

.
Juerg

SP-Schnüffler

Juerg

Registriert seit: Jan 2001

Wohnort: 8102 Oberengstringen, CH

Verein: ARGOS

Beiträge: 951

Status: Offline

Beitrag 61529 [Alter Beitrag23. November 2004 um 15:13]

[Melden] Profil von Juerg anzeigen    Juerg eine private Nachricht schicken   Besuche Juerg's Homepage    Mehr Beiträge von Juerg finden

Mir scheint hier haben einige den von mir vorgeschlagenen Aufbau der Flüsse aus Balsa, Sperrholz und Glas überhaupt nicht verstanden, darum hier ein paar Anmerkungen:

- Der Balsakern ist überhaupt nicht lasttragend sondern sorgt wie ein Styrokern primär für Abstand zwischen den beiden Laminatschichten

- Die Laminatschichten sorgen für die Festigkeit, darum müssen sie eine gewisse Stärke (vorgeschlagen habe ich über den feuchten Daumen gepeilt etwa 0.4mm pro Seite) haben

- Die Kopplung der beiden Laminatschichten bestimmt die Steiffigkeit der Flosse. Durch die Verwendung von Sperrholz "Randbögen" verbessert sich zum einen diese Kopplung massiv, zum anderen wird die Flosse an der Kante wesentlich schlagfester! Auch sinkt die Neigung zum Delaminieren gewaltig.

Eine so gebaute Flosse ist problemlos in gewissen Grenzen HPR tauglich, bei massiv kleinerem Gewicht.
Wenn die Balsa-Faserrichtung senkrecht zur Flugrichtung wäre, so wäre eine solche Flosse sogar hochfest!

Gruss

Jürg
Roman

Archiv-Moderator

Roman

Registriert seit: Feb 2001

Wohnort:

Verein: Ramog

Beiträge: 1972

Status: Offline

Beitrag 61744 [Alter Beitrag25. November 2004 um 16:47]

[Melden] Profil von Roman anzeigen    Roman eine private Nachricht schicken   Roman besitzt keine Homepage    Mehr Beiträge von Roman finden

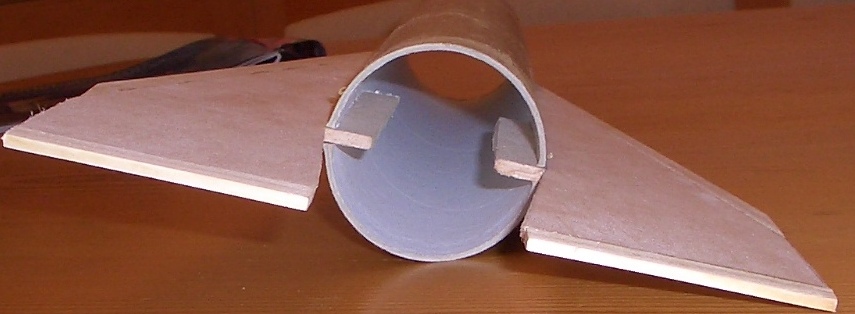

so, hab die flossen jetzt aus 4mm balsa gemacht(damit is die dicke auch mehr scale....), außen habe ich für die stoßfestigkeit(wg. landung transport etc) 3*10mm Kifernleisten angebracht, die maserun ist parallel zu flossenvorderkante, und die flossen gehen auf 10cm länge ins rohr hinein

mfg roman

Folgende Datei wurde angehängt:


'Technisch gesehen hat alles funktioniert!'
-Ich (oft kopiert)
Roman

Archiv-Moderator

Roman

Registriert seit: Feb 2001

Wohnort:

Verein: Ramog

Beiträge: 1972

Status: Offline

Beitrag 61745 [Alter Beitrag25. November 2004 um 16:49]

[Melden] Profil von Roman anzeigen    Roman eine private Nachricht schicken   Roman besitzt keine Homepage    Mehr Beiträge von Roman finden

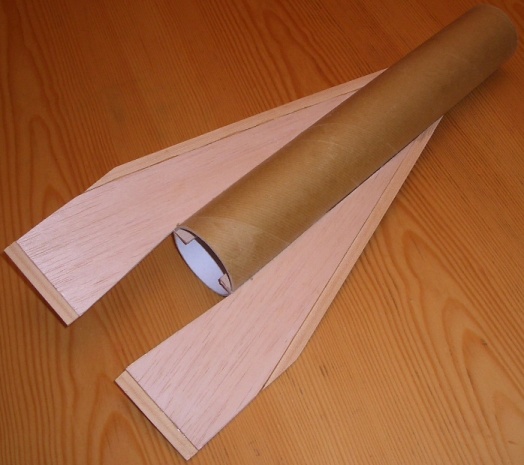

.tinysmile

Folgende Datei wurde angehängt:


'Technisch gesehen hat alles funktioniert!'
-Ich (oft kopiert)
Andi Wirth

Überflieger

Andi Wirth

Registriert seit: Nov 2002

Wohnort: Winterthur/CH

Verein: ARGOS, TRA, MGSU

Beiträge: 1262

Status: Offline

Beitrag 61753 [Alter Beitrag25. November 2004 um 17:17]

[Melden] Profil von Andi Wirth anzeigen    Andi Wirth eine private Nachricht schicken   Besuche Andi Wirth's Homepage    Mehr Beiträge von Andi Wirth finden

Zitat:
Original geschrieben von Roman
und die flossen gehen auf 10cm länge ins rohr hinein


Sieht viel besser aus! Ich nehme an, die Fintabs stossen auf das Motorrohr, dann kannst du dort vermuffen und hast einen sehr guten Schuth gegen das Abknicken.
Die Kieferleiste am Flossenende liegt quer zur Faserrichtung des Balsas. Damit hast du einen Schutz gegen Verzug beim Finish und sorgst für eine kleinere Flatterneigung.

Jetzt noch eine dünne Schicht Glas drauf (49g/m^2), dann ist die Sache perfekt!

Gruss

Andi

Lebenserfahrung ist die Summe der Fehler, die zu machen sich kein anderer gefunden hat. (Jules Romains)
Roman

Archiv-Moderator

Roman

Registriert seit: Feb 2001

Wohnort:

Verein: Ramog

Beiträge: 1972

Status: Offline

Beitrag 61756 [Alter Beitrag25. November 2004 um 17:28]

[Melden] Profil von Roman anzeigen    Roman eine private Nachricht schicken   Roman besitzt keine Homepage    Mehr Beiträge von Roman finden

Zitat:
Original geschrieben von Andi Wirth

Sieht viel besser aus! Ich nehme an, die Fintabs stossen auf das Motorrohr, dann kannst du dort vermuffen und hast einen sehr guten Schuth gegen das Abknicken.
Die Kieferleiste am Flossenende liegt quer zur Faserrichtung des Balsas. Damit hast du einen Schutz gegen Verzug beim Finish und sorgst für eine kleinere Flatterneigung.

Jetzt noch eine dünne Schicht Glas drauf (49g/m^2), dann ist die Sache perfekt!

Gruss

Andi




fehlen nurnoch die äußeren flossen...

ich könnte die rak teoretisch in den näxten tagen(ist ja nicht viel zu bauen, und ich hab ja die zeit *g*) fertigstellen(bis auf finish), muss aber bis anfang dezember warten *pleitesei*

'Technisch gesehen hat alles funktioniert!'
-Ich (oft kopiert)
Roman

Archiv-Moderator

Roman

Registriert seit: Feb 2001

Wohnort:

Verein: Ramog

Beiträge: 1972

Status: Offline

Beitrag 61763 [Alter Beitrag25. November 2004 um 19:40]

[Melden] Profil von Roman anzeigen    Roman eine private Nachricht schicken   Roman besitzt keine Homepage    Mehr Beiträge von Roman finden

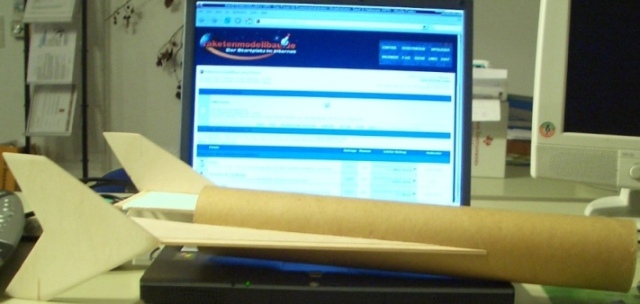

die äußeren flossen sin nun auch dran!!!tinysmile
