ich kann dazu nur folgendes sagen:

Technische Veränderungen zur Verbesserung dieses Produktes bleiben jederzeit vorbehalten fg


VG
Michael




Aus jedem Versuch wird man etwas mehr kluch!?
Andreas B.

Grand Master of Rocketry

Andreas B.

Registriert seit: Nov 2002

Wohnort: Freistaat Sachsen

Verein: AGM (P2,L2) TRA#9711

Beiträge: 5248

Status: Offline

Beitrag 7645951 [Alter Beitrag20. Januar 2020 um 17:35]

[Melden] Profil von Andreas B. anzeigen    Andreas B. eine private Nachricht schicken   Besuche Andreas B.'s Homepage    Mehr Beiträge von Andreas B. finden

He Oliver,

tolles Projekt wink !

Mich würde mal besonders die Herstellung der genialen Spitze interessieren, hast du da vielleicht mal
noch ein paar Detailfotos ?

Andreas

Nicht quatschen, machen ;-)!

http://www.megacluster.de
Oliver Arend

Administrator


Administrator

Oliver Arend

Registriert seit: Aug 2000

Wohnort: Great Falls, VA, USA

Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR

Beiträge: 8351

Status: Offline

Beitrag 7645956 [Alter Beitrag20. Januar 2020 um 19:30]

[Melden] Profil von Oliver Arend anzeigen    Oliver Arend eine private Nachricht schicken   Oliver Arend besitzt keine Homepage    Mehr Beiträge von Oliver Arend finden

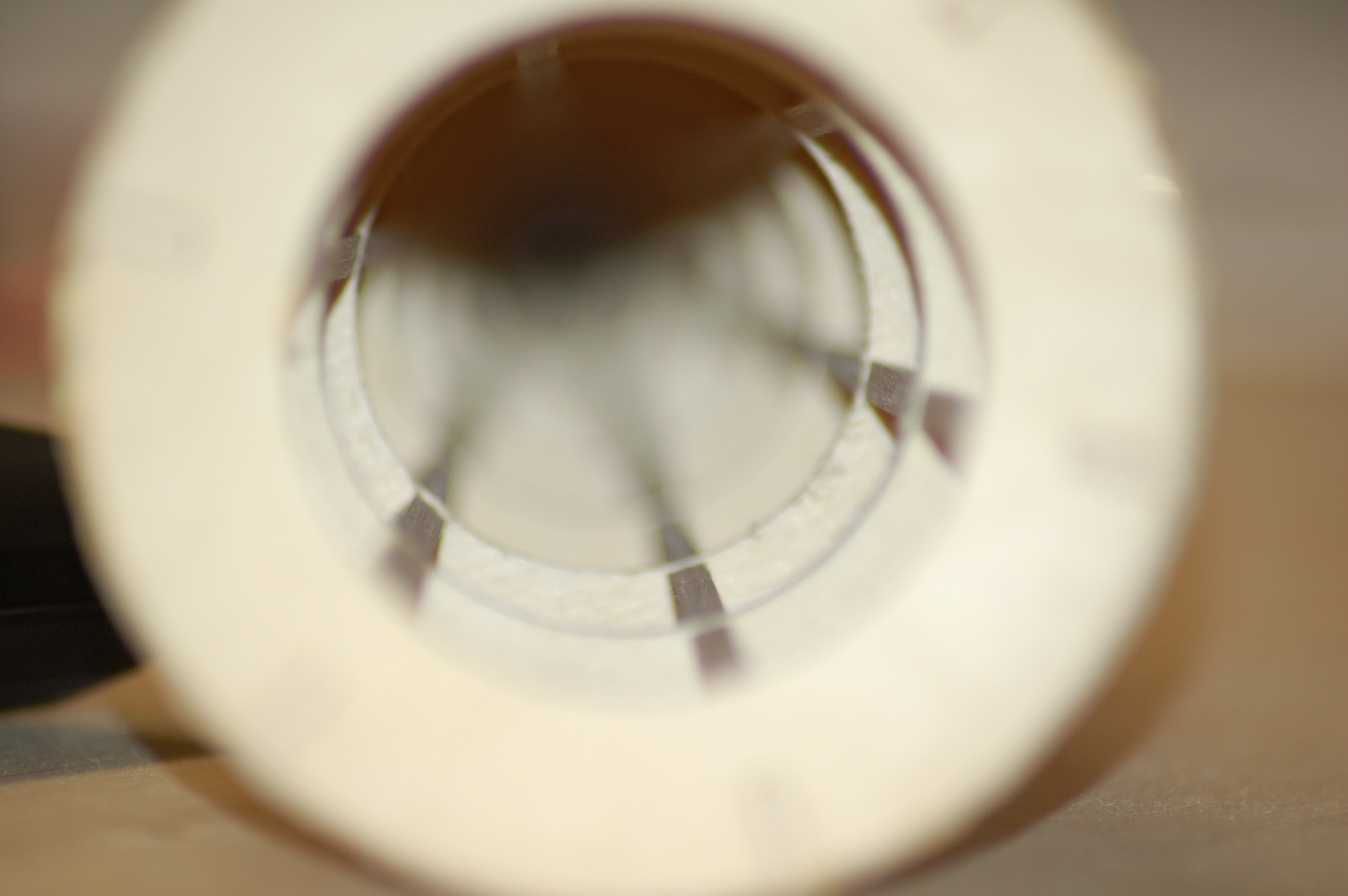

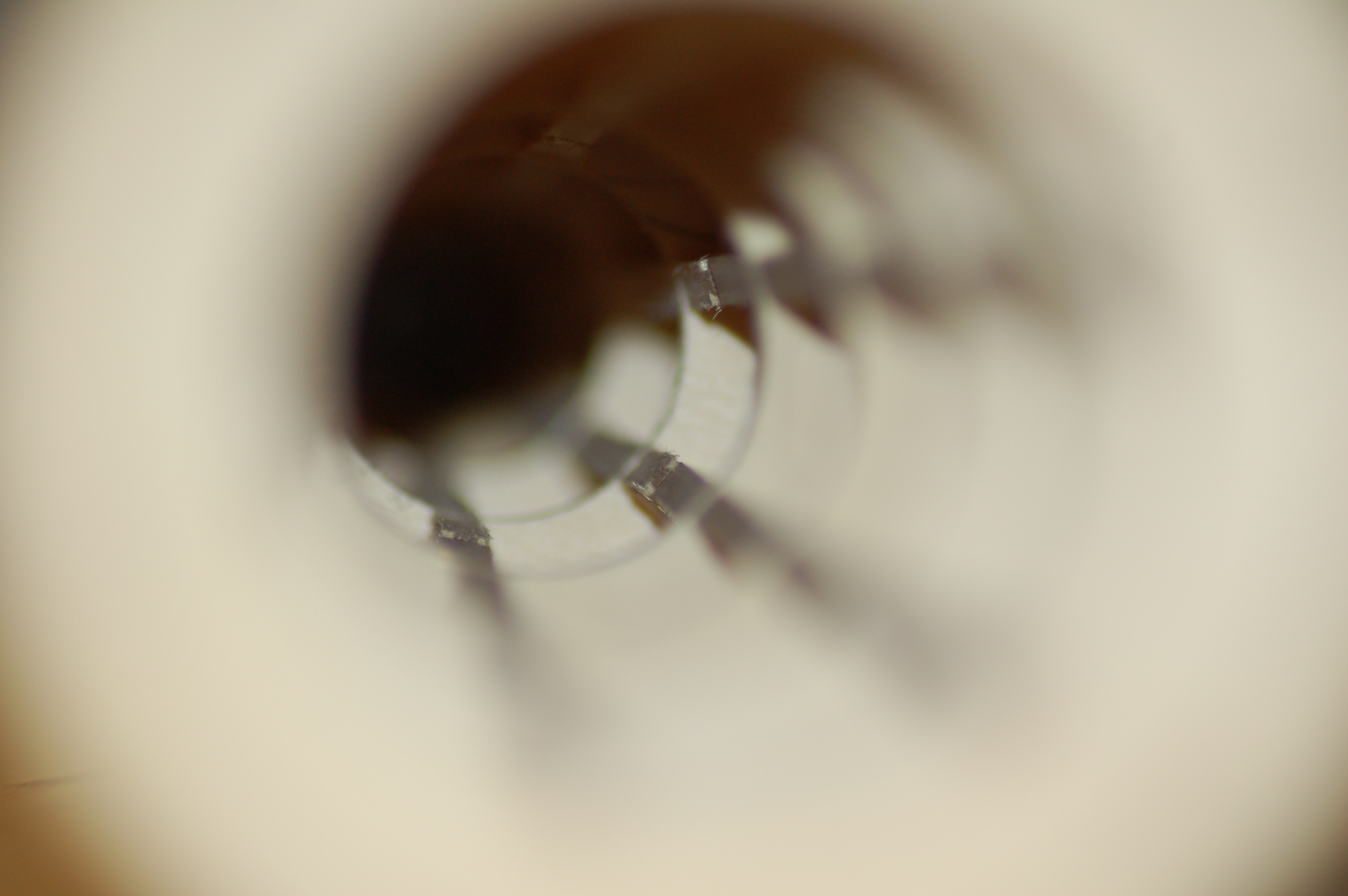

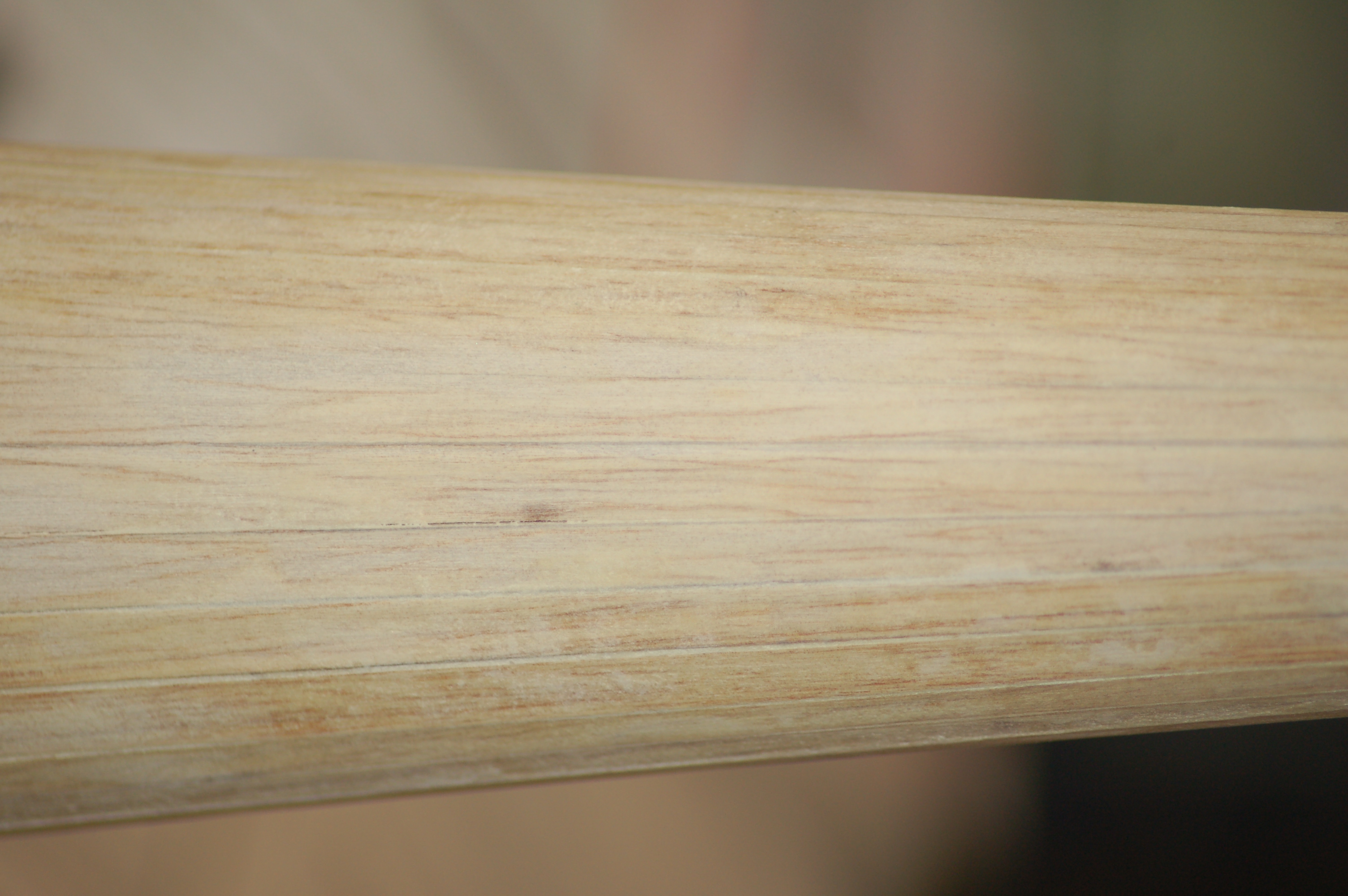

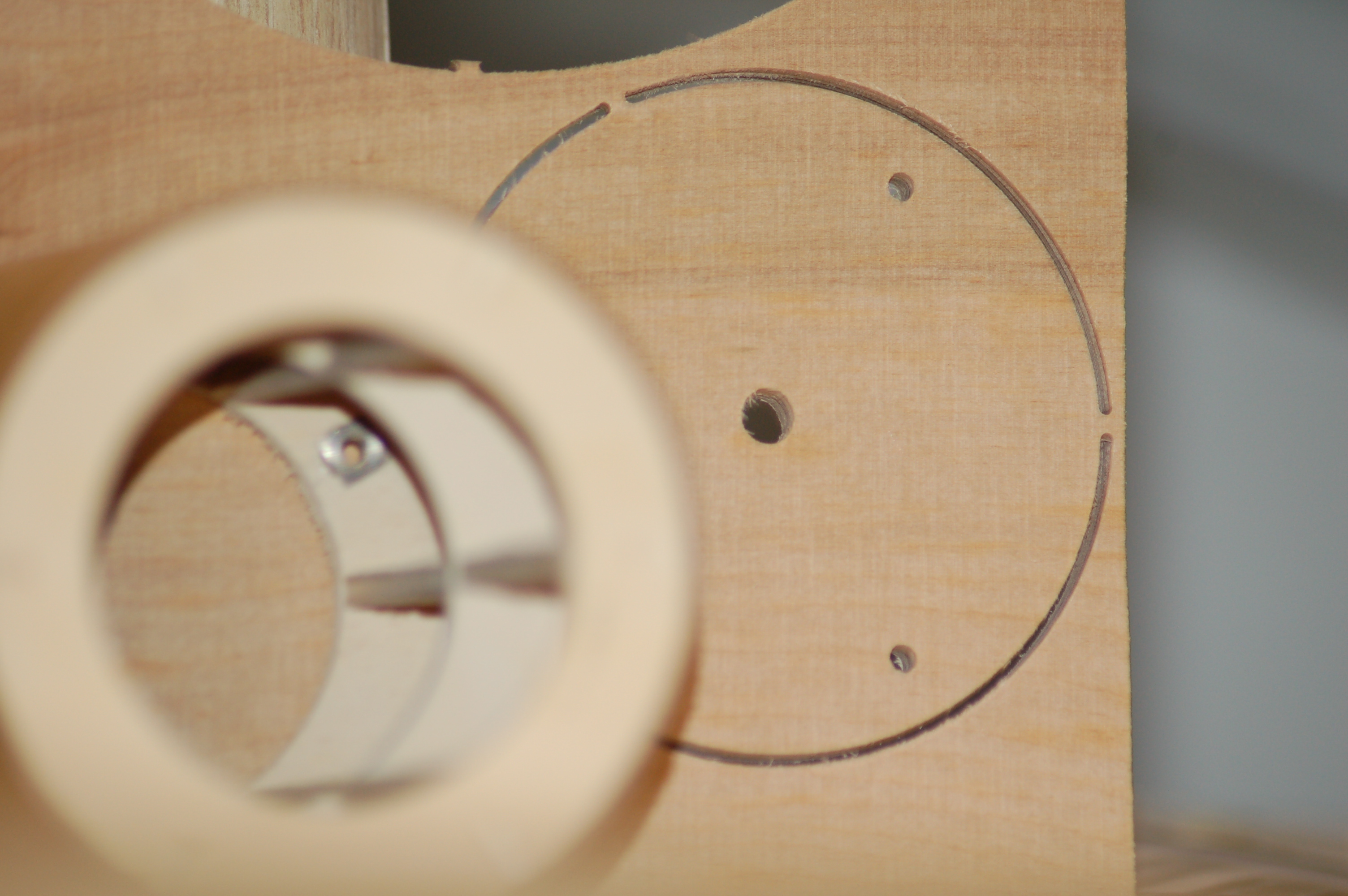

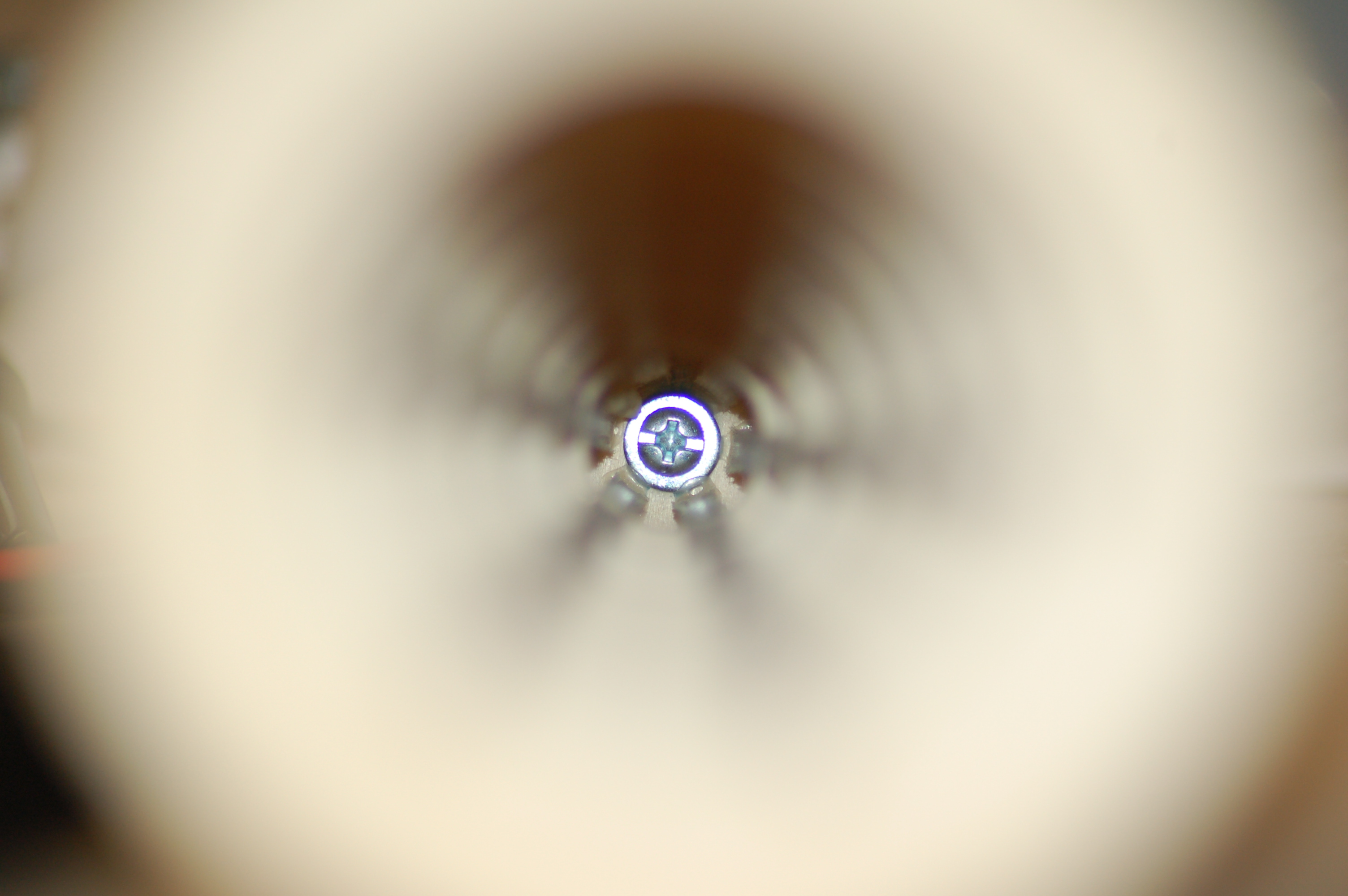

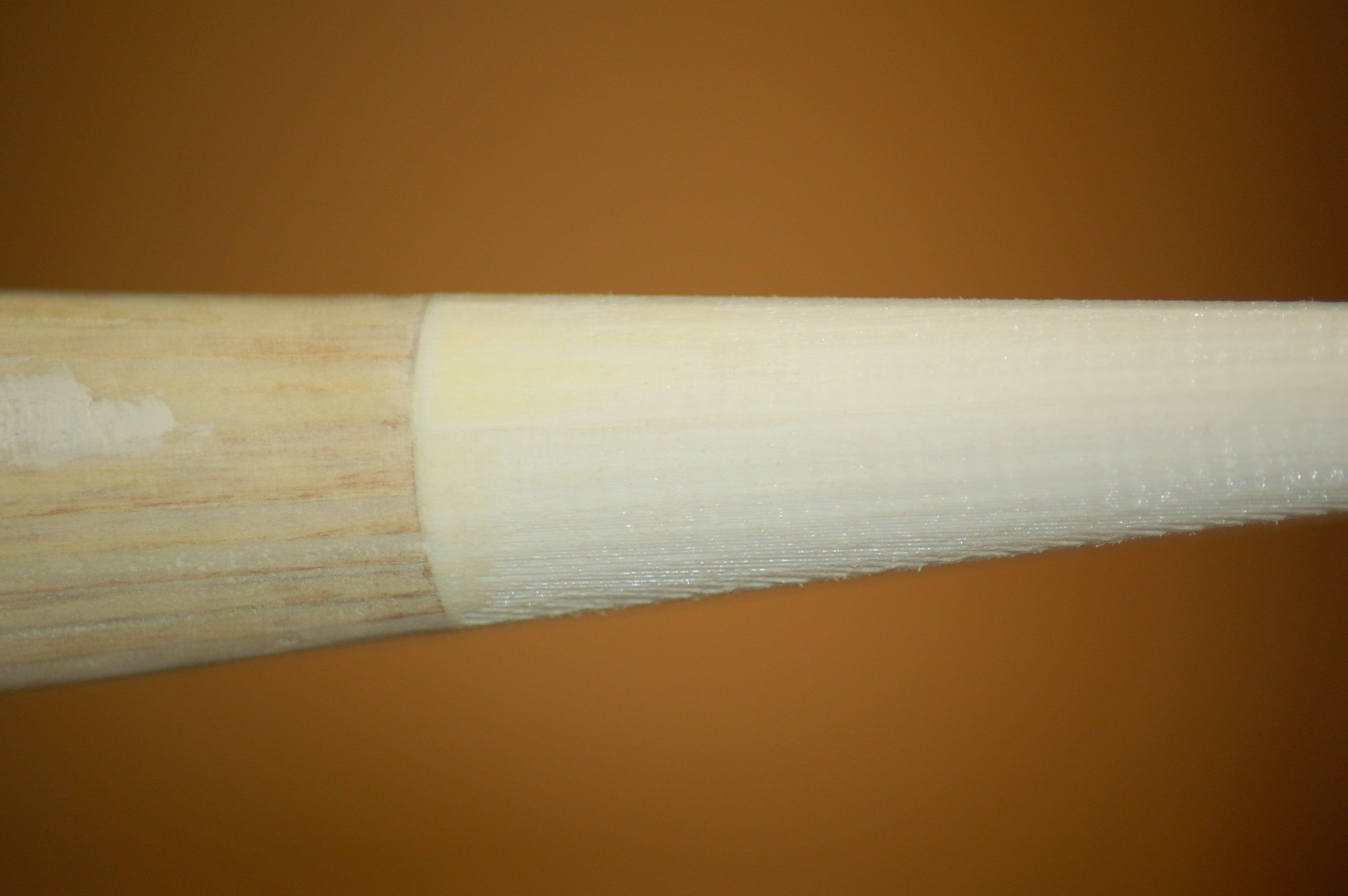

Dafür musste ich das Makroobjektiv rauskramen, der Tiefenunschärfeeffekt ist für diesen Anwendungsfall etwas extrem ... ich habe keine Fotos vom Bau, aber man erkennt vllt. etwas mehr. Bei Gelegenheit kann ich noch Screenshots vom CAD-Modell zeigen, das ist vllt. etwas aussagekräftiger.








Oliver
Oliver Arend

Administrator


Administrator

Oliver Arend

Registriert seit: Aug 2000

Wohnort: Great Falls, VA, USA

Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR

Beiträge: 8351

Status: Offline

Beitrag 7645959 [Alter Beitrag21. Januar 2020 um 18:26]

[Melden] Profil von Oliver Arend anzeigen    Oliver Arend eine private Nachricht schicken   Oliver Arend besitzt keine Homepage    Mehr Beiträge von Oliver Arend finden

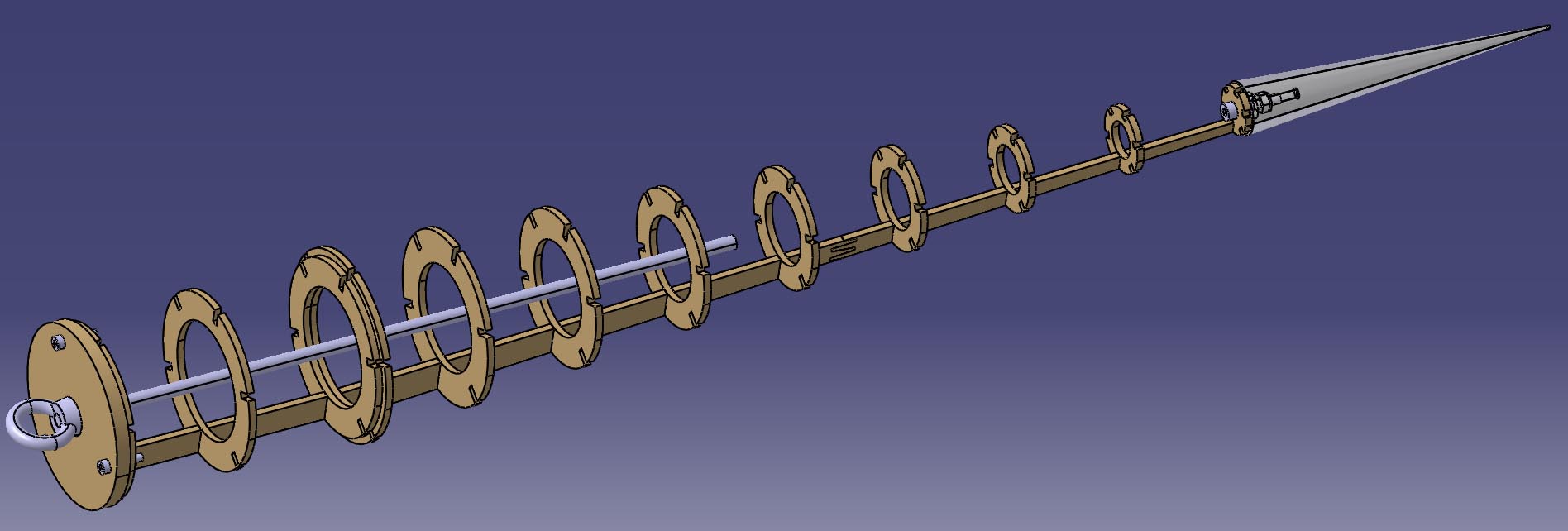

Dieser Screenshot ist vielleicht etwas aufschlussreicher.
Links ist der 6-mm-Spant zu sehen, der mit drei M3-Schrauben am dünnen Spant im Kuppler befestigt wird. Mit einer Ringmutter wird hier auch die Gewindestange angebracht.
Der kegelförmige Teil ist getrennt vom zylindrischen. Man sieht auch den »geschäfteten« Übergang im Stringer, da meine Fräse nur knapp 30 cm lange Teile bearbeiten kann. Ganz vorne sind die zwei gedruckten Hälften der Spitze sowie die Schraube und Mutter zur Befestigung zu erkennen.



Oliver

Geändert von Oliver Arend am 21. Januar 2020 um 18:27

Andreas B.

Grand Master of Rocketry

Andreas B.

Registriert seit: Nov 2002

Wohnort: Freistaat Sachsen

Verein: AGM (P2,L2) TRA#9711

Beiträge: 5248

Status: Offline

Beitrag 7645962 [Alter Beitrag21. Januar 2020 um 20:52]

[Melden] Profil von Andreas B. anzeigen    Andreas B. eine private Nachricht schicken   Besuche Andreas B.'s Homepage    Mehr Beiträge von Andreas B. finden

Zitat:
Original geschrieben von Oliver Arend

Dieser Screenshot ist vielleicht etwas aufschlussreicher.


Oliver




Wow,smile !
Ganz schön aufwendig aber tolles Ergebnis wink !

Andreas

Nicht quatschen, machen ;-)!

http://www.megacluster.de
RalfB

Grand Master of Rocketry


Moderator

RalfB

Registriert seit: Apr 2004

Wohnort:

Verein: AGM, Tripoli L2

Beiträge: 2808

Status: Offline

Beitrag 7645963 [Alter Beitrag21. Januar 2020 um 22:25]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden

Hallo Oliver,
saubere Arbeit, respekt.
Um die Portalfräse beneide ich Dich.

Gruß Ralf

#Don’t Look Up
Oliver Arend

Administrator


Administrator

Oliver Arend

Registriert seit: Aug 2000

Wohnort: Great Falls, VA, USA

Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR

Beiträge: 8351

Status: Offline

Beitrag 7645964 [Alter Beitrag22. Januar 2020 um 08:14]

[Melden] Profil von Oliver Arend anzeigen    Oliver Arend eine private Nachricht schicken   Oliver Arend besitzt keine Homepage    Mehr Beiträge von Oliver Arend finden

> Um die Portalfräse beneide ich Dich.

Ja, so eine Fräse ist schon was feines. Ist aber »nur« eine Stepcraft D300, das liegt auch im Rahmen Deiner Möglichkeiten ;-) Einen halben Meter Tisch/Werkbank wirst Du ja noch irgendwo haben.

Oliver
RalfB

Grand Master of Rocketry


Moderator

RalfB

Registriert seit: Apr 2004

Wohnort:

Verein: AGM, Tripoli L2

Beiträge: 2808

Status: Offline

Beitrag 7645965 [Alter Beitrag22. Januar 2020 um 08:34]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden

Zitat:
Original geschrieben von Oliver Arend

> ..................Einen halben Meter Tisch/Werkbank wirst Du ja noch irgendwo haben.

Oliver




Irgend wo da fängt das Problem an. Was ist wichtiger eine Portalfräse oder eine kleine Drehbank?
Ich kann mich nicht entscheiden. Also bleibt der Platz erst einmal frei.

Gruß Ralf

#Don’t Look Up
Trevize

SP-Schnüffler

Registriert seit: Jan 2008

Wohnort: nahe Gö

Verein: Solaris, TRA (L1), AGM

Beiträge: 929

Status: Offline

Beitrag 7645970 [Alter Beitrag22. Januar 2020 um 21:33]

[Melden] Profil von Trevize anzeigen    Trevize eine private Nachricht schicken   Trevize besitzt keine Homepage    Mehr Beiträge von Trevize finden

Ich will den Thread nicht zerreden, deswegen zunächst: Sehr coole Spitze!

Und: Ganz klar Portalfräse. Zur Not kannste da immer eine vierte Achse dranbasteln.
Oliver Arend

Administrator


Administrator

Oliver Arend

Registriert seit: Aug 2000

Wohnort: Great Falls, VA, USA

Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR

Beiträge: 8351

Status: Offline

Beitrag 7645971 [Alter Beitrag23. Januar 2020 um 09:56]

[Melden] Profil von Oliver Arend anzeigen    Oliver Arend eine private Nachricht schicken   Oliver Arend besitzt keine Homepage    Mehr Beiträge von Oliver Arend finden

> Was ist wichtiger eine Portalfräse oder eine kleine Drehbank?
> Ich kann mich nicht entscheiden. Also bleibt der Platz erst einmal frei.

Du brauchst also einen Paternoster für Deine Maschinen ;-)

Ich habe schon eine gute (?) Idee für den Elektronik-Einschub für die »Ramjets«, die werde ich über die nächsten Tage fertig zeichnen und dann drucken.
Grundsätzliches Prinzip ist ein Fach, in das der Akku eingelegt wird, und der Simply wird dann darübergeklappt und mit einer Schraube befestigt. Das ganze Teil wird dann wie gezeigt mit einer Schraube an der Flosse befestigt. Aktivierungsschalter und 8-Pol-Buchse für die Anschlüsse würde fest in dem Einsatz verbaut.

Oliver
