Hi All,
Reinhards zweites Beispiel ist viel besser als das was ich vor Augen hatte mit dem n-kanal... Wenn ich noch eine Verbesserung anbringen darf: die Diode mit einem LM385BZ2.5 ersetzen. Ist sowas wie eine Z-Diode aber Temperaturstabilisiert und liefert 2.5 V. Viele Gruesse, Frank |
|
Reinhard
Überflieger Registriert seit: Sep 2003 Wohnort: Österreich Verein: TRA #10691, AGM Beiträge: 1186 Status: Offline |
Beitrag 61627
[
24. November 2004 um 12:28]
Hi,
Mit dem LM385 wird die Sache natürlich eleganter. Wald und Wiesen Transistor: Im Prinzip kann man jeden Transistor, der den Strom verkraftet, verwenden (IGBT<sup>*</sup> wäre aber grausam), da der OPV den Transistor entsprechend regelt. Bei bestimmten Typen (z.B. PNP, p-Kanal,..) muss man noch die Eingänge des OPV vertauschen. Wenn man ganz genau ist, muss man bei bipolaren Transistoren (NPN,PNP) noch den Basisstrom berücksichtigen (Größenordnung 1%). Am einfachsten wird sowieso der Abgleich mit einem Messinstrument sein. zusammengefasst: D1: LM385BZ2.5 R1: siehe Datenblatt LM385 (Mindeststrom) vermutlich 1k-10k R2: zumindest 5k Potentiometer, oder genau ausgerechnet laut Formel T1 und OPV: Wald und Wiese (Blick ins Datenblatt schadet aber nie) Die Qualität von von R1, T1 und des OPV hat IMHO keinen nennenswerten Einfluß auf die Genauigkeit der Schaltung. Ich hoffe die Schaltung funktioniert as designed. Reinhard *: kleine IGBTs bewegen sich im zweistelligen Ampere-Bereich |
|
Neil
99.9% harmless nerd
Registriert seit: Aug 2000 Wohnort: Delft Verein: SOLARIS Beiträge: 7776 Status: Offline |
Beitrag 61629
[
24. November 2004 um 12:44]
Hi,
recht herzlichen Dankn für die vielen Infos. Werde mich sodann an die Datenblätter begeben und etwas an der Schaltung herum spielen. Werde euch auf den laufenden halten. Gruß Neil Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu. |
|
Neil
99.9% harmless nerd
Registriert seit: Aug 2000 Wohnort: Delft Verein: SOLARIS Beiträge: 7776 Status: Offline |
Beitrag 62209
[
01. Dezember 2004 um 14:49]
Hi,
habe bei meiner Suche im Netz noch was schönes gefunden. Das ganze was wir hier besprochen haben in ein kleines Gehäuse gebacken mit nur 3 Anschlüssen dran. Das schließt man in den Strompfad einfach in Reihe ein und muss noch einen Widerstand anklemmen für die Stromgrößenbestimung. Fertig ist das ganze. Gruß Neil  Anhang: konstr_stromquelle.pdf
Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu. |
|
franksa
Drechsel-Lehrling Registriert seit: Mai 2002 Wohnort: Berlin Verein: DERA Beiträge: 96 Status: Offline |
Beitrag 62211
[
01. Dezember 2004 um 15:05]
Hi,
vielleicht habe ich ja was falsch verstanden. Ich vermute, dass ist eigentlich ein Bauteil, in dem ein n-kanal-sperrschicht FET ist. Viele Gruesse, Frank generates a current with +0.33%/°C temperature dependence. LM134-3/ LM234-3 and LM134-6/LM234-6 are specified as true temperature sensors with guaranteed initial accuracy of +/-3°C and +/-6°C, respectively. |
|
Neil
99.9% harmless nerd
Registriert seit: Aug 2000 Wohnort: Delft Verein: SOLARIS Beiträge: 7776 Status: Offline |
Beitrag 62213
[
01. Dezember 2004 um 15:25]
Hi,
ich habe das mal jetzt so aufgefaßt, das es eine Blackbox ist mit dem Reglerzeugs drin was wir hier durchgekaut haben. Solange doch ein konstanter Strom raus kommt ist doch alles OK  Gruß Neil Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu. |
|
franksa
Drechsel-Lehrling Registriert seit: Mai 2002 Wohnort: Berlin Verein: DERA Beiträge: 96 Status: Offline |
Beitrag 62214
[
01. Dezember 2004 um 15:38]
Hi,
ja ist eine Blackbox, in der wahrscheinlich nur dieser FET ist. Genauer ist das, was wir hier schon gesehen haben. Viele Gruesse, frank |
|
Stefan Wimmer
Grand Master of Rocketry
Registriert seit: Aug 2000 Wohnort: Berlin Verein: Deutsche Experimental Raketen Arbeitsgruppe (DERA) Beiträge: 2398 Status: Offline |
Beitrag 62258
[
01. Dezember 2004 um 20:52]

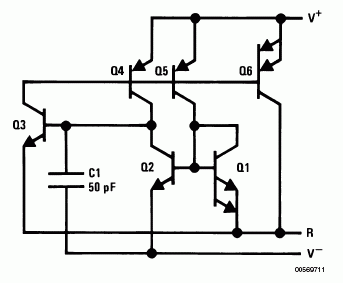

Nun ja - ein wenig mehr ist schon drin (ein FET übrigens nicht):
Folgende Datei wurde angehängt: It's the Government - it doesn't have to make sense! (B. Kaplow in r.m.r) |
|
franksa
Drechsel-Lehrling Registriert seit: Mai 2002 Wohnort: Berlin Verein: DERA Beiträge: 96 Status: Offline |
Beitrag 62260
[
01. Dezember 2004 um 21:04]
Hallo Stefan,
und was haelst Du von diesem Bauteil ? Viele Gruesse, Frank |
|
franksa
Drechsel-Lehrling Registriert seit: Mai 2002 Wohnort: Berlin Verein: DERA Beiträge: 96 Status: Offline |
Beitrag 62263
[
01. Dezember 2004 um 21:57]
Hi Neil,
