Beitrag 77207 [Alter Beitrag31. Mai 2005 um 19:51]

[Melden] Profil von Andreas H. anzeigen    Andreas H. eine private Nachricht schicken   Andreas H. besitzt keine Homepage    Mehr Beiträge von Andreas H. finden

Zitat:
Original geschrieben von Brzelinski
Ad 1) Ich habe der 1 von JP3 den Minuspol zugodnet. Man ist mir das peinlich. Winfrid hat ja zum Glück schon mit solchen Idis wie mir gerechnet.

Ad 2) Danke.

Ad 3) Es ist LCD Anschluß JP1. Hadbuch Seite 15 und 17.

Ad 4) Brauche ich doch. Muß das Kabel noch anfertigen. Auf Seite 17 ist die 1 von JP2 eigezeichnet.




Gert,

was willst Du für ein Kabel anfertigen? Hast Du nicht den Adapter mitbestellt?
Zitat aus Bedienanleitung Seite 8:
Zur Kommunikation mit dem PC ist der SALT-3R über eine Pegelwandlerbaugruppe mit einer COM Schnittstelle zu verbinden.

Gruß Andreas


Hallo M. - Du warst schneller!
Reinhard

Überflieger

Reinhard

Registriert seit: Sep 2003

Wohnort: Österreich

Verein: TRA #10691, AGM

Beiträge: 1187

Status: Offline

Beitrag 77208 [Alter Beitrag31. Mai 2005 um 19:52]

[Melden] Profil von Reinhard anzeigen    Reinhard eine private Nachricht schicken   Besuche Reinhard's Homepage    Mehr Beiträge von Reinhard finden

Hi Gert,

der Adapter von Winfried, dient nicht nur dazu, die mechanische Anpassung der Stecker vorzunehmen. In erster Linie dient er zur Umsetzung der verschiedenen Pegel der beiden seriellen Schnittstellen (0V/5V beim SALT, 10V/-10V bei RS232C). Wenn du nur die Datenleitungen von PC und SALT miteinander verbindest, wirst du die Schnittstelle nicht nutzen können, und vielleicht auch den SALT und/oder den PC beschädigen.

Bei Eigenbauadaptern musst du also unbedingt einen entsprechenden Pegelwandler (z.B. MAX232) vorsehen.

Gruß
Reinhard
Brzelinski

Überflieger

Registriert seit: Okt 2000

Wohnort:

Verein:

Beiträge: 1616

Status: Offline

Beitrag 77209 [Alter Beitrag31. Mai 2005 um 19:55]

[Melden] Profil von Brzelinski anzeigen    Brzelinski eine private Nachricht schicken   Besuche Brzelinski's Homepage    Mehr Beiträge von Brzelinski finden

Ah so. Ich hätte den gelötet. Der vom MICRO past glaube ich nicht. Muß mal nachsehen.

Danke Reinhart. Das Kabel bestelle ich gleich.
Andreas H.

Grand Master of Rocketry


Moderator

Registriert seit: Nov 2001

Wohnort:

Verein:

Beiträge: 2528

Status: Offline

Beitrag 77211 [Alter Beitrag31. Mai 2005 um 19:55]

[Melden] Profil von Andreas H. anzeigen    Andreas H. eine private Nachricht schicken   Andreas H. besitzt keine Homepage    Mehr Beiträge von Andreas H. finden

Bild:

Folgende Datei wurde angehängt:

Andreas H.

Grand Master of Rocketry


Moderator

Registriert seit: Nov 2001

Wohnort:

Verein:

Beiträge: 2528

Status: Offline

Beitrag 77213 [Alter Beitrag31. Mai 2005 um 20:06]

[Melden] Profil von Andreas H. anzeigen    Andreas H. eine private Nachricht schicken   Andreas H. besitzt keine Homepage    Mehr Beiträge von Andreas H. finden

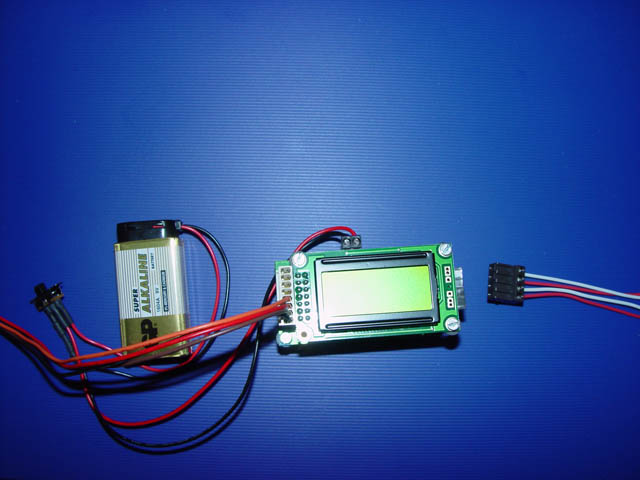

Vergiss nicht den 10 Ohm Widerstand für die Entladung des Zündkondensators (hier am Schalter ganz links im Schrumpfschlauch). Die Zünder sollten vorsichtshalber noch mit einem "Remove before flight" Stecker kurzgeschlossen werden.

Folgende Datei wurde angehängt:

Brzelinski

Überflieger

Registriert seit: Okt 2000

Wohnort:

Verein:

Beiträge: 1616

Status: Offline

Beitrag 77214 [Alter Beitrag31. Mai 2005 um 20:07]

[Melden] Profil von Brzelinski anzeigen    Brzelinski eine private Nachricht schicken   Besuche Brzelinski's Homepage    Mehr Beiträge von Brzelinski finden

Ah ja. Ist nicht zu übersehen.
Reinhard

Überflieger

Reinhard

Registriert seit: Sep 2003

Wohnort: Österreich

Verein: TRA #10691, AGM

Beiträge: 1187

Status: Offline

Beitrag 77215 [Alter Beitrag31. Mai 2005 um 20:11]

[Melden] Profil von Reinhard anzeigen    Reinhard eine private Nachricht schicken   Besuche Reinhard's Homepage    Mehr Beiträge von Reinhard finden

Hi Gert,

elektronisch gesehen machen alle Adapter das Gleiche. Insofern ist es möglich den Adapter des Micros zu verwenden, und falls notwendig, ein Zusatzkabel zu verwenden. Nur direkt mit dem PC verbinden darfst du ihn nicht.
(Vorausgesetzt alle SALT-Varianten haben die gleiche Betriebsspannung, vermutl. 5V)

Gruß
Reinhard
Andreas H.

Grand Master of Rocketry


Moderator

Registriert seit: Nov 2001

Wohnort:

Verein:

Beiträge: 2528

Status: Offline

Beitrag 77216 [Alter Beitrag31. Mai 2005 um 20:14]

[Melden] Profil von Andreas H. anzeigen    Andreas H. eine private Nachricht schicken   Andreas H. besitzt keine Homepage    Mehr Beiträge von Andreas H. finden

Zitat:
Original geschrieben von Reinhard
Hi Gert,

elektronisch gesehen machen alle Adapter das Gleiche. Insofern ist es möglich den Adapter des Micros zu verwenden, und falls notwendig, ein Zusatzkabel zu verwenden. Nur direkt mit dem PC verbinden darfst du ihn nicht.
(Vorausgesetzt alle SALT-Varianten haben die gleiche Betriebsspannung, vermutl. 5V)

Gruß
Reinhard




Das auf meinem Bild ist der Universaladapter (auch für Micro) mit Zusatzkabel!

Gruß Andreas
Andreas H.

Grand Master of Rocketry


Moderator

Registriert seit: Nov 2001

Wohnort:

Verein:

Beiträge: 2528

Status: Offline

Beitrag 77217 [Alter Beitrag31. Mai 2005 um 20:23]

[Melden] Profil von Andreas H. anzeigen    Andreas H. eine private Nachricht schicken   Andreas H. besitzt keine Homepage    Mehr Beiträge von Andreas H. finden

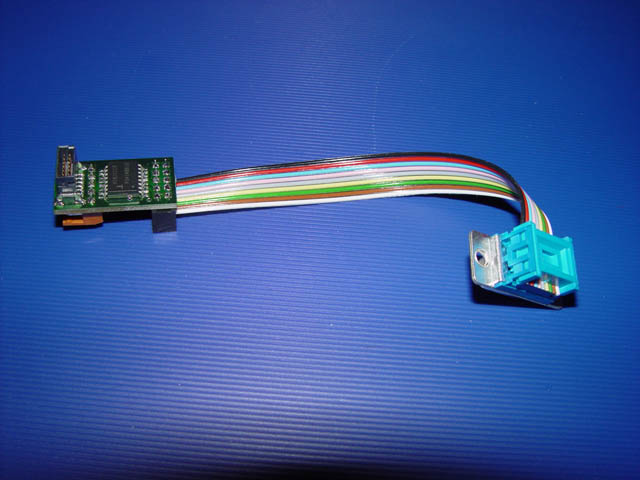

Hier ohne das Zusatzkabel:

Folgende Datei wurde angehängt:

Andreas H.

Grand Master of Rocketry


Moderator

Registriert seit: Nov 2001

Wohnort:

Verein:

Beiträge: 2528

Status: Offline

Beitrag 77218 [Alter Beitrag31. Mai 2005 um 20:25]

[Melden] Profil von Andreas H. anzeigen    Andreas H. eine private Nachricht schicken   Andreas H. besitzt keine Homepage    Mehr Beiträge von Andreas H. finden

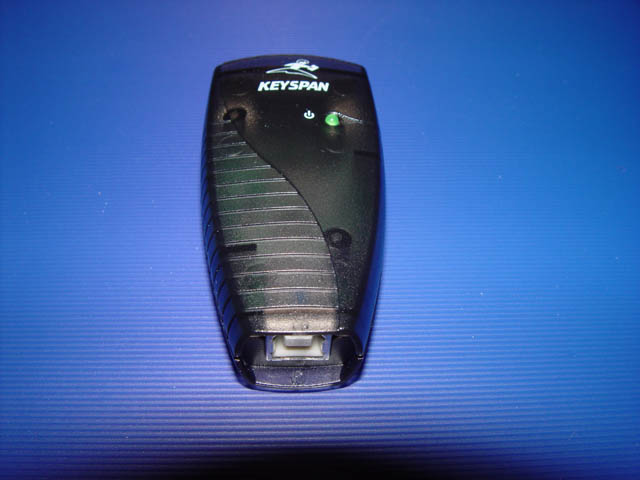

Und wenn Du einen USB-Anschluß nutzen willst oder musst, ist das hier der einzige mir bekannte Umsetzer, der mit dem SALT funktioniert - der KEYSPAN USA-19HS

Folgende Datei wurde angehängt:
