....so nun ist es an der Zeit mein Projekt vorzustellen.
Die Idee für das Projekt stammt aus einem Gespräch, beim T2-Lehrgang dieses Jahres, mit Eberhard. Er brauchte für sein Level3-Projekt einen Peilsender. Daraus entstand die Idee vom
GPS-Tracker.
In der Rakete befindet sich ein GPS-Empfänger und ein Sender, und die NMEA-Daten(Positionsdaten) werden über den Sender zum Laptop gefunkt.
------------------------------------------------
!!!!!!!! ACHTUNG HINWEIS !!!!!!!!!!!!!
Die Inbetriebnahme von umgebauten Funkgeräten bedarf einer
Amateurfunklizens. Und darf nur auf den zugelassenen Bändern
u. Betriebsarten benutzt werden.
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
|
|
icepic
SP-Schnüffler
Registriert seit: Okt 2003
Wohnort: Schönaich
Verein: Solaris-RMB e.V.;TRA #10579 L2;T2
Beiträge: 840
Status: Offline
|

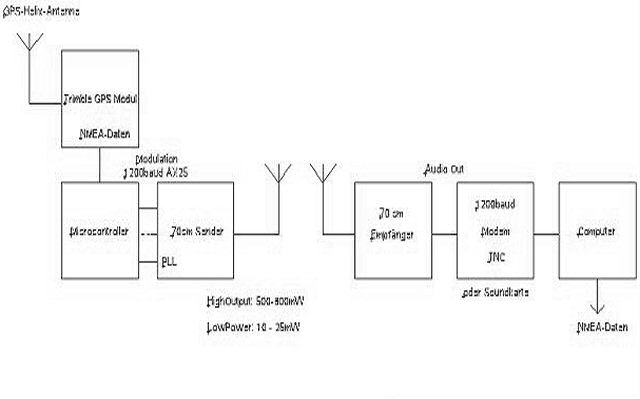

Blockschaltbild: Folgende Datei wurde angehängt:
Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
|
|
icepic
SP-Schnüffler
Registriert seit: Okt 2003
Wohnort: Schönaich
Verein: Solaris-RMB e.V.;TRA #10579 L2;T2
Beiträge: 840
Status: Offline
|
Als Sender kommt ein ausgeschlachtetes PMR/LPD Handy zum Einsatz. Nach langer Suche hab ich mich für ein Handfunkgerät entschieden, das von Tsuen Shing Electronic gebaut wird (WT-405) und von div. Herstellern vertrieben wird(Conrad, Team usw.). Wichtig war dass ich von dem Gerät die Schaltpläne bekomme, was bei Conrad für dieses Gerät dann der Fall war. Baugleich ist auch das Gerät von Team( 19,99 Euro bei e-bay !!!) Folgende Datei wurde angehängt:
Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
|
|
icepic
SP-Schnüffler
Registriert seit: Okt 2003
Wohnort: Schönaich
Verein: Solaris-RMB e.V.;TRA #10579 L2;T2
Beiträge: 840
Status: Offline
|
Das wichtigste aus dem Gerät, ist das HF-Sendemodul mit der PLL. Es kann relativ einfach ausgebaut werden. Es lässt sich im 70cm Band von ca. 430 - 450MHZ per PLL abstimmen und liefert zwei Sendeleistungen ca. 10mW (Low) oder 400mW (High) bei 6V Versorgung. Bei 7,2 V bringt es etwas mehr....bei neuer Abstimmung brachte es bei mir 850mW an 50Ohm..... Die Grösse beträgt 48 x 27 mm. siehe Bilder Folgende Datei wurde angehängt:
Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
|
|
icepic
SP-Schnüffler
Registriert seit: Okt 2003
Wohnort: Schönaich
Verein: Solaris-RMB e.V.;TRA #10579 L2;T2
Beiträge: 840
Status: Offline
|

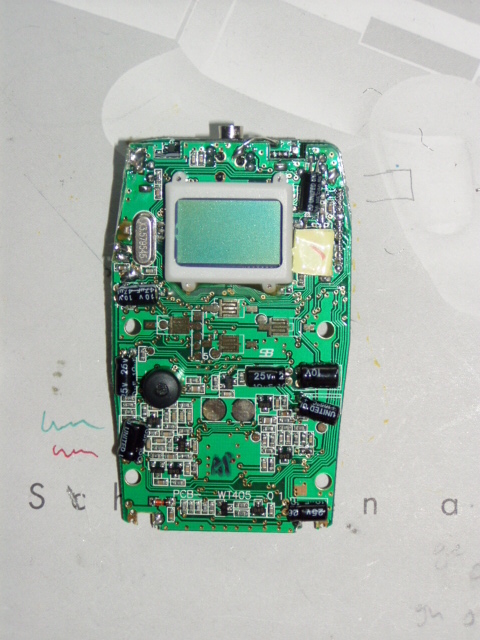

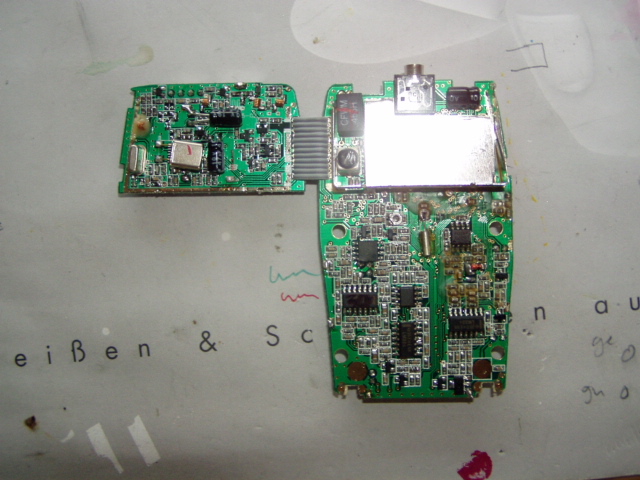

beim Zerlegen: Folgende Datei wurde angehängt:
Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
|
|
icepic
SP-Schnüffler
Registriert seit: Okt 2003
Wohnort: Schönaich
Verein: Solaris-RMB e.V.;TRA #10579 L2;T2
Beiträge: 840
Status: Offline
|

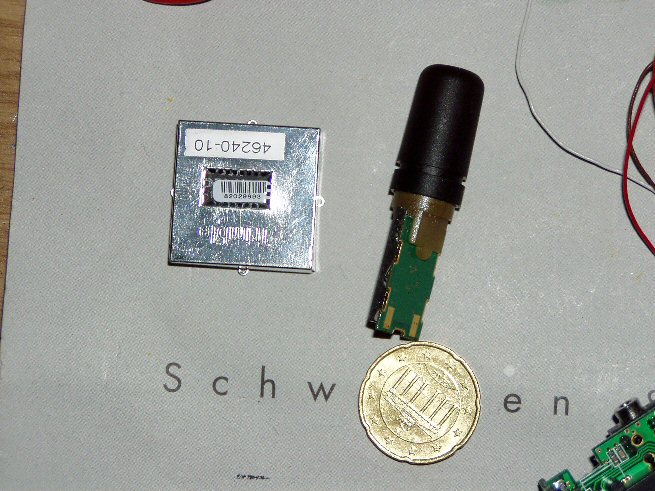

Das Ziel der Begierde.....das Sendemodul....
Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
|
|
icepic
SP-Schnüffler
Registriert seit: Okt 2003
Wohnort: Schönaich
Verein: Solaris-RMB e.V.;TRA #10579 L2;T2
Beiträge: 840
Status: Offline
|

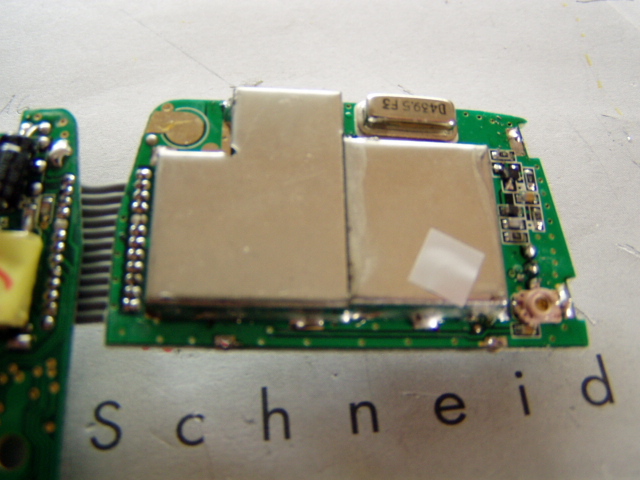

..ja irgendwie lassen sich einmal falsch übertragene Bilder nicht mehr ändern ??  also das Sendemodul Folgende Datei wurde angehängt:
Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
|
|
icepic
SP-Schnüffler
Registriert seit: Okt 2003
Wohnort: Schönaich
Verein: Solaris-RMB e.V.;TRA #10579 L2;T2
Beiträge: 840
Status: Offline
|
Modul beim Test... Folgende Datei wurde angehängt:
Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
|
|
icepic
SP-Schnüffler
Registriert seit: Okt 2003
Wohnort: Schönaich
Verein: Solaris-RMB e.V.;TRA #10579 L2;T2
Beiträge: 840
Status: Offline
|
und hier die GPS-Komponenten... Folgende Datei wurde angehängt:
Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
|
|
icepic
SP-Schnüffler
Registriert seit: Okt 2003
Wohnort: Schönaich
Verein: Solaris-RMB e.V.;TRA #10579 L2;T2
Beiträge: 840
Status: Offline
|

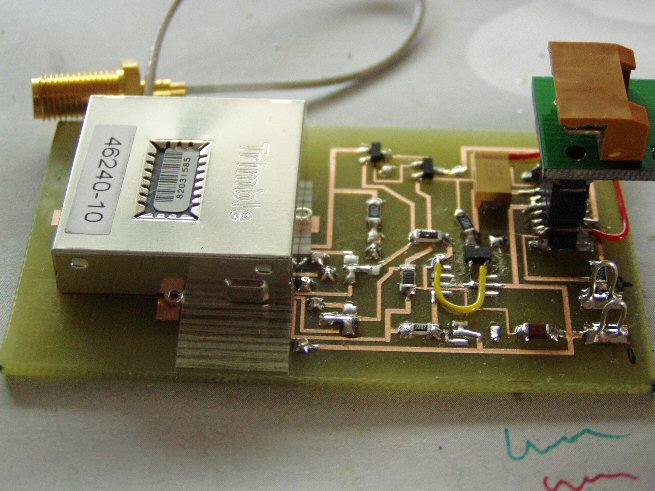

und GPS-Modul beim ersten Test am PC mit Pegelwandler(....den vom Salt benutzt  )... Folgende Datei wurde angehängt:
