shooter
Epoxy-Meister
Registriert seit: Sep 2003
Wohnort: Uelzen
Verein:
Beiträge: 210
Status: Offline
|
Ok, die "Bolzensicherung" hab ich jetzt verstanden (interessantes System) aber wie darf ich mir die Realisierung des Peak-Switch vorstellen. Ist das rein elektronisch geregelt, teilmechanisch oder rein mechanisch?
Würd mich wirklich sehr interessieren, ich hätte da so 2-3 Raketen bei denen man das ganz gut einsetzen könnte denke ich.
Gruß,
Flo
Wer oben nicht dabei ist hat unten nix zu melden!
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3035
Status: Offline
|
Zitat:
...wie darf ich mir die Realisierung des Peak-Switch vorstellen. Ist das rein elektronisch geregelt, teilmechanisch oder rein mechanisch?

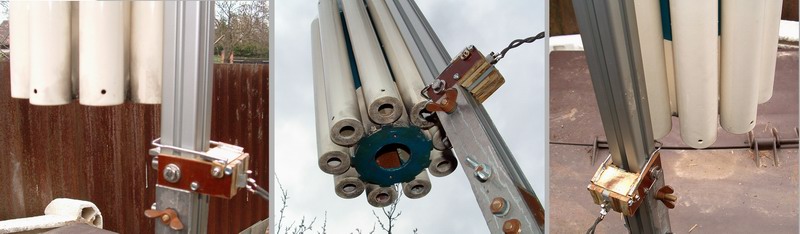

eigentlich ganz einfach, es ist ein Microschalter mit entsprechendem Material umbaut, welcher an der Rampe befestigt ist. Ein Bügel hält die Rakete (Schalter ist geöffnet) Wenn nun die Rakete durch den Peak der H1K angehoben wird schaltet der Microschalter den BC an. Sinn des Ganzen ist, da die Rakete zu dem Zeitpunkt des Zündens des BC's schon die erste Hürde der Anziehungskraft der Erde überwunden hat, der BC hat nur noch halbe Arbeit, und die Rakete fliegt höher. Ist besser als die Helden nur brennen lassen und auf den schönen "Peak" der Helden zu verzichten. Ciao, Rolli Folgende Datei wurde angehängt:
|
|
shooter
Epoxy-Meister
Registriert seit: Sep 2003
Wohnort: Uelzen
Verein:
Beiträge: 210
Status: Offline
|
Ah verstehen, das ist ja genial...ich denke da werd ich mal kräftig kopieren  Gruß, Flo
Wer oben nicht dabei ist hat unten nix zu melden!
|
|
Tom
Grand Master of Rocketry
Administrator
Registriert seit: Aug 2000
Wohnort: Neustadt
Verein: T2 , SOL-1
Beiträge: 5257
Status: Offline
|

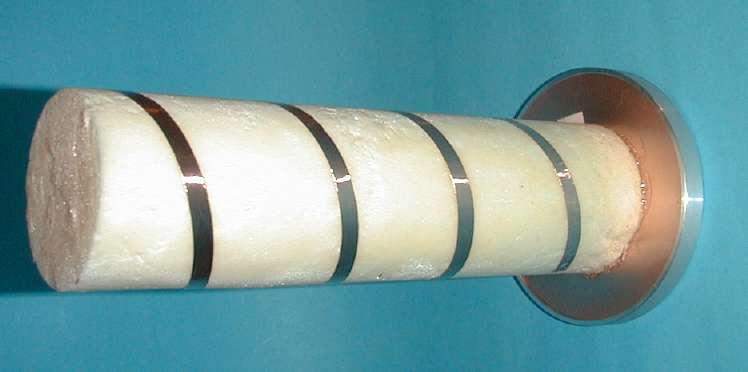

Moin zusammen, das EXP-Team aus der Pfalz kam wieder einen Schritt weiter. Diesmal gibts was neues aus der GPS-Schmiede von Teammitglied Martin. Er verbaute , aus PU Schaum angefertigte Rundträger, zu einer Helixantenne für unser GPS Empfangssytem. Hier die techn. Daten: - Impedanz: 46.6 Ohm, -0,35 Grad Phasenverschiebung Betriebsfrequenz: 1.57542 GHz Bauart: Helix, Cu-Band auf stabfoermigem Dielektrikum (PU-Schaum) Anschluss: SMA, female weitere technische Einzelheiten und die Anwendung möchten wir wegen des Wettbewerbs 2005 jedoch nicht herausgeben. @Christian, es wird Zeit für uns den Controller zu bauen  Folgende Datei wurde angehängt:
|
|
Tom
Grand Master of Rocketry
Administrator
Registriert seit: Aug 2000
Wohnort: Neustadt
Verein: T2 , SOL-1
Beiträge: 5257
Status: Offline
|

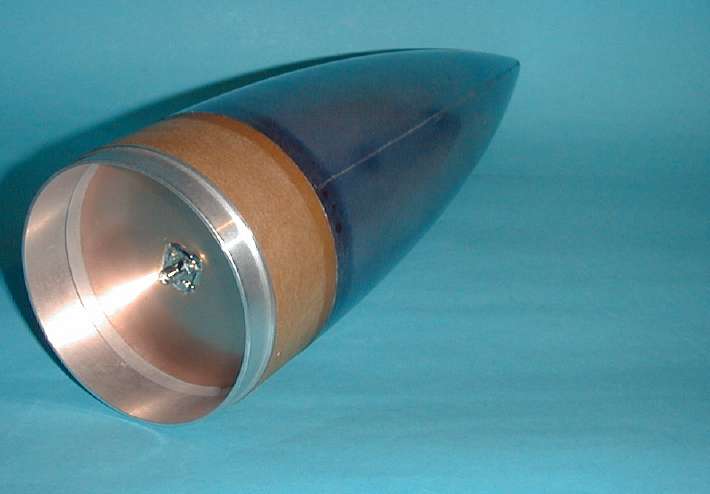

bild 2 Folgende Datei wurde angehängt:
|
|
Brzelinski
Überflieger
Registriert seit: Okt 2000
Wohnort:
Verein:
Beiträge: 1616
Status: Offline
|
Das ihr nicht mehr nennen wollt finde ich aber sehr sehr unbefriedigend. Das Thema würde mich sehr interessieren. Was wollt ihr denn machen? Vielleicht kann ich euch doch noch etwas entlocken.
Viele Grüße, Gert.
|
|
Tom
Grand Master of Rocketry
Administrator
Registriert seit: Aug 2000
Wohnort: Neustadt
Verein: T2 , SOL-1
Beiträge: 5257
Status: Offline
|
Hallo Gert, etwas kann ich bestimmt verraten  Also: Ein Teil unseres Projektes wird der Versuch sein, möglichst viele GPS Daten während des Fluges mitzuschreiben. Deshalb auch die Helixantenne. Eine handelsübliche Antenne für GPS wird unter Umständen, in bestimmten Lagen, die Verbindung zu den GPS-Sat's verlieren und wir bekommen keine Messwerte. Und eines ist auch sicher: wir werden keine Steuerung der Rakete vornehmen. Messdatenerfassung und deren Auswertung stehen im Vordergrund. Was noch an Technik im Modell stecken wird wird immer wieder mal gepostet (die Antriebssektion 4xBC 125, kennt ihr ja schon) Ansonsten werde ich immer wieder mal ein paar Infos sporadisch rauslassen Gruss Tom
|
|
Neil
99.9% harmless nerd
Administrator
Registriert seit: Aug 2000
Wohnort: Delft
Verein: SOLARIS
Beiträge: 7776
Status: Offline
|
Hi,
macht ihr eine direkte Datenübertragung oder wird nach der Landung offline ausgewertet?
Gruß
Neil
Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.
|
|
Tom
Grand Master of Rocketry
Administrator
Registriert seit: Aug 2000
Wohnort: Neustadt
Verein: T2 , SOL-1
Beiträge: 5257
Status: Offline
|
Zitat:
Original geschrieben von Neil
Hi,
macht ihr eine direkte Datenübertragung oder wird nach der Landung offline ausgewertet?
Gruß
Neil
Steht noch nicht fest. Beide Optionen halten wir offen. Gruss Tom
|
|
Fritz
Raketen-Saarländer
Registriert seit: Okt 2002
Wohnort:
Verein: Solaris RMB , RMV 82
Beiträge: 251
Status: Offline
|
Hi Tom ! Schaut klasse aus ! Wie sieht es mit der Lackierung aus ? Ich wollte mal wieder bei Euch vorbeischauen. Ich könnte dann Teile mit zum Lackieren in die Firma nehmen und an Silvester wieder mitbringen.  Ich denke nicht,daß Du diesesmal mit der Sprühdose (pink) im Garten stehen wirst !  Gruss Fritz (Mitglied der überregionalen Ortsgruppe Neustadt, Teilbereich Saarland !!)
|
|
|
