Gipfelpunkterkennung Beschleunigungsmessung



Es ist schon lange her da entwickelten Erwin und Robert
einen Beschleunigungsmesser.

Der Messbereich beginnt bei 10facher negativen bis
20facher Erdanziehung..........

Bernoulli-Erffekt.....

.........RMT........

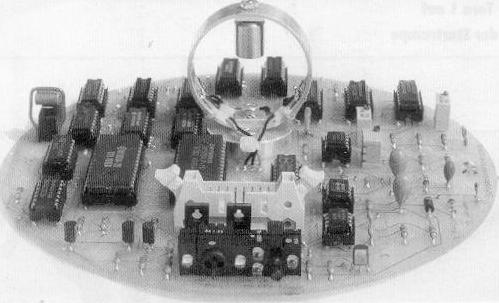

Folgende Datei wurde angehängt:

Wie ist den die Funktionsweise dieser Schaltung ?
Welches Prinzip wird hier genutzt ?

Tom

Das runde Ding in der Mitte ist der eigentliche Meßaufnehmer. Das Ausgangsignal der DMS-Brücke wird über OP's verstärkt und über einen A/D-Wandler in ein Digititales Signal umgewandelt. Die Daten werden dann zunächst in ein RAM zwischengebuffert und später in EEPROM kopiert, sodaß das Modul nach der Landung gefahrlos ausgeschaltet werden kann.

Besonders erwähnenswert erscheint mir, daß die komplette Schaltung mit konventionellen Standard-Bauteilen sprich ohne Prozessor aufgebaut ist. Deshalb ist als Trigger ein Beschleunigungsschalter (links hinten) eingesetzt. Als Messdaten wird 1 Sekunde vor dem Trigger und 15 Sekunden nach dem Trigger erfasst.

Zitat:

---

Original geschrieben von Erwin Behner
... daß die komplette Schaltung mit konventionellen Standard-Bauteilen sprich ohne Prozessor aufgebaut ist.

---

Gabs damals noch keine Klein-Proz. oder Pic`s?
Ist aber der Aufwand der DMS Mimik im Vergleich zu einem Proz. nicht aufwendig und anfällig (gegen Erschütterung, unsanftes Fallen von einm Tisch etc..) ?
Dann die Frage: DMS sind doch sau-teuer ?
Oder hattet ihr da Standartbauteile zweckentfremdet. Ich hörte mal was von SMD Metallfilmwiderständen als DMS ?
Wie schwierig ist der Abgleich der Schaltung ?
Muss man sie eichen ?

Alles in allem finde ich die Schaltung sehr innovativ .

Tom

Zitat:

---

Original geschrieben von Tom
Gabs damals noch keine Klein-Proz. oder Pic`s?

---

Gab es wohl schon aber 1. stand mir kein Programmierer zur Verfügung, 2. wollte ich dafür (das Projekt war eine Arbeit für die Technikerschule) nicht extra einen kaufen und 3. hätte es dann länger gedauert, weil ich mich dann erst in die Programmierung einarbeiten hätte müssen.

Zitat:

---

Original geschrieben von Tom
Ist aber der Aufwand der DMS Mimik im Vergleich zu einem Proz. nicht aufwendig und anfällig (gegen Erschütterung, unsanftes Fallen von einm Tisch etc..) ?

---

Ähm. Du meinst jetzt wahrscheinlich nicht Prozessor sondern die IC-Sensoren. Ich denke, die gab's damals noch nicht so. Die erhältlichen Sensoren waren auf jeden Fall für uns viel zu teuer. Bezüglich der Anfälligkeit gegenüber unsanftem Fallen: Ich weiß nicht mehr ob wir diesbezüglich irgendwelche Test gemacht hatten, aber Probleme diesbezüglich sind damals keine zu Tage getreten.

Zitat:

---

Original geschrieben von Tom
Dann die Frage: DMS sind doch sau-teuer ?
Oder hattet ihr da Standartbauteile zweckentfremdet. Ich hörte mal was von SMD Metallfilmwiderständen als DMS ?

---

Nun diesbezüglich hatten wir gute Beziehungen, sodaß wir echte DMS's sehr günstig erwerben konnten.

Zitat:

---

Original geschrieben von Tom
Wie schwierig ist der Abgleich der Schaltung ?
Muss man sie eichen ?

---

Ja sie mußte kalibriert werden (eichen tut nur das Eichamt!). Nullpunkt und Verstärkung wurden über zwei Timmpoti eingestellt. Zum Kalibrieren verwendeten wir sorgfältig ausgewogene Gewichte.
