Hi Leute .....

ich habe mal eine "Bastelwoche" eingelegt, und leider wenige Bilder vom Bau der Diablo 4" geknipst ...

Nichts desto trotz möchte ich euch die wenigen Bilder nicht vorenthalten ....

Kommentare werde ich später noch einfügen *fg*

Hier geht es zur Diskussion : Diskussionsthread

viele Grüße

Pierre

Geändert von CharlyMai am 28. Juli 2006 um 23:27


•"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit.
Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse

•Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen.

SOLARIS-RMB e.V. AGM
CharlyMai

Foren-Prediger


Administrator

CharlyMai

Registriert seit: Mär 2005

Wohnort: Fuhrberg

Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598

Beiträge: 1977

Status: Offline

Beitrag 102691 [Alter Beitrag28. Juli 2006 um 23:14]

[Melden] Profil von CharlyMai anzeigen    CharlyMai eine private Nachricht schicken   Besuche CharlyMai's Homepage    Mehr Beiträge von CharlyMai finden

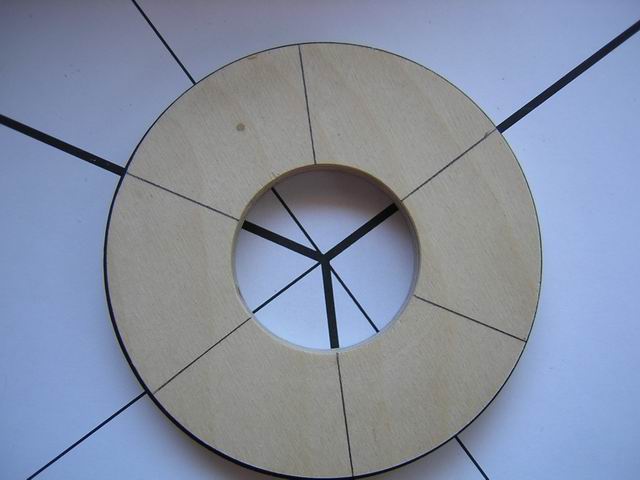

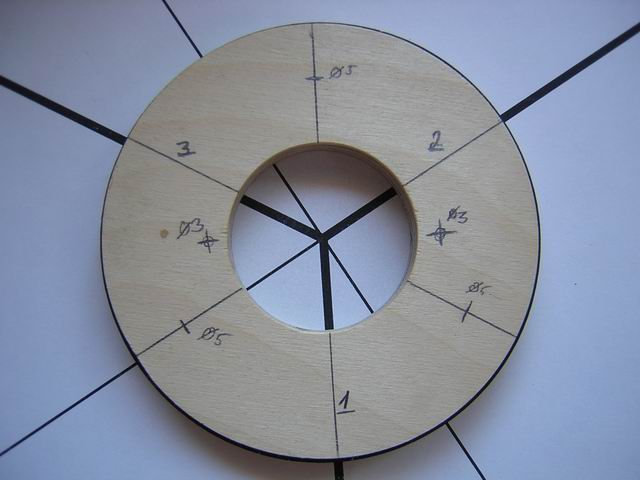

Einzeichnen der lage der Fins und versetzt dazu die spätere Lage der Gewindestangen zur versteifung:





Anzeichnen der einzelnen Bohrungen (hier schon mit Halter für den Retainer):

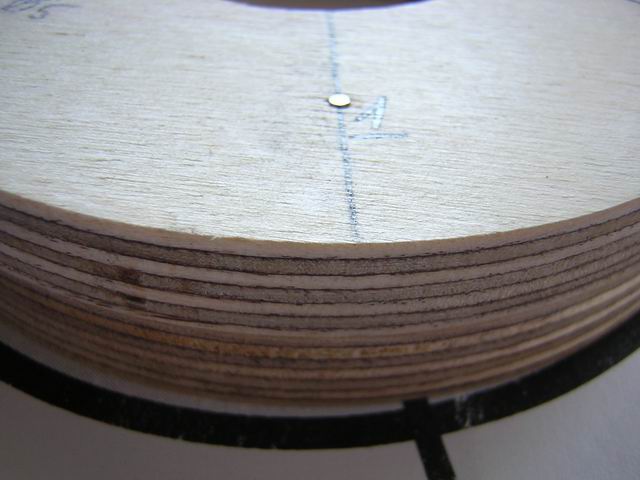

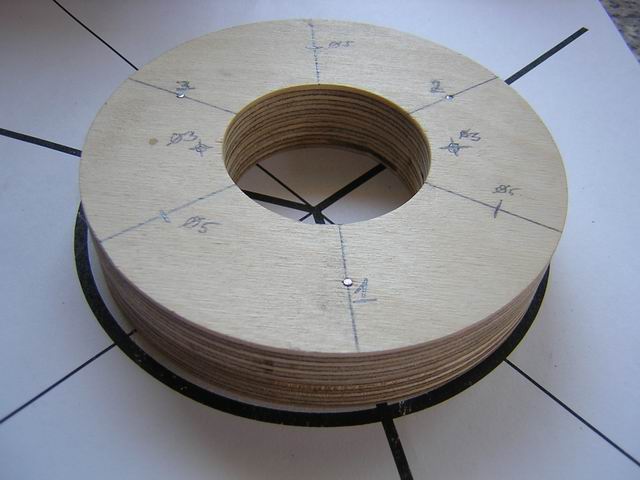

Beide Spanten werden mit kleinen Stahlstiften übereinander fixiert:



•"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit.
Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse

•Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen.

SOLARIS-RMB e.V. AGM
CharlyMai

Foren-Prediger


Administrator

CharlyMai

Registriert seit: Mär 2005

Wohnort: Fuhrberg

Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598

Beiträge: 1977

Status: Offline

Beitrag 102692 [Alter Beitrag28. Juli 2006 um 23:19]

[Melden] Profil von CharlyMai anzeigen    CharlyMai eine private Nachricht schicken   Besuche CharlyMai's Homepage    Mehr Beiträge von CharlyMai finden

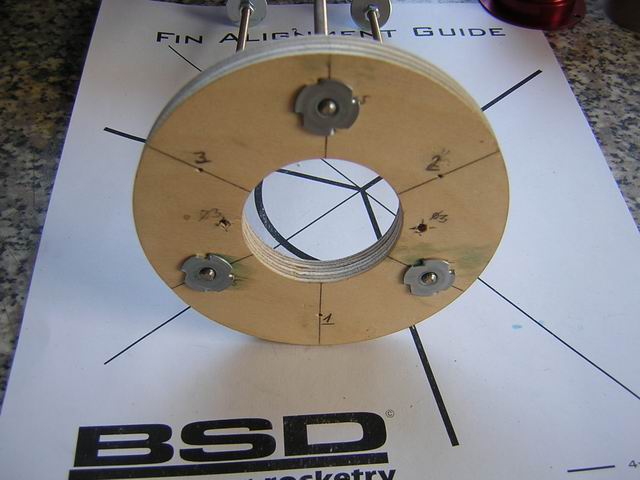

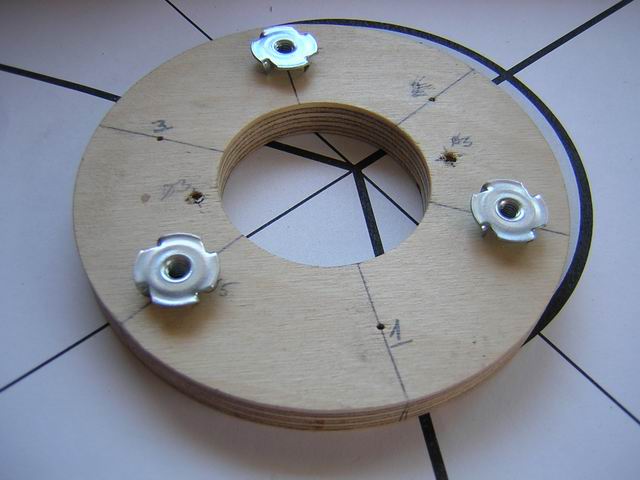

Ansetzen der M4 Einschlagmuttern :

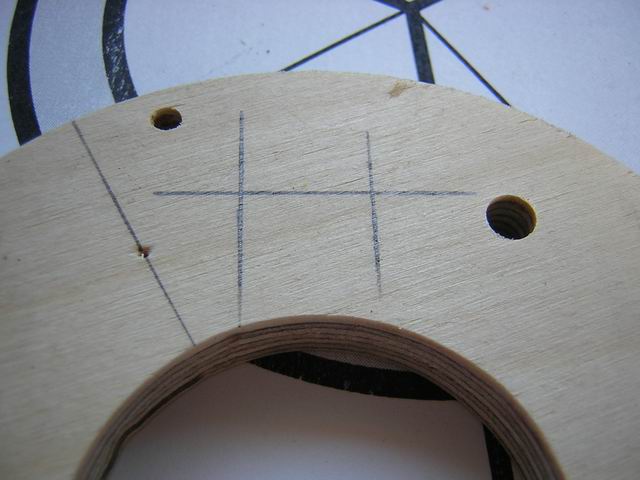

Anzeichnen des späteren Sitzes des Bulkheads



•"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit.
Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse

•Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen.

SOLARIS-RMB e.V. AGM
CharlyMai

Foren-Prediger


Administrator

CharlyMai

Registriert seit: Mär 2005

Wohnort: Fuhrberg

Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598

Beiträge: 1977

Status: Offline

Beitrag 102695 [Alter Beitrag28. Juli 2006 um 23:26]

[Melden] Profil von CharlyMai anzeigen    CharlyMai eine private Nachricht schicken   Besuche CharlyMai's Homepage    Mehr Beiträge von CharlyMai finden

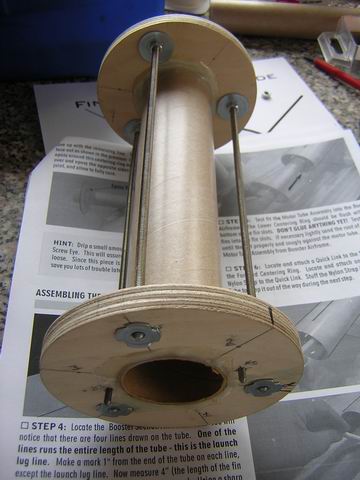

Das Einsetzen der Gewindestangen mit Karosseriescheiben :

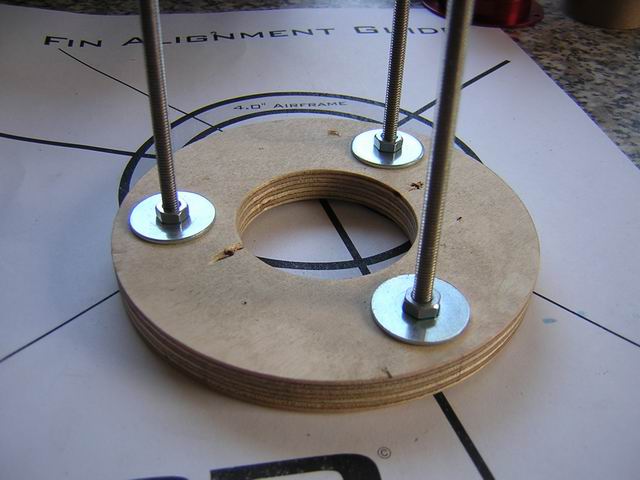

Und von Unten :

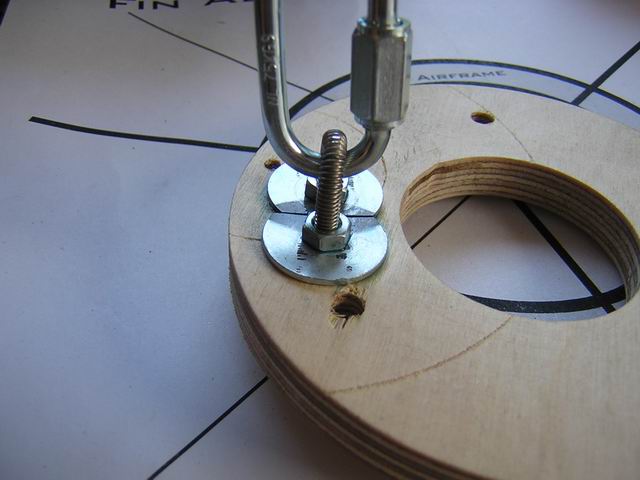

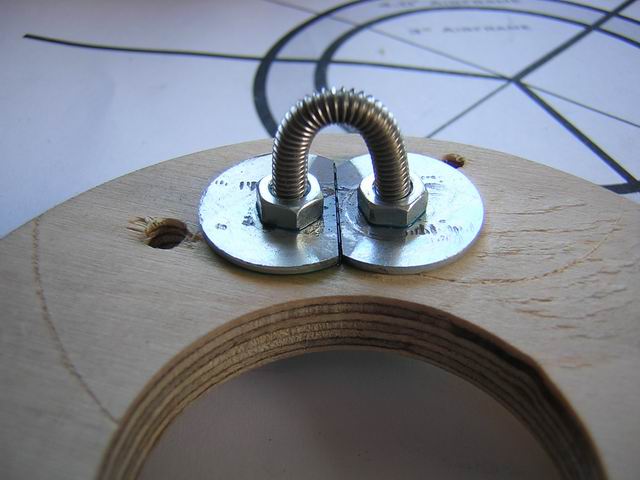

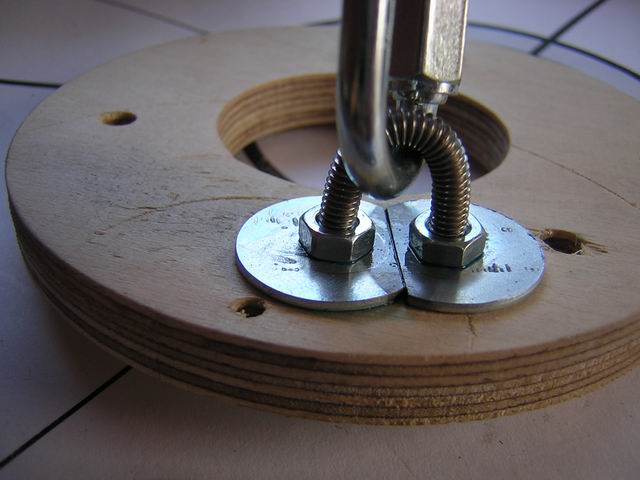

Da das gekeufte "Bulkhead" leider zu "kurz" war für die Spanten, habe ich kurzerhand eines aus M4
Gewindestange gebogen :

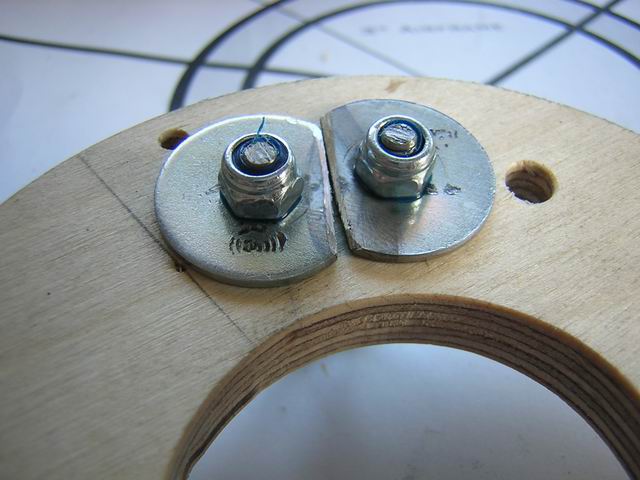

Und auf der Unterseite die Karosseriescheiben entsprechend angepasst
und natürlich Selbstsichernde Muttern genommen:


•"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit.
Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse

•Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen.

SOLARIS-RMB e.V. AGM
CharlyMai

Foren-Prediger


Administrator

CharlyMai

Registriert seit: Mär 2005

Wohnort: Fuhrberg

Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598

Beiträge: 1977

Status: Offline

Beitrag 102697 [Alter Beitrag28. Juli 2006 um 23:32]

[Melden] Profil von CharlyMai anzeigen    CharlyMai eine private Nachricht schicken   Besuche CharlyMai's Homepage    Mehr Beiträge von CharlyMai finden

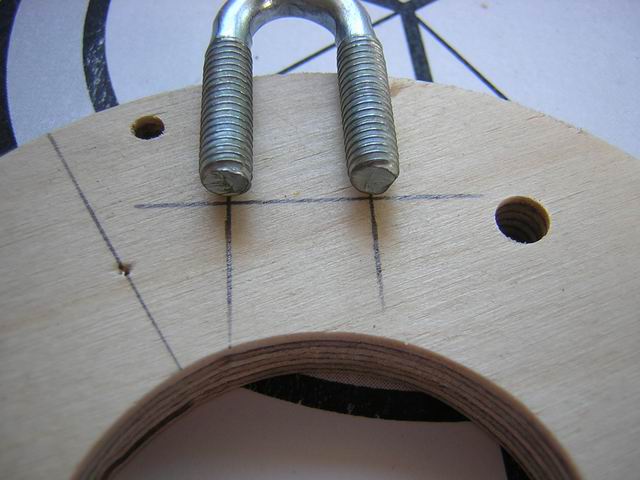

Ich denke es sollte mit dem Schraubenhaken passen :

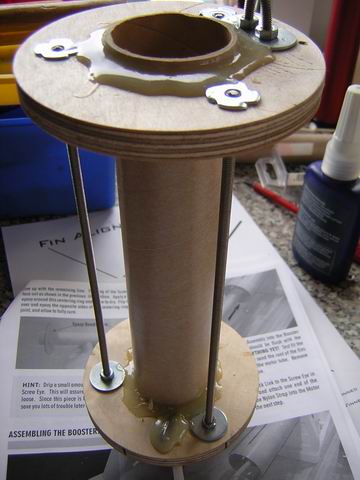

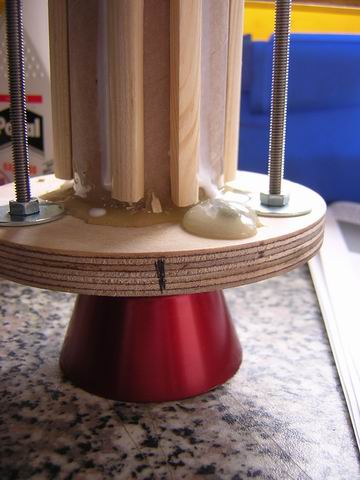

Natürlich wurden auch auf der Oberseite die Einschlagmuttern angesetzt
und von unten mit der Mutter "eingezogen". Alles wurde mit Loctite "Blau"
Schraubensicherungslack gesichert. Anschließend wurde das Motorrohr
an den beiden Spanten eingeharzt:



•"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit.
Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse

•Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen.

SOLARIS-RMB e.V. AGM
CharlyMai

Foren-Prediger


Administrator

CharlyMai

Registriert seit: Mär 2005

Wohnort: Fuhrberg

Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598

Beiträge: 1977

Status: Offline

Beitrag 102698 [Alter Beitrag28. Juli 2006 um 23:38]

[Melden] Profil von CharlyMai anzeigen    CharlyMai eine private Nachricht schicken   Besuche CharlyMai's Homepage    Mehr Beiträge von CharlyMai finden

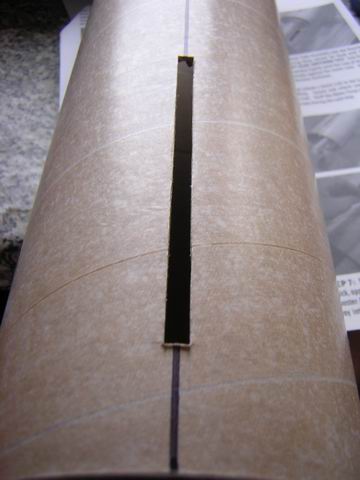

Die Ausschnitte für die Fins wurden nach althergebrachter Methode mit
einem Stahllineal und einer neuen Skalpellklinge hergestellt :

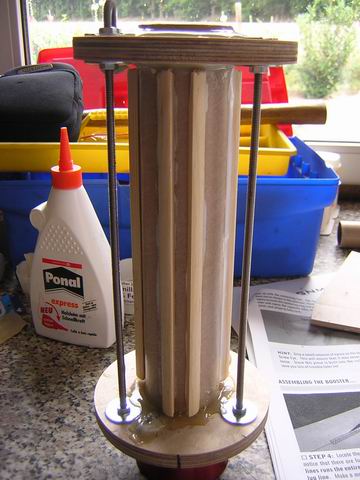

Und auf dem Motormount 1/4 Rundstab aufgeleimt um ein "Bett"
für das Epoxy zu schaffen welches durch die Ausschnitte vor dem
einsetzen der Fins eingebracht wird:



Da es an einem Sonntag schwer ist, M3 Einschlagmuttern zu finden, habe
ich für den Retainer die Wahl der "Stehbolzen" getroffen (M3 Gewindestange war vorhanden)
welche ich hier eingeharzt habe :

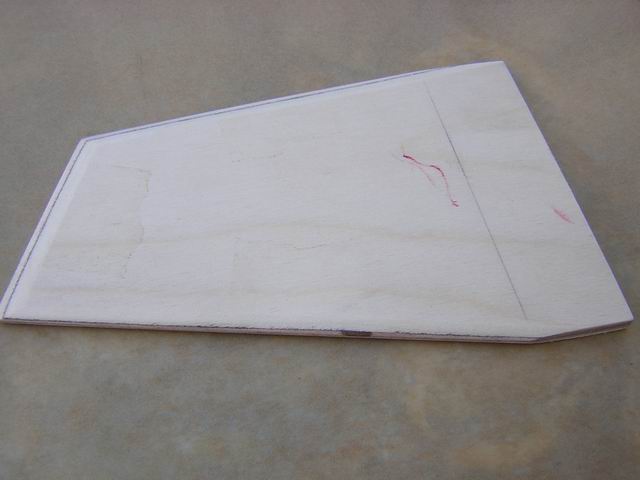

Und hier eine geschliffene Finne, oben Rund unten und die Seite Messerscharf :


•"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit.
Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse

•Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen.

SOLARIS-RMB e.V. AGM
CharlyMai

Foren-Prediger


Administrator

CharlyMai

Registriert seit: Mär 2005

Wohnort: Fuhrberg

Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598

Beiträge: 1977

Status: Offline

Beitrag 102699 [Alter Beitrag28. Juli 2006 um 23:48]

[Melden] Profil von CharlyMai anzeigen    CharlyMai eine private Nachricht schicken   Besuche CharlyMai's Homepage    Mehr Beiträge von CharlyMai finden

Leider bin ich ab diesem Zeitpunkt nicht mehr zum Bildermachen gekommen frown

Es sei soviel gesagt, das ich das 4" Rohr und die Fins mit 2 Lagen 120er Glasfasergewebe
laminiert habe, anschließend mit dem Skalpell wieder die Ausschnitte für die Fins freigemacht habe,
die Eindrehmuttern für die LaunchLugs angebracht habe und dann den Motormount und die
Fins eingeharzt habe. natürlich dann noch ein wenig Spachteln, und dieses mal aus der Spraydose lakiert...

Da ich ja die Lakierung der Horizon auch versaut hatte, kam sie auch noch mit unter den Schleifklotz, und anschließend unter die Sprühdose.

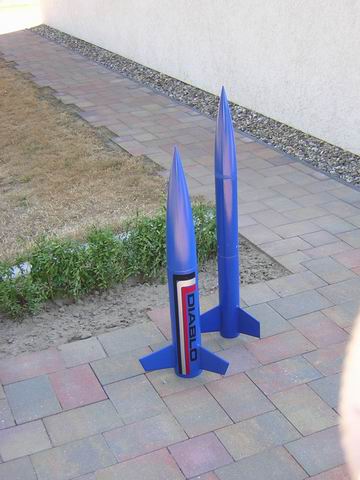

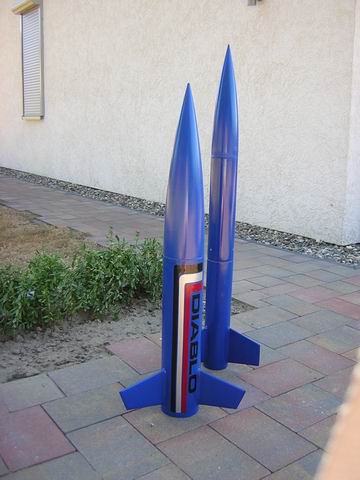

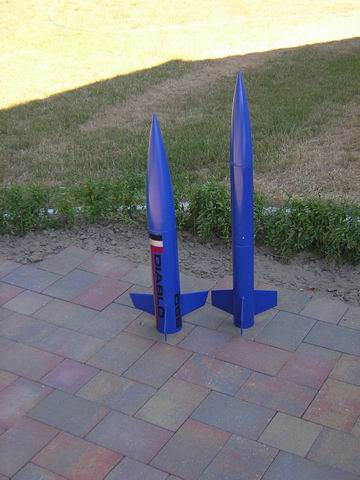

Hier einmal die Beiden zusammen :






•"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit.
Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse

•Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen.

SOLARIS-RMB e.V. AGM
CharlyMai

Foren-Prediger


Administrator

CharlyMai

Registriert seit: Mär 2005

Wohnort: Fuhrberg

Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598

Beiträge: 1977

Status: Offline

Beitrag 102700 [Alter Beitrag28. Juli 2006 um 23:55]

[Melden] Profil von CharlyMai anzeigen    CharlyMai eine private Nachricht schicken   Besuche CharlyMai's Homepage    Mehr Beiträge von CharlyMai finden

Während der "Trockenphasen" habe ich das "Launch Pad" komplettiert.

Die Mechanik Idee und Fertigung des Hauptteiles wurde von Uli übernommen, wofür ich mich an dieser Stelle noch einmal Herzlich bedanken möchte!!!

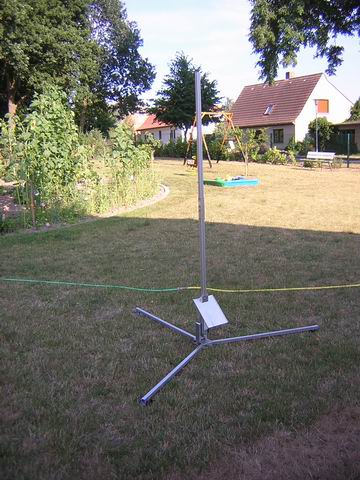

Das Launch Pad komplett :

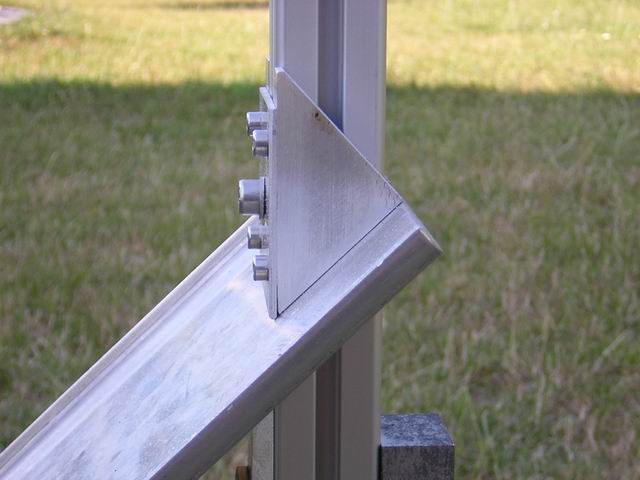

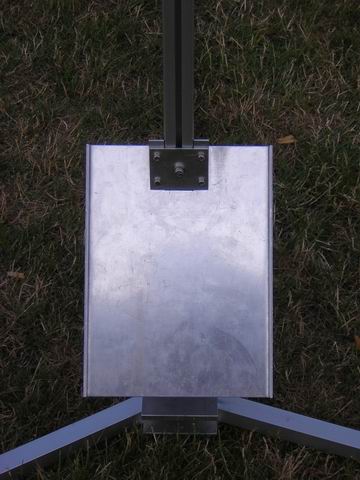

Hier einmal das Strahlblech :




Und deren Befestigung :


•"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit.
Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse

•Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen.

SOLARIS-RMB e.V. AGM
CharlyMai

Foren-Prediger


Administrator

CharlyMai

Registriert seit: Mär 2005

Wohnort: Fuhrberg

Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598

Beiträge: 1977

Status: Offline

Beitrag 102701 [Alter Beitrag29. Juli 2006 um 00:00]

[Melden] Profil von CharlyMai anzeigen    CharlyMai eine private Nachricht schicken   Besuche CharlyMai's Homepage    Mehr Beiträge von CharlyMai finden

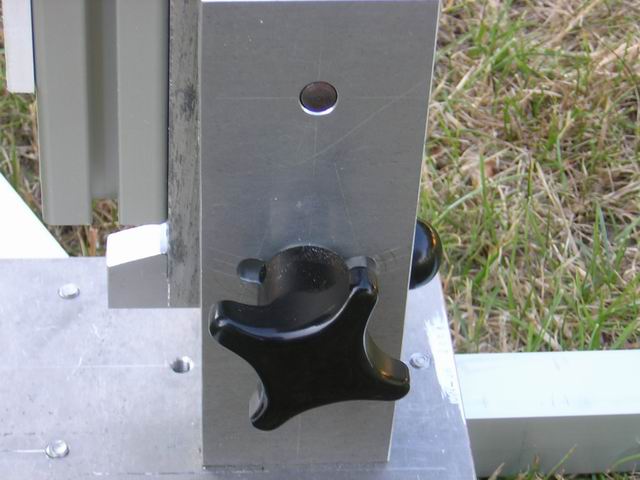

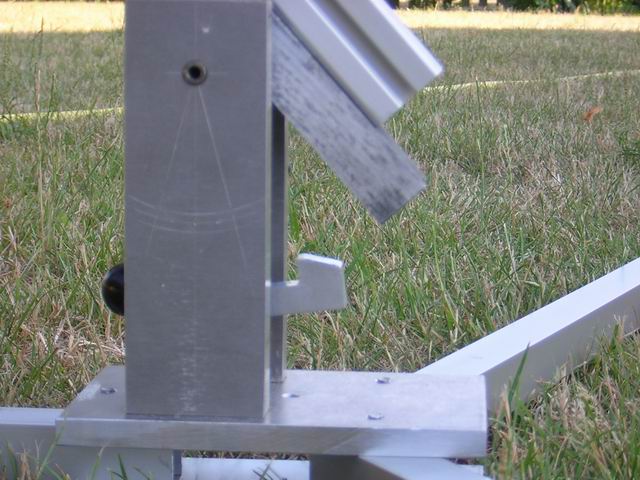

Hier einmal die Einstellschraube für den Startwinkel :

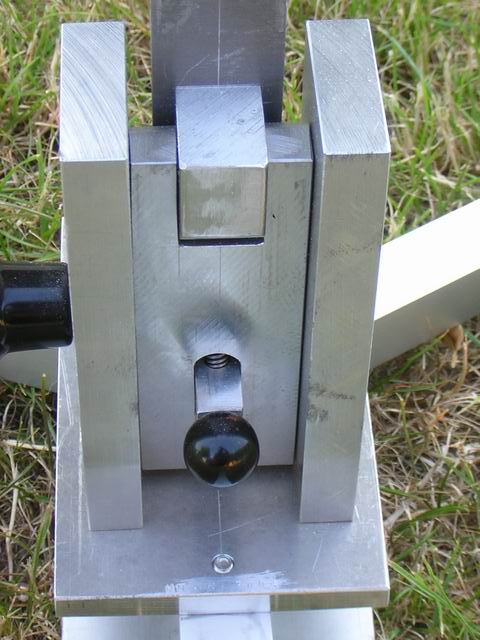

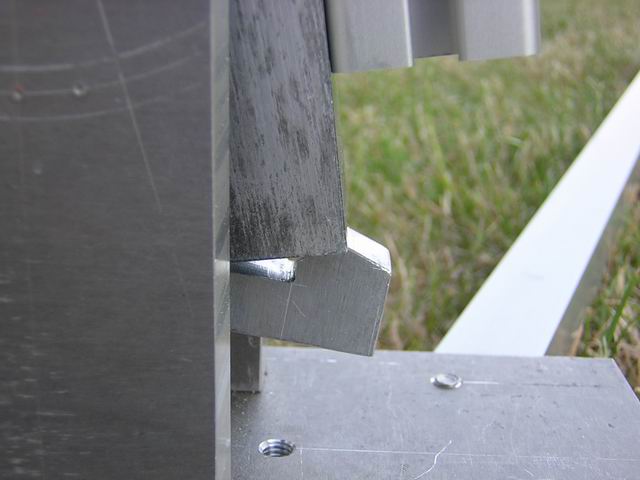

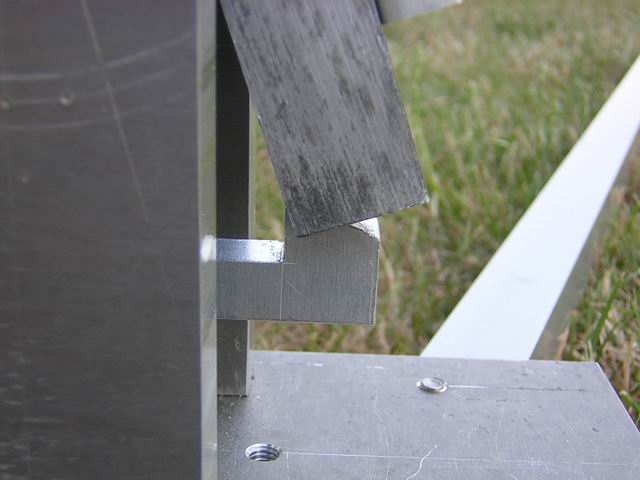

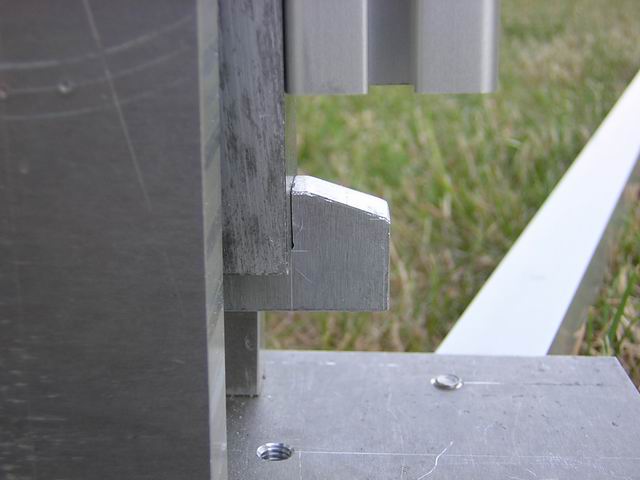

Und der Haken um das Rail zu klappen um eine Rakete aufschieben zu können :








Der Vorteil ist, das ein einmal eingestellter Startwinkel durch
das Klappen des Rails nicht verändert wird !!!

•"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit.
Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse

•Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen.

SOLARIS-RMB e.V. AGM
CharlyMai

Foren-Prediger


Administrator

CharlyMai

Registriert seit: Mär 2005

Wohnort: Fuhrberg

Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598

Beiträge: 1977

Status: Offline

Beitrag 102702 [Alter Beitrag29. Juli 2006 um 00:05]

[Melden] Profil von CharlyMai anzeigen    CharlyMai eine private Nachricht schicken   Besuche CharlyMai's Homepage    Mehr Beiträge von CharlyMai finden

An die jeweils 1m langen Aluminiumprofile habe ich zum Höhenausgleich auf Asphaltierten Flächen
noch verstellbare Platten angebracht, womit ich einen geraden Stand des Launch Pads erreichen
kann.

Hier auf dem Foto in Schwarz leicht zu erkennen:

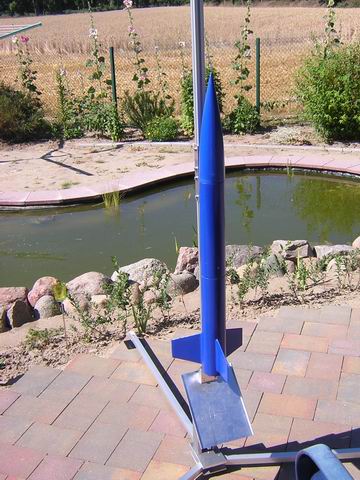

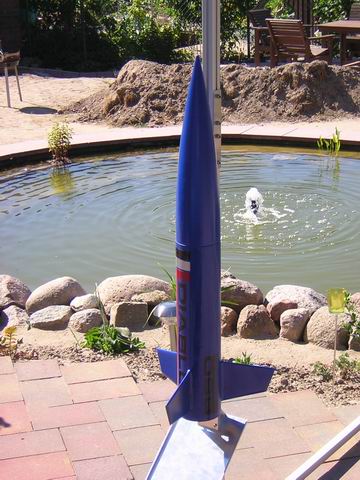

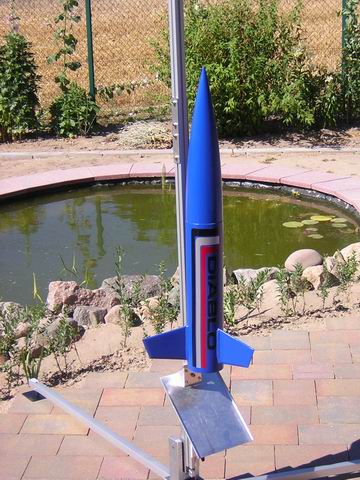

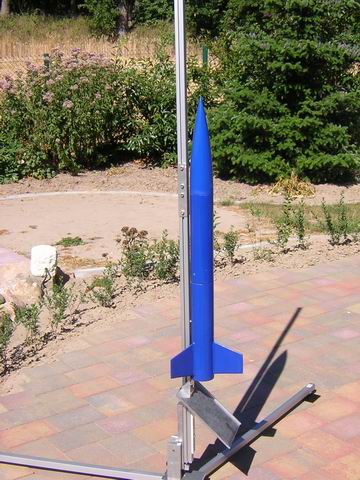

Und nun noch ein paar Fotos mit den Rocs auf dem Pad :
