Zitat:

---

Zweistufige Bergung mit einem Altimeter das einen Standardmotor (18x70 mm) als Formfaktor hat wäre schon was feines ...

---

Das gibt es doch schon:

Adrel Deploy Max

Das Teil bekommst du sogar direkt in USA. Doublegene hat es in seiner 18-mm-Rakete Micro Mamba.

Meine kleine Telemetrieelektronik habe ich zwar auch in meiner, die hat aber eine Länge von fast 100 mm und geht mal gerade so eben noch rein.

Gruß Achim

Naja, Batterie und zweiter Kanal fehlen noch an dem Teil ... und teuer! ;-)

Oliver

Die Größe hat ihren Preis, leider, aber eine schicke Idee.

Gruß
Stephan

Was spricht gegen Motorausstoß bei 18 mm?

Gruß Achim

Wenn es machbar wäre: wo siehst du denn da einen Bedarf?

Gruß Achim

Geändert von AchimO am 22. April 2023 um 18:21

Mir schwebt ein kleines Modul vor, das "überall" reinpasst, mit eingebauter Batterie, das man z. B. über USB laden kann. Und günstig, so dass man es einfach in der Rakete lassen kann.

Wirklicher Bedarf besteht dafür möglicherweise nicht ...

Oliver

Zitat:

---

das man zum Beispiel über USB laden kann

---

LiPo-Lader mit 12V-Anschluss gibt es ja reichlich. Wäre also im Auto oder mit einer kleinen Bleibatterie (z. B. Zündbatterie des Startgeräts, so man eines hat) im Zelt einsetzbar. Die einfachen Ladegeräte für LiPos mit USB-Anschluss sehe ich mit einer gewissen Skepsis, wenn man die Ladeparameter nicht einstellen kann.

In Geräten eingebaute Batterien + Lader wie z. B. in einem Bluetooth-Lautsprecher haben m. E. den Nachteil, dass man alles wegwerfen kann, wenn ein Teil defekt wird (meist wohl der LiPo).

Gruß Achim

Zu der Frage:

Zitat:

---

Wie viele Flüge hält so eine Knopfzelle durch?

---

Ich habe nach dem RJD mal die Spannung der Knopfzelle gemessen: 3,09V. Dabei hat die Rakete schon eine Weile auf der Rampe gestanden.

Natürlich ist die Spannung nach dem Flug abgesunken (auf 2,7V) und steigt dann durch Ausgleichseffekte nach Stunden/Tagen wieder.

Gruß Achim

Geändert von AchimO am 06. Juni 2023 um 14:29

Tadaah!



Oliver, da hast du deine "eierlegende Wollmilchsau"!

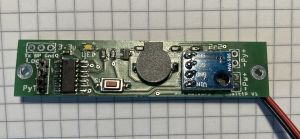

Ich nenne das mal "SmaltiP": Small altimeter with one Pyro channel.

Die Maße sind: 15.2 mm x 67 mm, passt damit inclusive geeignetem LiPo in ein 18-mm-Rohr.

Hat für eine E-Bay geeignete Bohrungen; lässt sich damit in einer kleinen Rakete ohne Schlitten über Winkel direkt an die Bulkheads anschrauben


Die Funktionen:

- Erkennung der Gipfelhöhe (Exponentialfilterung)
- Auslösen eines (Main-)Zünders (nur Brückenzünder A bzw. SN0-Typ)
- Erkennung und Auspiepen eines angeschlossenen Zünders
- Einstellen der Höhe für die Auslösung des Zünders per Switch
- Abspeichern von Altimeter-Daten im EEPROM:
das EEPROM hat lediglich 256 Bytes, es wird daher nur jeder vierte Wert abgespeichert;
damit wird ein Zeitraum von knapp 12 Sekunden geloggt;
für einfache Anwendungen noch ausreichend
- Auspiepen/Blinken der letzten Gpfelhöhe nach dem Einschalten
- Ausgabe der EEPROM-Daten auf der seriellen Schnittstelle (9600 Baud, TTL-Pegel) vor Start
Hat man einen USB-Serial Adapter (FTDI-, CH340-, CP2102- oder ähnliches),
so kann man die Daten auf dem Computer mit Putty auslesen;
hat man dann sogar noch die Arduino IDE auf dem Computer, so kann man
1. die Daten auslesen und
2. über den seriellen Plotter direkt eine Kurve anzeigen

Zum letzten Punkt eine Beispielkurve:



Der Trick besteht darin, nur die Höhendaten zu loggen; Zeitabstand zwischen zwei geloggten Daten ist ca. 100 ms. Aus der Gesamtzeit für die geloggten Daten wird bei der Ausgabe die berechnete Zeit mit ausgegeben, damit man später über Excel, LibreOffice, oder so eine Kurve erzeugen kann. Das ist nicht ganz falsch, weil die Abstände zwischen zwei Höhenmessungen nahezu gleich sind.

Aber: Nur 1 Pyro-Kanal! Also Keine Konkurrenz für den Simply! Ob für solch ein simples Teil überhaupt Bedarf besteht, ist eine ganz andere Frage.

Gruß Achim

Eine Strommessung hat einen Verbrauch von 3.4 mA ergeben,

Ach so, noch ein Punkt:
Nach USA kann das nicht eingeführt werden: Hat keine FCC-Zulassung!

Gruß Achim
