Das Flügelprofil ist saustark! Das bekommt man von Hand nie so genau hin. Und mit der Spitze geht das Teil ab wie ein Zäpfchen auf'n Strich  Rolli
|
|
Lschreyer
Grand Master of Rocketry
Registriert seit: Nov 2006
Wohnort: Zeven
Verein: AGM, L3
Beiträge: 2035
Status: Offline
|

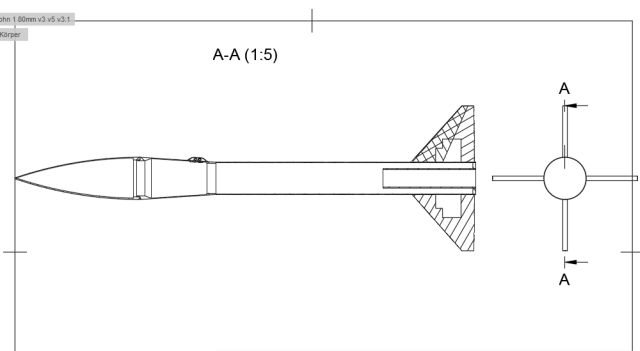

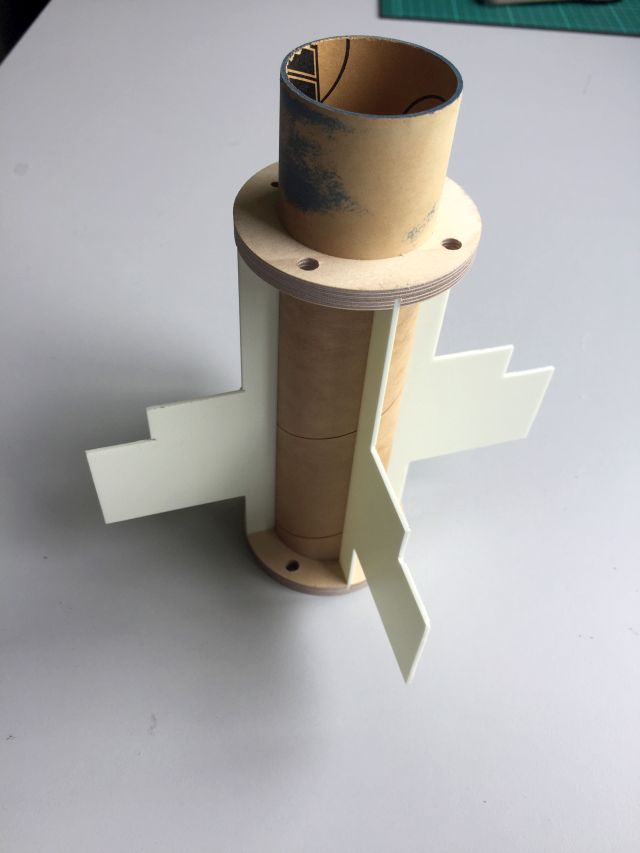

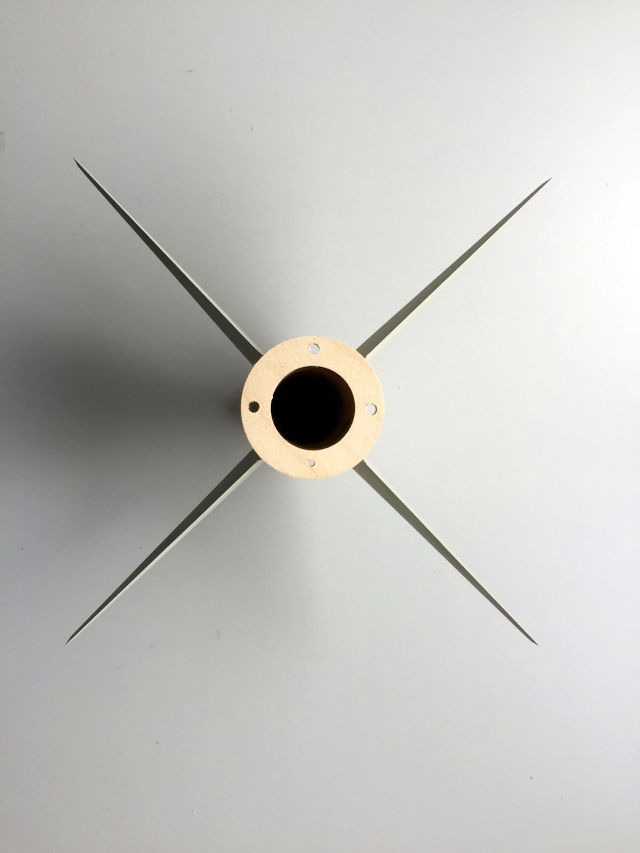

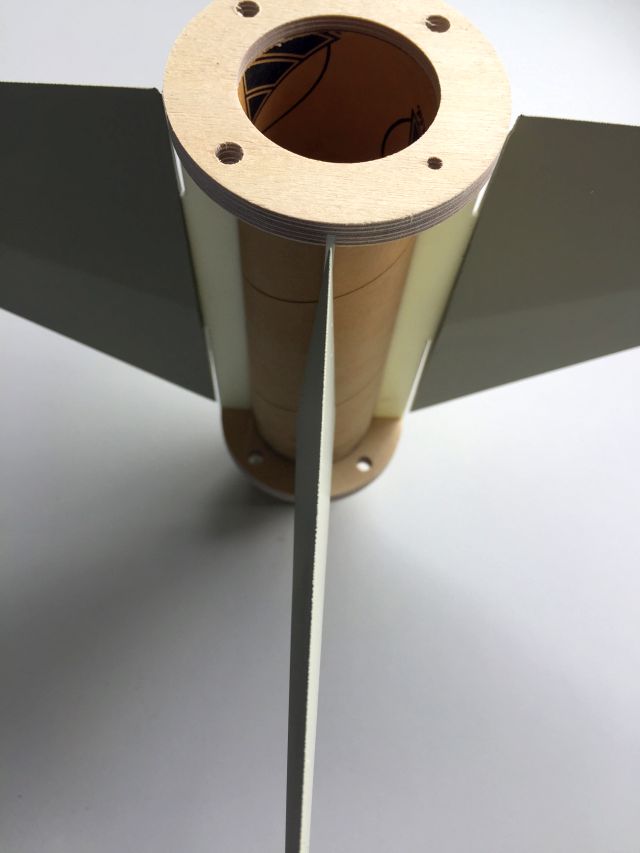

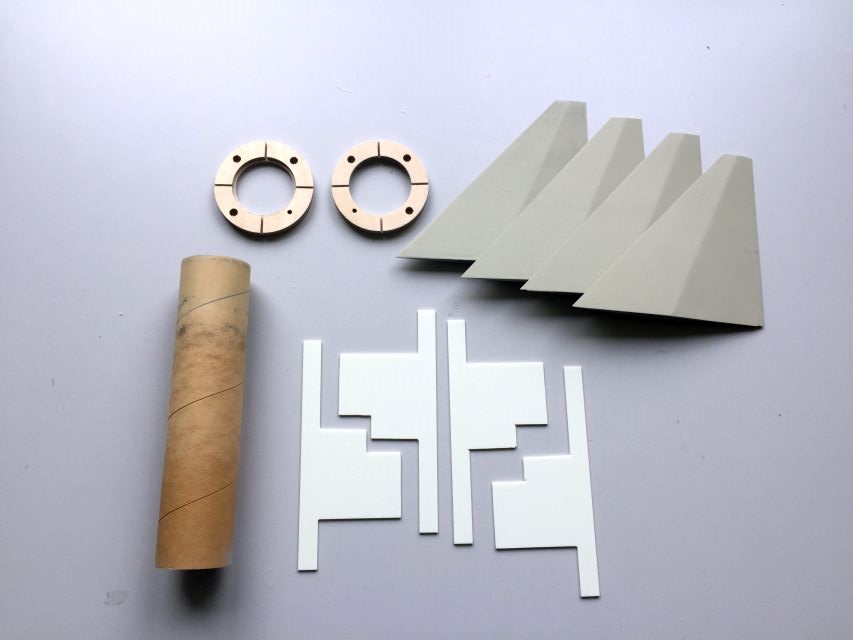

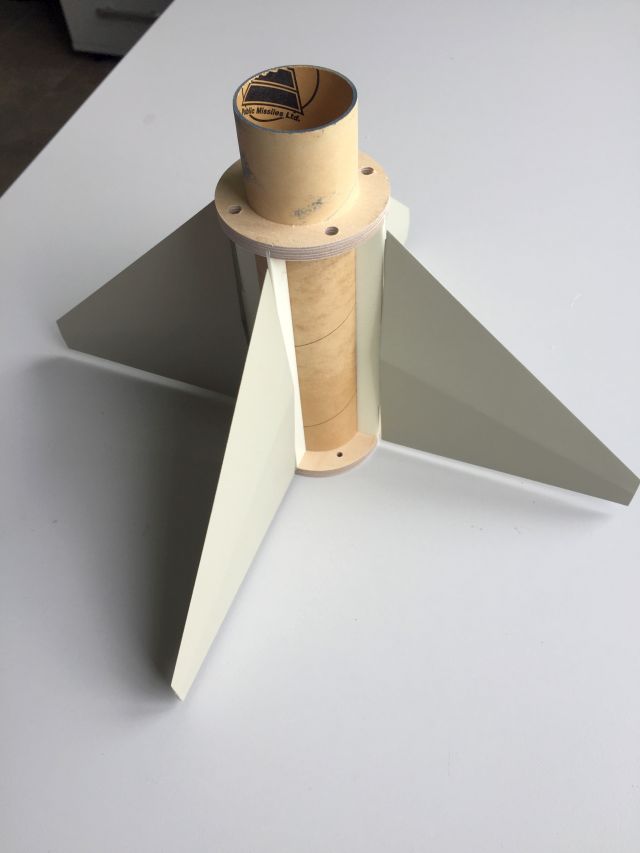

Heute ist Samstag, da baut ein anständiger Raketenbauer natürlich an seinen Raketen herum :-) Heute war die Motorhalterung dran. Um die Maße zu bekommen habe ich wieder Fusion360 bemüht, aus dem 3D-Modell der Rakete habe ich eine 2D-Schnittzeichnung gemacht, das geht mit ein paar Mausklicks automatisch:  Da kann man mit der Bemapungsfunktion dann alle nötigen Maße heraus ziehen. Daraus habe ich dann die Teile für den Motormount und die Flossenhalterungen aus GFK gefräst. Wie üblich baue ich mir eine Einheit, die erst einmal steckbar ist, so kann ich alles testen. Die ganze Rakete ist nachher erst einmal komplett zusammensteckbar, erst wenn alles passt und sitzt klebe ich alles zusammen. Erst mal alle Teile fertig:  Dann anpassen:
Geändert von Lschreyer am 15. Juli 2017 um 13:03
Always keep the pointy side up!
|
|
Trevize
SP-Schnüffler
Registriert seit: Jan 2008
Wohnort: nahe Gö
Verein: Solaris, TRA (L1), AGM
Beiträge: 930
Status: Offline
|
Ach du meine Güte... Da ist man mal ein paar Wochen weg und dann sowas!  Louis, kannst du deine Druck-Dateien als .STL im Archiv (oder auf thingiverse oder auf... irgendwo) online stellen? Ich würd' mir das gerne nachdrucken - biete ein Dragrace zum nächstmöglichen Zeitpunkt (allerdings schafft der Dremel nur 140 mm hohe Teile). Grüße Hagen
|
|
Lschreyer
Grand Master of Rocketry
Registriert seit: Nov 2006
Wohnort: Zeven
Verein: AGM, L3
Beiträge: 2035
Status: Offline
|
Ein stückchen Rohr brauchts auch noch, also habe ich ein PML-Rohr mit 2 Lagen 160er Glas versehen, das muss nun erstmal aushärten bis ich aus dem Urlaub wieder da bin, dann gehts weiter ;-)
Louis
Always keep the pointy side up!
|
|
Lschreyer
Grand Master of Rocketry
Registriert seit: Nov 2006
Wohnort: Zeven
Verein: AGM, L3
Beiträge: 2035
Status: Offline
|
Alle Teile liegen unter
https://www.thingiverse.com/thing:2437631
Always keep the pointy side up!
|
|
Trevize
SP-Schnüffler
Registriert seit: Jan 2008
Wohnort: nahe Gö
Verein: Solaris, TRA (L1), AGM
Beiträge: 930
Status: Offline
|
Louis, herzlichen Dank!
Wie erwartet ist der Arbeitsraum meines Druckers nicht hoch genug. Aber man kann die Teile ja 'runterskalieren. Das wird dann eine 60 %-Version...
|
|
Lschreyer
Grand Master of Rocketry
Registriert seit: Nov 2006
Wohnort: Zeven
Verein: AGM, L3
Beiträge: 2035
Status: Offline
|
Da musst du nur schauen ob die Spitze dann noch auf ein Kupplerrohr passt, das war bei mir eine sehr genaue Passung.
Notfalls aufdrehen geht aber auch.
Always keep the pointy side up!
|
|
Trevize
SP-Schnüffler
Registriert seit: Jan 2008
Wohnort: nahe Gö
Verein: Solaris, TRA (L1), AGM
Beiträge: 930
Status: Offline
|

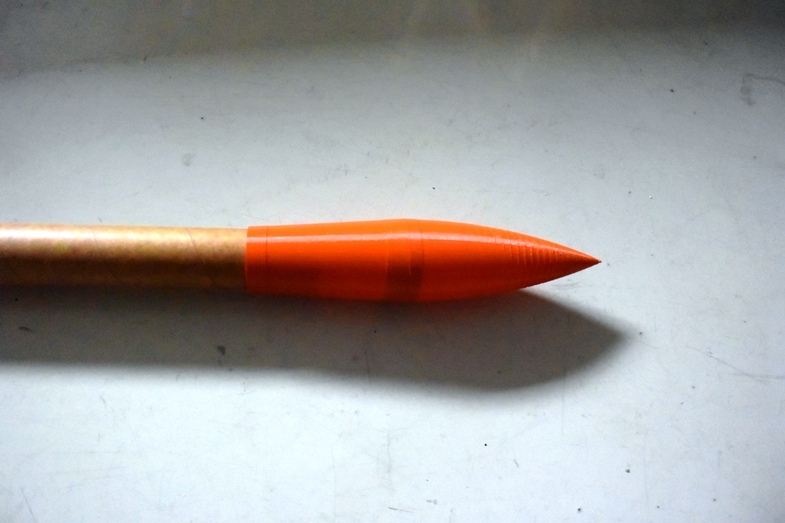

Moin, passt super auf einen PML-Kuppler. Auch der Außendurchmesser ist optimal für ein PML-Rohr. Die Wandstärke ist grenzwertig, siehe Foto. Die Streifen bekomme ich nicht, wenn ich das Teil nur in der Z-Achse stauche und den Maßstab ansonsten bei 100 % lasse.
|
|
Lschreyer
Grand Master of Rocketry
Registriert seit: Nov 2006
Wohnort: Zeven
Verein: AGM, L3
Beiträge: 2035
Status: Offline
|
Wandstärke ist 1,6mm, beim Skalieren wird das zu dünn, das stimmt
Always keep the pointy side up!
|
|
Leo_N
Epoxy-Meister
Registriert seit: Jul 2003
Wohnort: Nähe Nürnberg
Verein: ROSCO SC USA
Beiträge: 270
Status: Offline
|
Klasse gemacht Louis!
|
|
|
