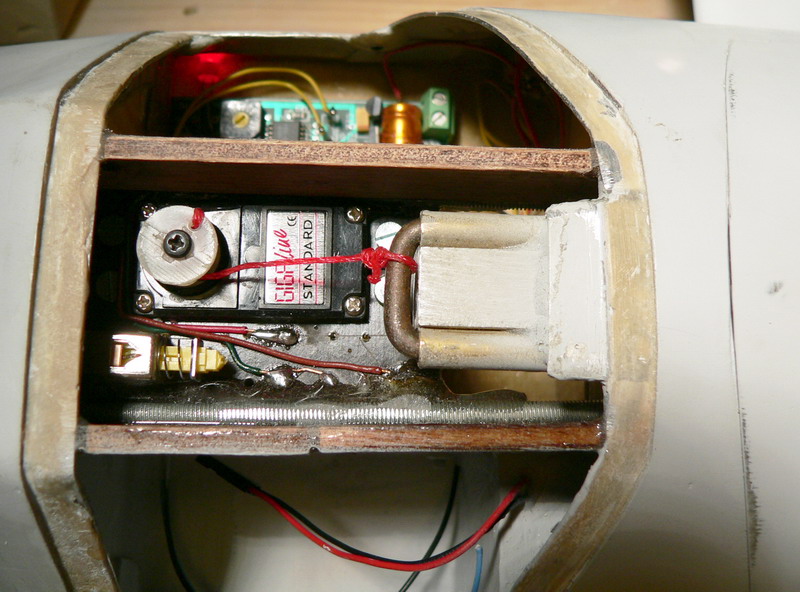

Nun habe ich mir es doch noch einmal überlegt und einen kleinen Umbau vorgenommen.
Die Kabel habe ich alle nach oben verlegt, so dass man im Bedarfsfall mal daran herumlöten kann...

Folgende Datei wurde angehängt:

Rolli

Grand Master of Rocketry

Rolli

Registriert seit: Sep 2000

Wohnort: Halberstadt

Verein: AGM TRA#09555 L2, T2

Beiträge: 3034

Status: Offline

Beitrag 72606 [Alter Beitrag07. April 2005 um 21:16]

[Melden] Profil von Rolli anzeigen    Rolli eine private Nachricht schicken   Rolli besitzt keine Homepage    Mehr Beiträge von Rolli finden

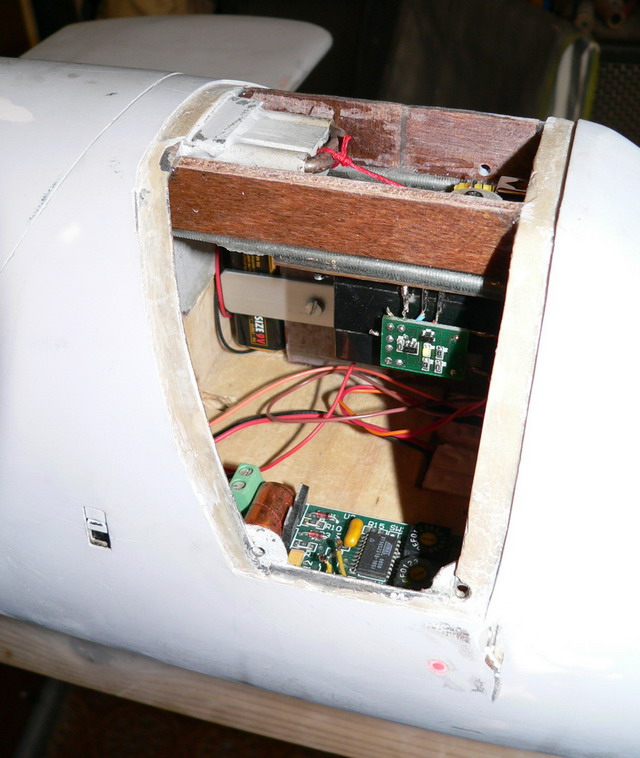

... und den Timer seitlich am Servo mit Lötbrücken angebracht. So ist eine Auswechselung oder die Timerzeiteinstellung bequemer.

Folgende Datei wurde angehängt:

Rolli

Grand Master of Rocketry

Rolli

Registriert seit: Sep 2000

Wohnort: Halberstadt

Verein: AGM TRA#09555 L2, T2

Beiträge: 3034

Status: Offline

Beitrag 72607 [Alter Beitrag07. April 2005 um 21:18]

[Melden] Profil von Rolli anzeigen    Rolli eine private Nachricht schicken   Rolli besitzt keine Homepage    Mehr Beiträge von Rolli finden

Die zweite kleine Trennwand ist auch von Vorteil. Die kleinen Styrodur-Blöcke bleiben in der Führung.
Übrigens habe ich mindestens 20 mal den Öffnungsmechanismus ausprobiert. 100%ige Zuverlässigkeit. Der Servo zieht den Bügel heraus, die Fallschirmklappe geht auf und die Styrodurblöcke schalten zuverlässig den Aus-End-Schalter.

Folgende Datei wurde angehängt:

Rolli

Grand Master of Rocketry

Rolli

Registriert seit: Sep 2000

Wohnort: Halberstadt

Verein: AGM TRA#09555 L2, T2

Beiträge: 3034

Status: Offline

Beitrag 73057 [Alter Beitrag12. April 2005 um 16:30]

[Melden] Profil von Rolli anzeigen    Rolli eine private Nachricht schicken   Rolli besitzt keine Homepage    Mehr Beiträge von Rolli finden

Das Ausstoßsystem Pilotschirm und zentraler Motor.
Da ich für die Natter im zentralen Motorrohr nur noch einen "Hilfsmotor" wink bzw. einen Rauchentwickler brauche, habe ich mich für einen G64 entschieden. Dafür musste ich noch ein Reduzierstück (29mm/38mm) bauen. Dieses Reduzierstück ist an der Pilotschirmleine mit angebunden und wird mit dem Pilotschirm zusammen durch den Kolben, welcher gleichzeitig zur Aufnahme der Pilotschirmleine dient, ausgeworfen.

Folgende Datei wurde angehängt:

Rolli

Grand Master of Rocketry

Rolli

Registriert seit: Sep 2000

Wohnort: Halberstadt

Verein: AGM TRA#09555 L2, T2

Beiträge: 3034

Status: Offline

Beitrag 73058 [Alter Beitrag12. April 2005 um 16:31]

[Melden] Profil von Rolli anzeigen    Rolli eine private Nachricht schicken   Rolli besitzt keine Homepage    Mehr Beiträge von Rolli finden

Als Auswurfladung kommt hier Blitzwatte in Frage. In den kleinen Zylinder (30mm im Durchmesser) ist die Watte locker eingelegt und mit Papier vorne versiegelt.

Folgende Datei wurde angehängt:

Rolli

Grand Master of Rocketry

Rolli

Registriert seit: Sep 2000

Wohnort: Halberstadt

Verein: AGM TRA#09555 L2, T2

Beiträge: 3034

Status: Offline

Beitrag 73059 [Alter Beitrag12. April 2005 um 16:32]

[Melden] Profil von Rolli anzeigen    Rolli eine private Nachricht schicken   Rolli besitzt keine Homepage    Mehr Beiträge von Rolli finden

Durch das hervorstehende Reduzierstück sieht das Heck der Natter nun etwas klumpig aus, aber der Vorteil einen zusätzlichen zentralen Antrieb mit einer schönen Flamme + Rauch und noch dazu einen Pilotschirm zu haben, ist besser.
Der Ausstoßversuch hat hervorragend funktioniert.

Folgende Datei wurde angehängt:

Rolli

Grand Master of Rocketry

Rolli

Registriert seit: Sep 2000

Wohnort: Halberstadt

Verein: AGM TRA#09555 L2, T2

Beiträge: 3034

Status: Offline

Beitrag 73225 [Alter Beitrag14. April 2005 um 22:47]

[Melden] Profil von Rolli anzeigen    Rolli eine private Nachricht schicken   Rolli besitzt keine Homepage    Mehr Beiträge von Rolli finden

Ein paar wichtige Kleinigkeiten habe ich noch erledigt, die "Belüftung" der SALT3-Kammer...

Folgende Datei wurde angehängt:

Rolli

Grand Master of Rocketry

Rolli

Registriert seit: Sep 2000

Wohnort: Halberstadt

Verein: AGM TRA#09555 L2, T2

Beiträge: 3034

Status: Offline

Beitrag 73226 [Alter Beitrag14. April 2005 um 22:51]

[Melden] Profil von Rolli anzeigen    Rolli eine private Nachricht schicken   Rolli besitzt keine Homepage    Mehr Beiträge von Rolli finden

... sowie die Messingröhrchen zum Einstecken der Drahtenden der SN0-Zünder. Die Röhrchen sind im Rumpf verdrahtet. So habe ich dann nur ein Kontaktpaar für die Zündung aller Booster.

Folgende Datei wurde angehängt:

Rolli

Grand Master of Rocketry

Rolli

Registriert seit: Sep 2000

Wohnort: Halberstadt

Verein: AGM TRA#09555 L2, T2

Beiträge: 3034

Status: Offline

Beitrag 73252 [Alter Beitrag15. April 2005 um 16:34]

[Melden] Profil von Rolli anzeigen    Rolli eine private Nachricht schicken   Rolli besitzt keine Homepage    Mehr Beiträge von Rolli finden

... und hier schon mal mit Boosters. Die Aufnahmehülsen der BC's fehlen noch...

Folgende Datei wurde angehängt:

Rolli

Grand Master of Rocketry

Rolli

Registriert seit: Sep 2000

Wohnort: Halberstadt

Verein: AGM TRA#09555 L2, T2

Beiträge: 3034

Status: Offline

Beitrag 74310 [Alter Beitrag27. April 2005 um 16:32]

[Melden] Profil von Rolli anzeigen    Rolli eine private Nachricht schicken   Rolli besitzt keine Homepage    Mehr Beiträge von Rolli finden

Gestern erhielt ich von Ernst die Motorcasings mit den gewünschten Kopplungshülsen.
An denen mußte ich nun noch als Spitzen Halbkugeln dranmachen. Wie? Dank Biresin nur noch eine leichte Übung.
Über eine gedrechselte Form habe ich einfach doppelte Alufolie geformt, mit dem Fingernagel schön glattgestrichen, vorsichtig abgelöst und dann die Hülse soweit reingesteckt wie sie sollte und mit Tape arretiert.

Folgende Datei wurde angehängt:
