Hey Experten, Wie wirkt sich so ein Heck mit in etwa der Form im Hinblick auf den Luftwiderstand aus? Ausser das es scheisse aussieht?  Geplant ist eine etwas fülligere und gefälligere Form. Kein so ein aufgepflanztes Ding auf ein im Verhältnis dazu riesigen flachen Heckspant. Eher so ein Heckkonus, der am Aussendurchmesser Körperrohr ansetzt, sich steil verjüngt und nach der Einschnürung zum Abschluss wieder etwas breiter als das Motorrohr wird, um die Glocke anzudeuten. Jemand eine Idee? Übelste Verwirbelungen? Rücksog der Flamme? Base drag ist eher nachrangig, die restliche Rakete ist aerodynamisch eher unvorteilhaft. Besten Gruß Jan
|
|
Oliver Arend
Administrator
Administrator
Registriert seit: Aug 2000
Wohnort: Great Falls, VA, USA
Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR
Beiträge: 8351
Status: Offline
|
Du müsstest an der Kante des Körperrohrs sowieso einen Strömungsabriss und dahinter starke Verwirbelungen haben. Was sich in dem Bereich im Detail abspielt, ob so oder mit steilem Heckkonus, müsste daher egal sein.
Oliver
|
|
Prefect123
Epoxy-Meister
Registriert seit: Jul 2014
Wohnort: Bangor
Verein: AG-M, TRA 10915, NSWRA, Tripoli NSW
Beiträge: 269
Status: Offline
|
Genau so ist es. An der Hinterkante gibt es einen Strömungsabriss, der zu starken Wirbeln führt (base drag). Diese könnten nur durch a) sehr große Radien oder/und b) aktive Gasstromeinspeisung an den Stellen verbessert werden. B) hast Du nur solange der Motor brennt am Düsenausgang A) müsstest Du konstruktiv machen, also ein Tailcone Mathias Zitat:
Original geschrieben von Oliver Arend
Du müsstest an der Kante des Körperrohrs sowieso einen Strömungsabriss und dahinter starke Verwirbelungen haben. Was sich in dem Bereich im Detail abspielt, ob so oder mit steilem Heckkonus, müsste daher egal sein.
Oliver
-----
TRA L3 TAP-Member
Erste Regel der Fehlersuche:
Verschwende keine Zeit, hole einen groesseren Hammer.
Bei Facebook fehlt unter dem Eingabefeld “Was machst du gerade?” noch ein weiteres für:
“Und was solltest Du eigentlich machen?”.
|
|
Andreas B.
Grand Master of Rocketry
Registriert seit: Nov 2002
Wohnort: Freistaat Sachsen
Verein: AGM (P2,L2) TRA#9711
Beiträge: 5249
Status: Offline
|
He Jan, fehlt da jetzt bei euch im Küchenschrank ein Eierbecher....   Andreas
Nicht quatschen, machen ;-)! http://www.megacluster.de
|
|
Kabelmann
SP-Schnüffler
Registriert seit: Sep 2005
Wohnort: im Norden, bei Lüneburg
Verein: AGM e.V., TRA L2
Beiträge: 854
Status: Offline
|

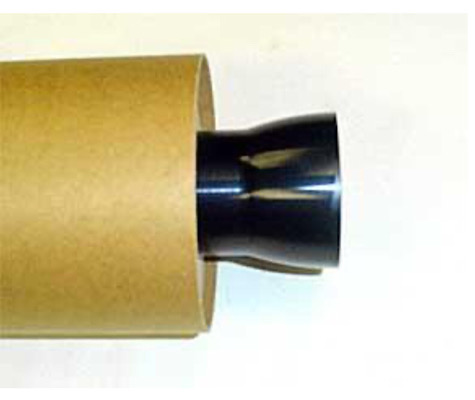

Das Bild dient nur als Bespiel,
das ist ein Retainer, den es bei giantleaprocketry zu kaufen gibt.
Ich mag das gar nicht, riesige Bodenplatte und in der Mitte dieses spargelige Ding.
Ich stehe gerade an der Drechselbank, mein Retainer wird wesentlich gefälliger und stabiler.
Dafür bestimmt aber auch zentnerschwer.
Schaun mer mal.
Gruß Jan
|
|
DennisP
SP-Schnüffler
Registriert seit: Mär 2010
Wohnort: Gießen
Verein: AGM, Solaris, Tripoli Rocketry Association (L2)
Beiträge: 812
Status: Offline
|
Los, jetzt verrate auch mal was das wird  Laser-geschnittene Teile, komisches Heckteil...
Geändert von DennisP am 01. Mai 2020 um 13:37
|
|
|
